BMW N13 / N18 Engine Timing Tool Kit

Professional tool kit designed for accurate adjustment and verification of engine timing on BMW petrol engines.

Compatible engine codes:
N13, N18

Functionality

This kit enables precise alignment of camshafts and crankshaft during timing chain service and engine repair procedures.

The camshaft adjusters can be freely positioned and do not require locking, simplifying the setup process.

Timing Chain Pre-Tension & Inspection

The timing chain must be pre-tensioned using the included tensioning tool according to manufacturer specification:

• Required torque: 0.6 Nm (as per BMW guidelines)

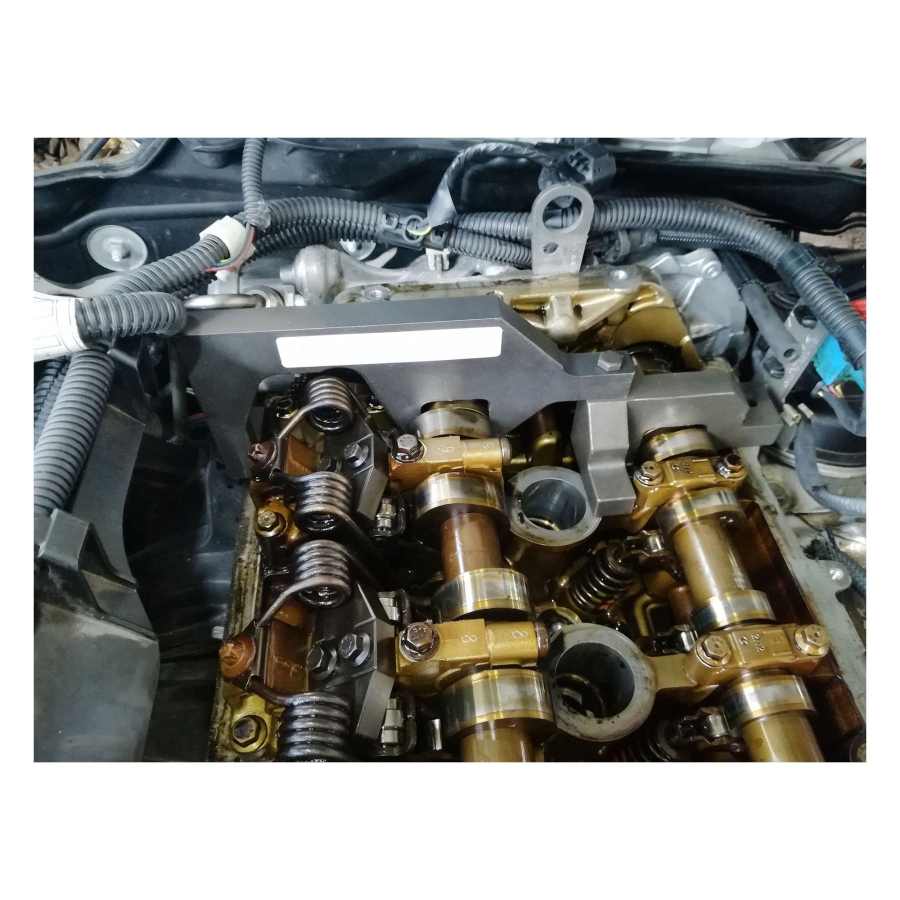

Using the camshaft alignment tool (placed on intake and exhaust camshafts without fastening) in combination with a feeler gauge allows pre-diagnosis of timing chain wear:

• Exhaust camshaft bridge:
  Measure gap between camshaft bridge and valve cover surface
  ✔ Acceptable value: < 1.6 mm
• Intake camshaft bridge:
  Measure gap between exhaust and intake bridge connection bore
  ✔ Acceptable value: < 3.0 mm

This enables early detection of timing chain elongation before full disassembly.

Crankshaft Locking Compatibility

Compatible with crankshaft locking tool:

• BMW 119280 (3-hole hub version)
  Suitable for engines: EP6, N12, N13, N14, N16, N18, N40, N42, N45, N46, N52

For multi-hole hub applications, use alternative tool (not included).

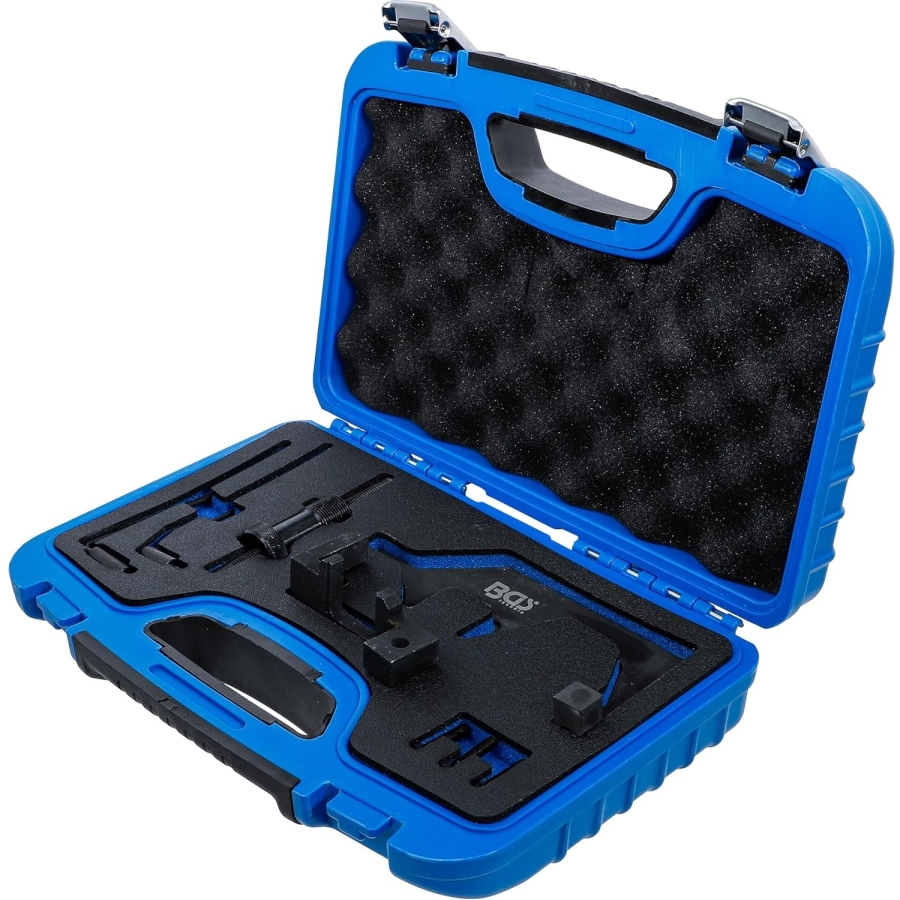

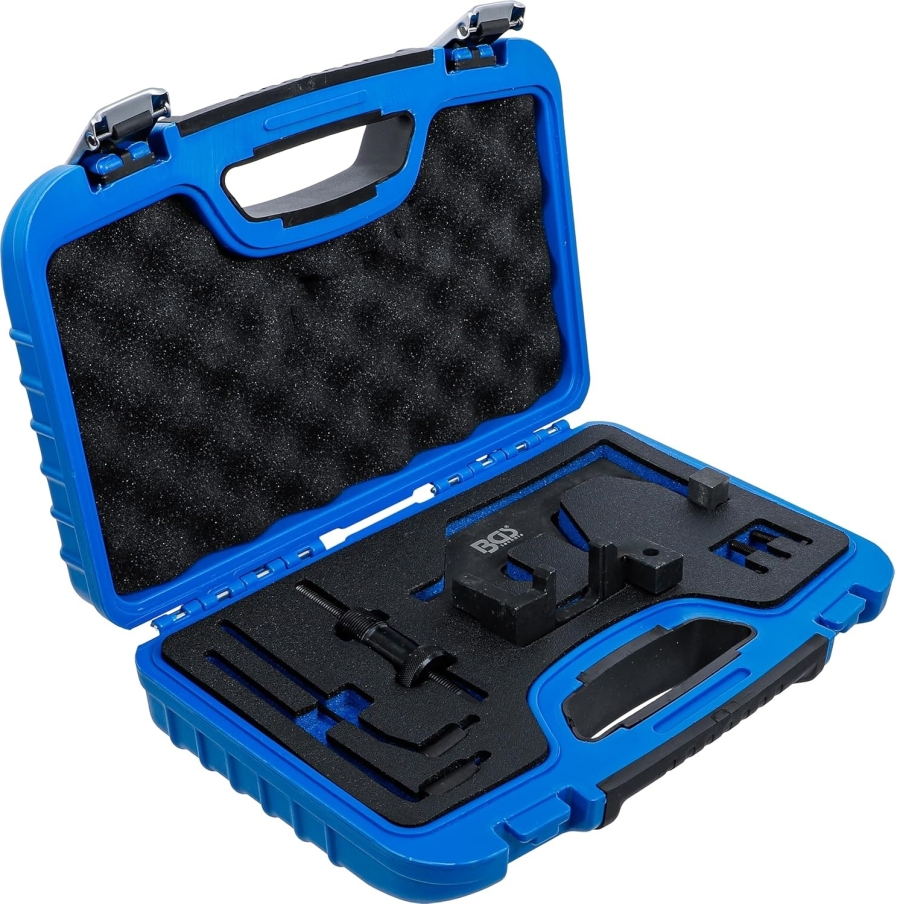

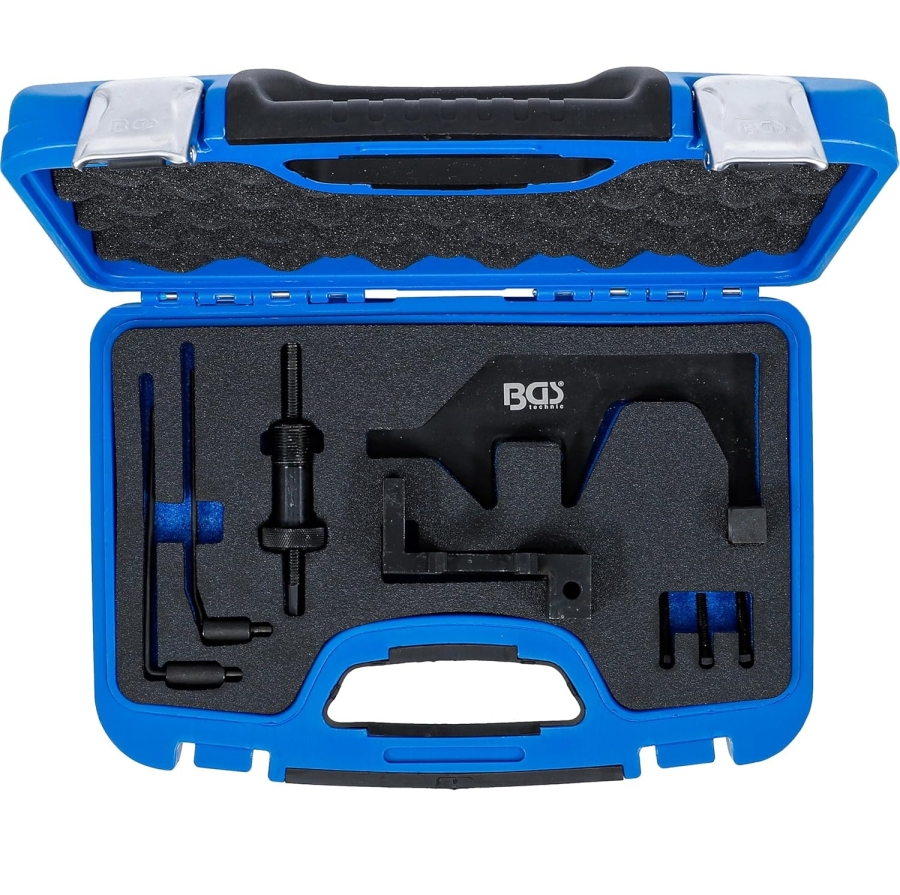

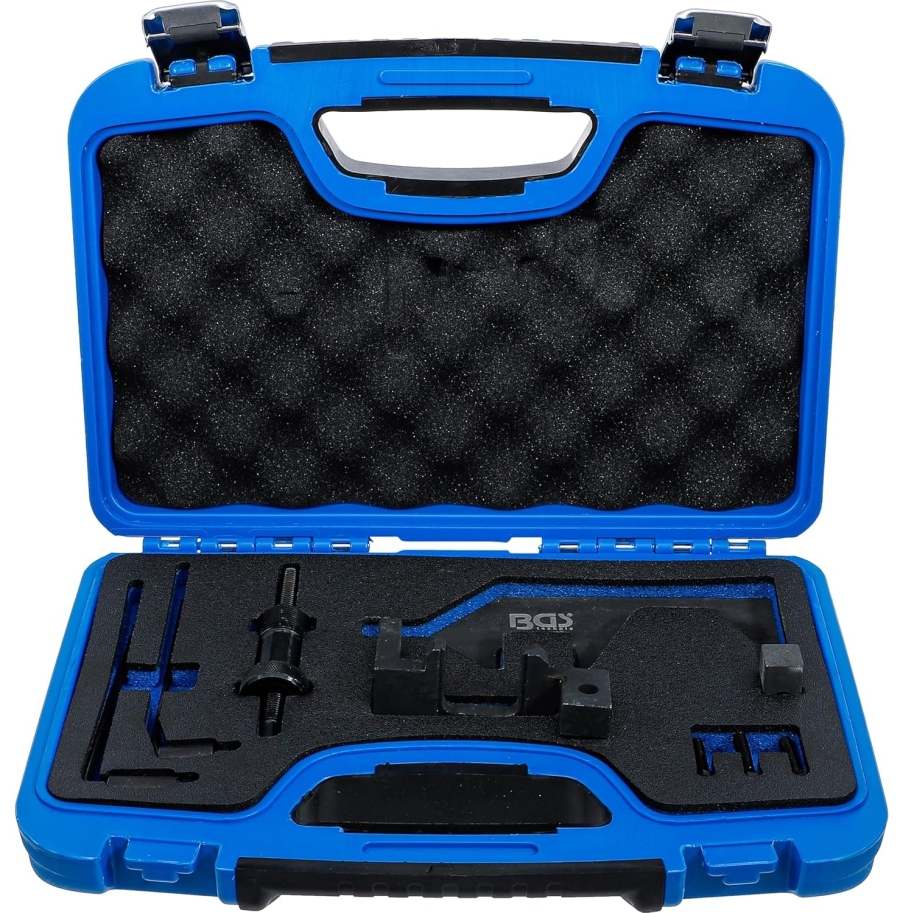

Contents

• Camshaft alignment tool (use as 117440)

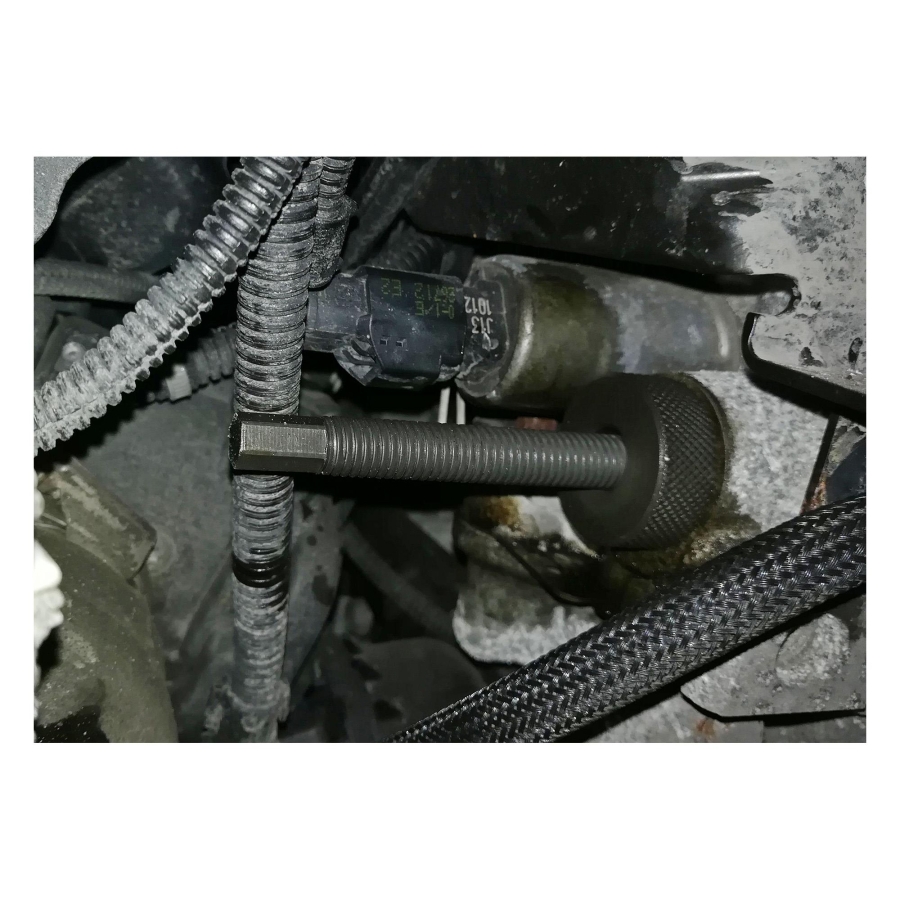

• Timing chain tensioner tool (use as 119340)

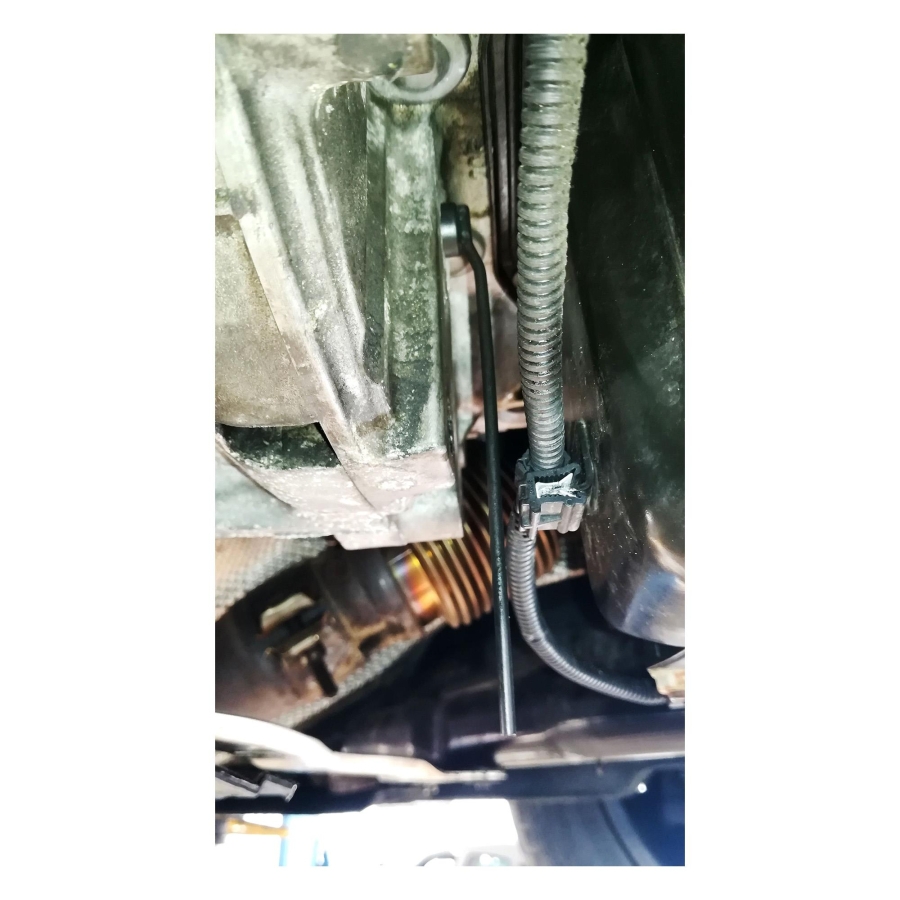

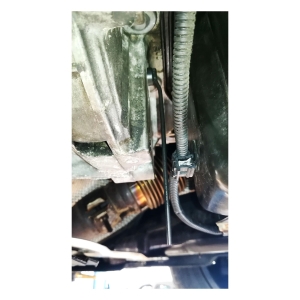

• Flywheel / drive plate locking pin for automatic transmission (use as 2299362)
• Flywheel locking pin (use as 0496709, 119590)

OEM numbers are for reference purposes only and do not imply original manufacturer tooling.

BMW 1 Series (E87) (06.2004 - 01.2013) 116i (136 hp, 100 kW)

BMW 1 Series (F20) (07.2011 - 06.2019) 114i (102 hp, 75 kW)

BMW 1 Series (F20) (07.2011 - 06.2019) 116i (136 hp, 100 kW)

BMW 1 Series (F20) (07.2011 - 06.2019) 118i (136 hp, 100 kW)

BMW 1 Series (F20) (07.2011 - 06.2019) 118i (170 hp, 125 kW)

BMW 1 Series (F20) (07.2011 - 06.2019) 120 i (177 HP, 130 kW)

BMW 1 (F21) (12.2011 - 12.2019) 114 i (102 HP, 75 kW)

BMW 1 (F21) (12.2011 - 12.2019) 116 i (136 hp, 100 kW)

BMW 1 (F21) (12.2011 - 12.2019) 118 i (136 hp, 100 kW)

BMW 1 (F21) (12.2011 - 12.2019) 118 i (170 hp, 125 kW)

BMW 1 (F21) (12.2011 - 12.2019) 120 i (177 hp, 130 kW)

BMW 1 Coupe (E82) (09.2007 - 10.2013) 118 i (173 hp, 127 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 316 i (136 HP, 100 kW)

BMW 3 (F30, F80) (04.2011 - 10.2018) 320 i (170 hp, 125 kW)

BMW 3 Touring (F31) (07.2012 - 06.2019) 316 i (136 HP, 100 kW)

MINI MINI (R56) (11.2005 - 01.2014) Cooper S (163 HP, 120 kW)

MINI MINI (R56) (11.2005 - 01.2014) Cooper S (184 HP, 135 kW)

MINI MINI (R56) (11.2005 - 01.2014) Cooper S John Cooper Works (200 HP, 147 kW)

MINI MINI (R56) (11.2005 - 01.2014) John Cooper Works (211 HP, 155 kW)

MINI MINI (R56) (11.2005 - 01.2014) John Cooper Works GP (218 HP, 160 kW)

MINI MINI CLUBMAN (R55) (08.2007 - 12.2015) Cooper S (163 HP, 120 kW)

MINI MINI CLUBMAN (R55) (08.2007 - 12.2015) Cooper S (184 HP, 135 kW)

MINI MINI CLUBMAN (R55) (08.2007 - 12.2015) Cooper S (200 HP, 147 kW)

MINI MINI CLUBMAN (R55) (08.2007 - 12.2015) John Cooper Works (211 HP, 155 kW)

MINI MINI COUNTRYMAN (R60) (08.2010 - 10.2016) Cooper ALL4 (122 HP, 90 kW)

MINI MINI COUNTRYMAN (R60) (08.2010 - 10.2016) Cooper S (163 HP, 120 kW)

MINI MINI COUNTRYMAN (R60) (08.2010 - 10.2016) Cooper S (184 HP, 135 kW)

MINI MINI COUNTRYMAN (R60) (08.2010 - 10.2016) Cooper S (190 HP, 140 kW)

MINI MINI COUNTRYMAN (R60) (08.2010 - 10.2016) Cooper S (200 HP, 147 kW)

MINI MINI COUNTRYMAN (R60) (08.2010 - 10.2016) Cooper S ALL4 (163 HP, 120 kW)

MINI MINI COUNTRYMAN (R60) (08.2010 - 10.2016) Cooper S ALL4 (184 HP, 135 kW)

MINI MINI COUNTRYMAN (R60) (08.2010 - 10.2016) Cooper S ALL4 (190 HP, 140 kW)

MINI MINI COUNTRYMAN (R60) (08.2010 - 10.2016) John Cooper Works ALL4 (211 HP, 155 kW)

MINI MINI COUNTRYMAN (R60) (08.2010 - 10.2016) John Cooper Works ALL4 (218 HP, 160 kW)

MINI MINI Cabriolet (R57) (10.2007 - 06.2015) Cooper S (163 HP, 120 kW)

MINI MINI Cabriolet (R57) (10.2007 - 06.2015) Cooper S (184 HP, 135 kW)

MINI MINI Cabriolet (R57) (10.2007 - 06.2015) Cooper S (200 HP, 147 kW)

MINI MINI Cabriolet (R57) (10.2007 - 06.2015) John Cooper Works (211 HP, 155 kW)

MINI MINI Coupe (R58) (12.2010 - 05.2015) 1.6 Cooper S (174 HP, 128 kW)

MINI MINI Coupe (R58) (12.2010 - 05.2015) Cooper S (163 HP, 120 kW)

MINI MINI Coupe (R58) (12.2010 - 05.2015) Cooper S JCW (200 HP, 147 kW)

MINI MINI Coupe (R58) (12.2010 - 05.2015) John Cooper Works (211 HP, 155 kW)

MINI MINI PACEMAN (R61) (03.2012 - 10.2016) Cooper ALL4 (122 HP, 90 kW)

MINI MINI PACEMAN (R61) (03.2012 - 10.2016) Cooper S (163 HP, 120 kW)

MINI MINI PACEMAN (R61) (03.2012 - 10.2016) Cooper S (184 HP, 135 kW)

MINI MINI PACEMAN (R61) (03.2012 - 10.2016) Cooper S (190 HP, 140 kW)

MINI MINI PACEMAN (R61) (03.2012 - 10.2016) Cooper S ALL4 (163 HP, 120 kW)

MINI MINI PACEMAN (R61) (03.2012 - 10.2016) Cooper S ALL4 (184 HP, 135 kW)

MINI MINI PACEMAN (R61) (03.2012 - 10.2016) Cooper S ALL4 (190 HP, 140 kW)

MINI MINI PACEMAN (R61) (03.2012 - 10.2016) John Cooper Works (211 HP, 155 kW)

MINI MINI PACEMAN (R61) (03.2012 - 10.2016) John Cooper Works (218 HP, 160 kW)

MINI MINI Roadster (R59) (11.2011 - 04.2015) Cooper S (163 HP, 120 kW)

MINI MINI Roadster (R59) (11.2011 - 04.2015) Cooper S (184 HP, 135 kW)

MINI MINI Roadster (R59) (11.2011 - 04.2015) Cooper S JCW (200 HP, 147 kW)

MINI MINI Roadster (R59) (11.2011 - 04.2015) John Cooper Works (211 HP, 155 kW)
