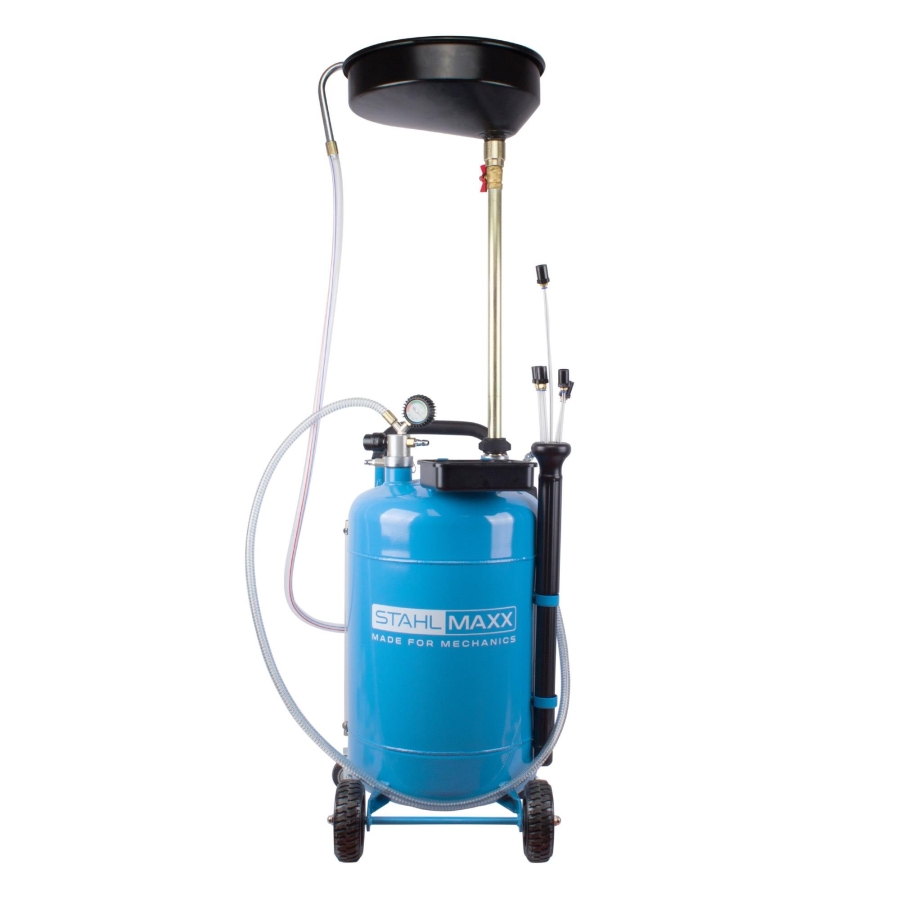

Colector și extractor mobil de ulei uzat, 70 l

Acest echipament mobil colectează până la 70 l de ulei uzat prin scurgere gravitațională sau îl extrage prin tubul jojei cu ajutorul unității de vacuum. Sondele flexibile din nailon, cu dimensiuni diferite, permit utilizarea pe diverse vehicule.

Colectarea uleiului și reglarea înălțimii

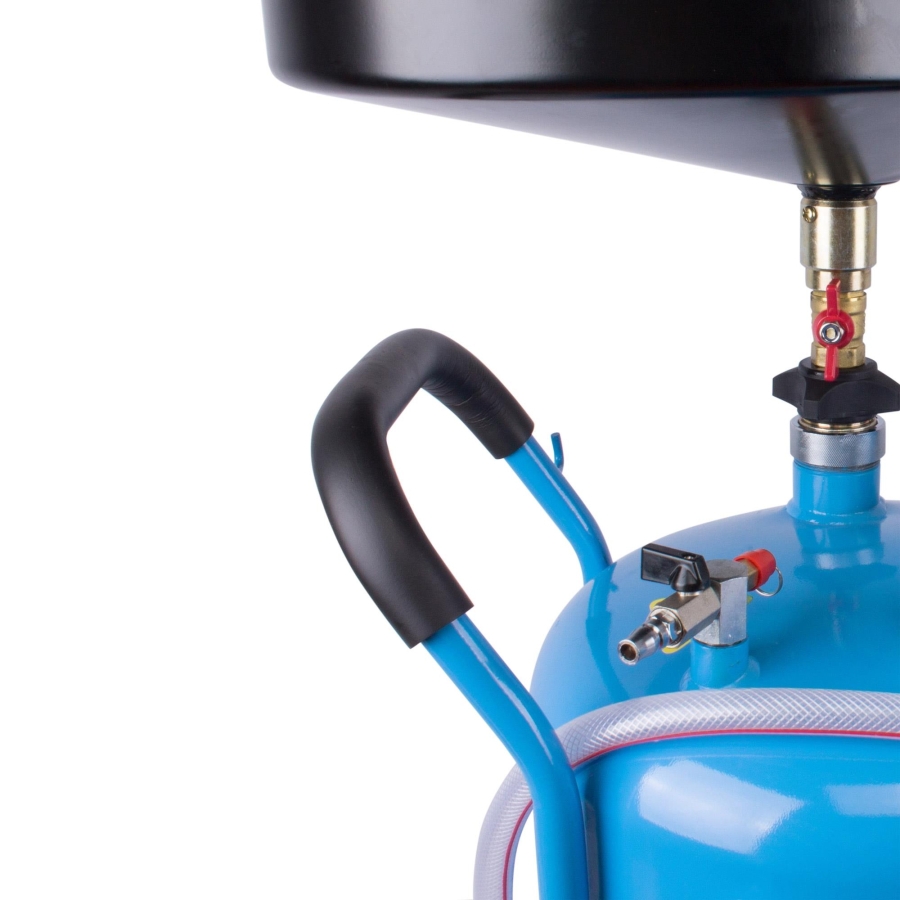

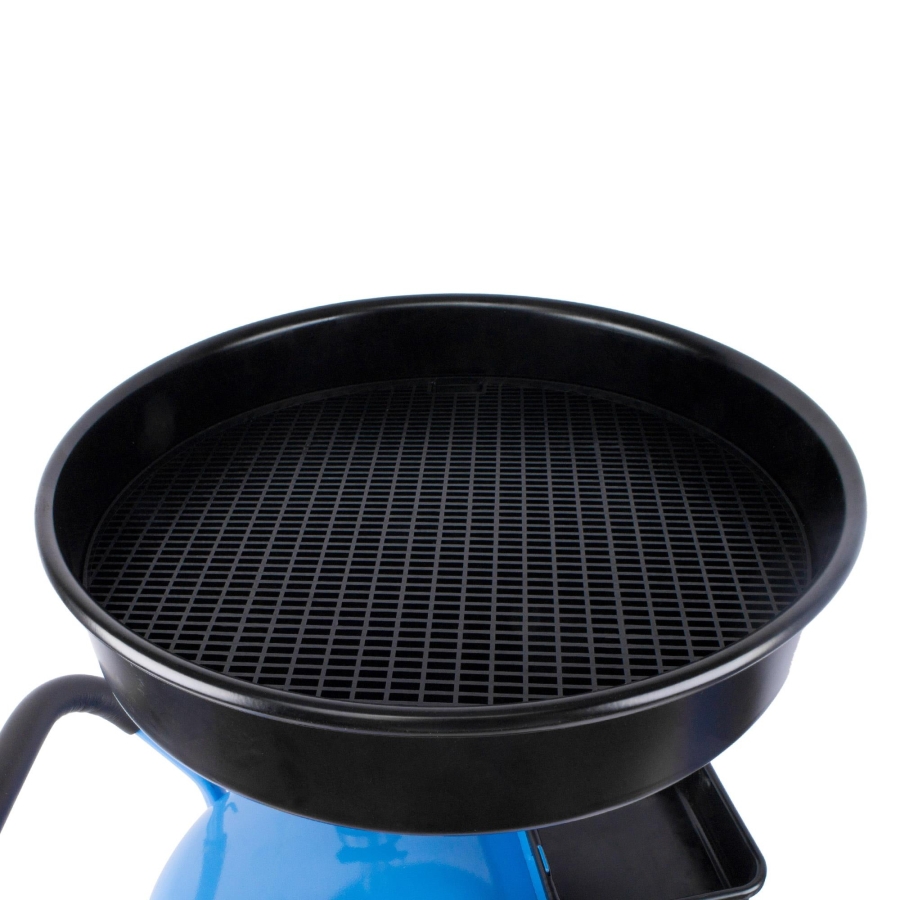

Pâlnia de colectare este montată pe un tub telescopic pentru reglarea înălțimii și este prevăzută cu o sită. Mânerul este, de asemenea, reglabil pe înălțime.

Pâlnia rotundă are un diametru de 400 mm, care poate fi mărit la 600 mm cu pâlnia de colectare opțională, Articol nr. 118762.

Monitorizarea nivelului și golirea rezervorului

Indicatorul de nivel permite monitorizarea cantității de ulei din rezervor. Golirea se realizează cu aer comprimat, la o presiune de evacuare de 0,5 bar.

Echipamentul include o supapă de siguranță, un robinet de închidere și un șurub de fixare pentru golirea sub presiune.

Deplasare și depozitare

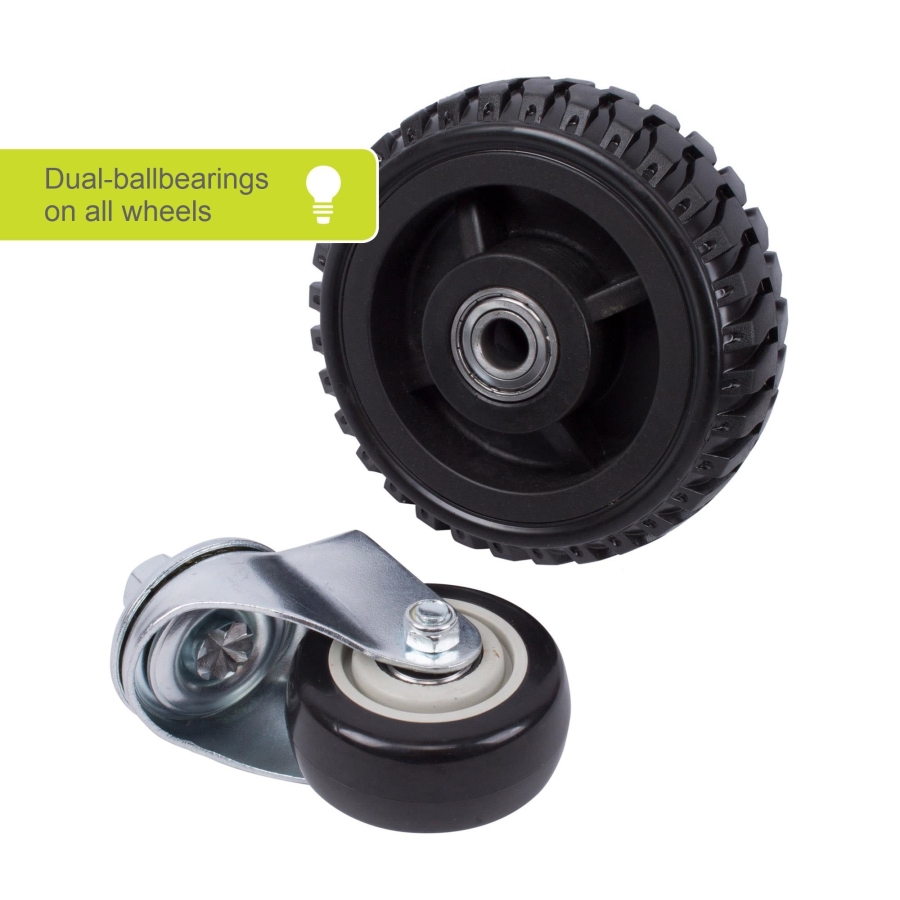

Cele patru roți cu rulmenți cu bile, dintre care două pivotante, facilitează deplasarea echipamentului în atelier. Tava din plastic permite depozitarea pieselor mici, iar sondele de extracție sunt livrate cu un suport.

Date tehnice

• Debit de extracție: 1,8–3,0 l/min
• Reglarea înălțimii: 1400–1600 mm
• Capacitatea rezervorului: 70 l
• Diametrul pâlniei de colectare: 400 mm
• Presiune de evacuare a uleiului: 0,5 bar
• Presiune de lucru a aerului comprimat: 6–8 bar
• Lungimea furtunului de evacuare: 1,5 m
• Lungimea furtunului de extracție: 2 m
• Dimensiuni: Aprox. 500 × 500 × 1350 mm (L × l × H)
• Temperatura maximă a uleiului: 80 °C

Conținutul livrării

• Articol nr. 118757 – 1 × Colector mobil de ulei uzat cu rezervor de 70 l

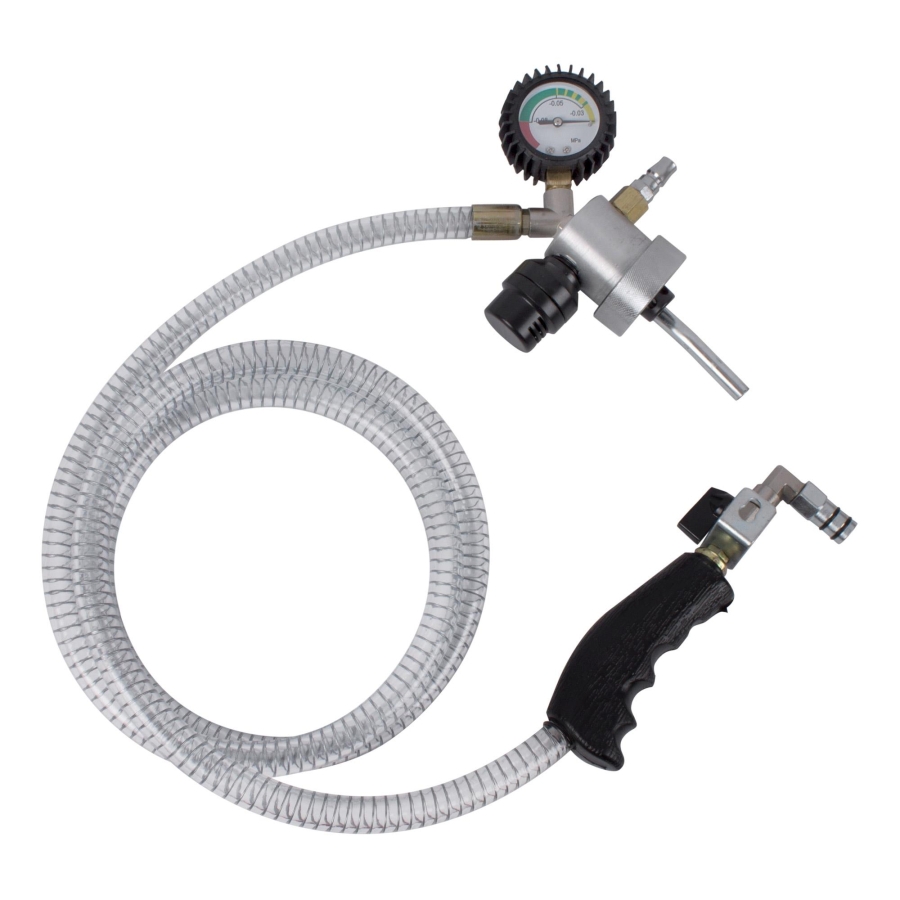

• Articol nr. 118758 – 1 × Unitate de vacuum cu furtun de extracție de 2 m și robinet de închidere

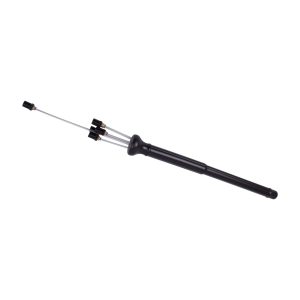

• Articol nr. 118760 – 5 × Sonde de extracție din nailon foarte flexibil, cu suport

Montaj

Garniturile din cauciuc pot fi tratate cu silicon, iar îmbinările filetate trebuie montate folosind un etanșant adecvat.

1. Introduceți mânerul în suportul prevăzut și strângeți șuruburile.
2. Montați roțile pe axe și introduceți roțile pivotante de jos în suporturile lor. Strângeți piulițele.
3. Introduceți tubul telescopic al pâlniei de colectare în deschidere și fixați-l cu piulița de blocare. Montați și fixați pâlnia pe robinetul de închidere.
4. Așezați tava din plastic pentru piese mici pe suportul prevăzut.
5. Montați unitatea de vacuum conform schemei de montaj a producătorului pentru versiunea de 70 l.
6. Fixați recipientul cilindric pentru depozitarea sondelor pe suportul lateral.
7. Verificați dacă toate îmbinările sunt bine strânse și închideți toate robinetele cu bilă pentru a preveni scurgerile accidentale.

Reglarea pâlniei de colectare

Tubul telescopic permite reglarea înălțimii și rotirea pâlniei de colectare în orice direcție.

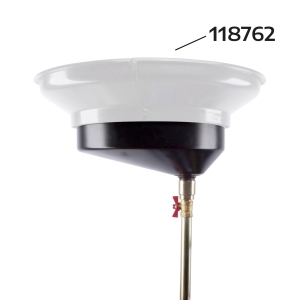

Diametrul pâlniei poate fi mărit la 600 mm cu pâlnia de colectare opțională, Articol nr. 118762. Suprafața mai mare facilitează colectarea uleiului la demontarea filtrului de ulei și golirea simultană a motorului.

Sondele de extracție se conectează direct la furtunul de extracție.

Colectarea uleiului prin scurgere gravitațională

1. Poziționați echipamentul sub locul din care urmează să se scurgă uleiul.
2. Reglați înălțimea pâlniei cu ajutorul tubului telescopic.
3. Deschideți robinetul cu bilă al pâlniei de colectare pentru a permite scurgerea uleiului în rezervorul principal.
4. Închideți robinetul cu bilă după terminarea scurgerii.

Extracția uleiului cu vacuum

Generatorul de vacuum funcționează pe principiul efectului Venturi: aerul comprimat care trece prin generator creează depresiunea necesară pentru extracția uleiului.

1. Alegeți sonda cu cel mai mare diametru potrivit pentru vehicul și conectați-o la furtunul de extracție.
2. Închideți toate robinetele, apoi deschideți numai robinetul către furtunul sondei.
3. Conectați alimentarea cu aer comprimat la generatorul de vacuum și deschideți robinetul de admisie.
4. Reglați depresiunea cu ajutorul robinetului de închidere.
5. Urmăriți indicatorul de nivel al rezervorului în timpul extracției.

Urmăriți manometrul de presiune și vacuum pe toată durata funcționării. Acul nu trebuie să intre niciodată în zona roșie. Presiunea de lucru a aerului comprimat pentru sistemul de vacuum este de 6–8 bar.

Golirea prin scurgere gravitațională

1. Închideți toate robinetele de închidere.
2. Introduceți furtunul de evacuare într-un recipient adecvat pentru ulei uzat.
3. Deschideți robinetul de evacuare și permiteți intrarea aerului în rezervor prin robinetul mic de la ansamblul supapei de siguranță.
4. Uleiul se scurge gravitațional până la egalizarea nivelurilor lichidului.

Golirea cu aer comprimat

1. Închideți toate robinetele de închidere, inclusiv robinetul pâlniei de colectare.
2. Introduceți furtunul de evacuare într-un recipient adecvat pentru ulei uzat.
3. Țineți sau fixați capătul curbat al furtunului. Aerul evacuat poate provoca mișcarea acestuia, mai ales spre finalul golirii.
4. Conectați alimentarea cu aer comprimat la regulatorul de presiune utilizat pentru golirea rezervorului.
5. Deschideți robinetul furtunului de evacuare și utilizați robinetul mic de la ansamblul supapei de siguranță pentru a presuriza rezervorul.
6. Regulatorul asigură o presiune de aproximativ 0,5 bar în rezervor pentru evacuarea uleiului.

Presiunea pentru golirea rezervorului este de aproximativ 0,5 bar. Presiunea de lucru de 6–8 bar, specificată pentru generarea vacuumului, nu trebuie aplicată direct în rezervor.

Utilizare permisă și măsuri de precauție

Citiți cu atenție instrucțiunile înainte de utilizare și păstrați-le pentru consultări ulterioare. Verificările și întreținerea periodică sunt esențiale pentru funcționarea corespunzătoare a echipamentului.

• Echipamentul este aprobat numai pentru extracția, colectarea și evacuarea uleiului. Acționarea pneumatică nu reprezintă o aprobare pentru utilizarea cu alte lichide inflamabile.
• Nu colectați și nu extrageți lichide corozive.
• Poziționați și utilizați echipamentul pe o suprafață plană.
• Nu depășiți temperatura uleiului de 80 °C.
• Respectați măsurile de precauție aplicabile manipulării uleiului colectat.
• Predați toate lichidele colectate pentru tratare sau eliminare conform cerințelor aplicabile.
• Nu amestecați lichide care necesită depozitare sau eliminare separată.
• Țineți echipamentul și componentele sale departe de suprafețe fierbinți și flăcări și protejați-le împotriva condițiilor de mediu nefavorabile.
• Nu efectuați reparații neautorizate la recipientul sub presiune sau la supapele de siguranță.

Verificări înainte de utilizare

• Verificați dacă toate îmbinările sunt bine strânse și etanșe atât la aer, cât și la ulei.
• Inspectați echipamentul și componentele sale pentru a identifica eventualele deteriorări vizibile.
• Utilizați vacuumul generat de echipament pentru verificarea etanșeității. Dacă identificați pierderi de etanșeitate, contactați producătorul.
• Mențineți echipamentul curat, astfel încât deteriorările și scurgerile să poată fi observate.
• Urmăriți manometrul de presiune și vacuum pe toată durata funcționării. Acul nu trebuie să intre niciodată în zona roșie.

Întreținere periodică și depozitare

• Verificați periodic echipamentul și îmbinările pentru pierderi de aer și scurgeri de ulei.
• Închideți robinetele cu bilă atunci când echipamentul nu este utilizat.
• Mențineți curate pâlnia de colectare, furtunurile și sondele de extracție.
• Depozitați sondele în suportul prevăzut.
• Solicitați evaluarea defecțiunilor recipientului sub presiune sau ale supapelor de siguranță de către producător ori un service autorizat.
