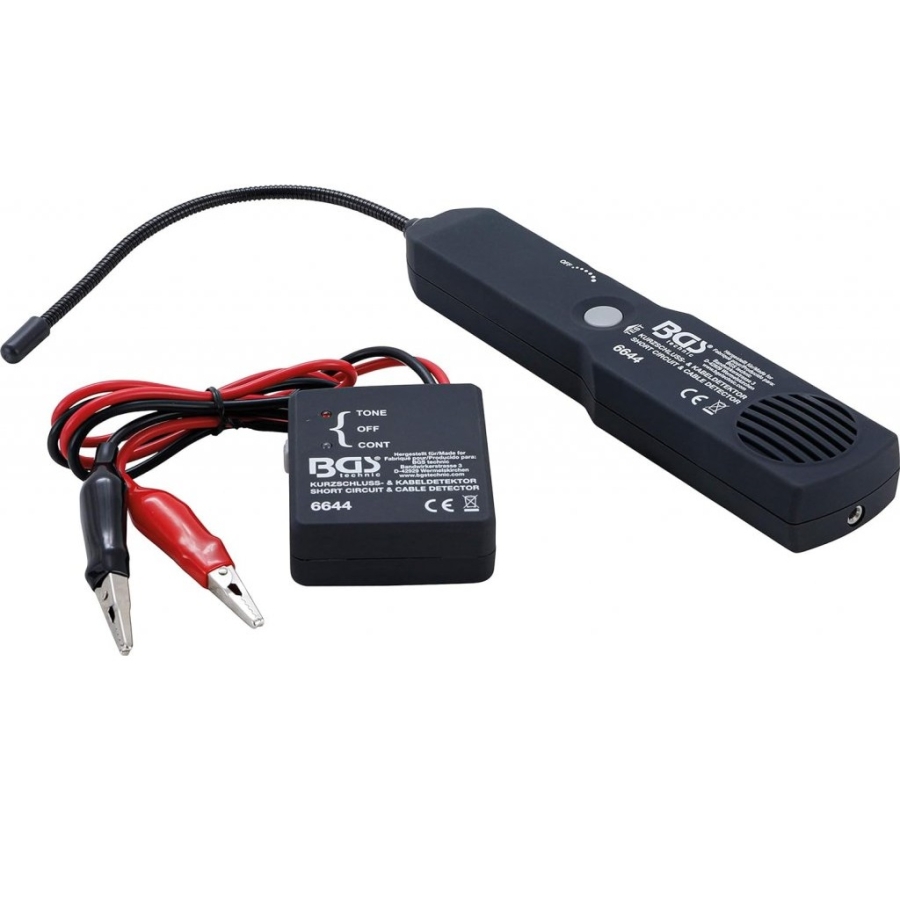

Detector de scurtcircuit și cabluri pentru sisteme 12V / 24V

Detectorul de scurtcircuit și cabluri este proiectat pentru diagnosticarea rapidă și eficientă a sistemelor electrice auto. Dispozitivul permite identificarea și urmărirea traseului cablurilor fără deteriorarea izolației și poate fi utilizat pentru localizarea scurtcircuitelor sau a circuitelor întrerupte.

Sistemul funcționează prin transmiterea unui semnal de către unitatea emițătoare în circuitul electric verificat. Receptorul cu sondă flexibilă detectează semnalul de-a lungul cablului și îl transformă într-un semnal acustic pentru localizarea precisă a traseului sau a defectului.

Sensibilitatea reglabilă a receptorului permite diagnosticarea precisă în diferite instalații electrice și fascicule de cabluri auto.

Potrivit pentru lucrări de diagnosticare, identificarea defecțiunilor și întreținerea sistemelor electrice auto de 12V și 24V.

Caracteristici

✔ Urmărirea cablurilor fără deteriorarea izolației
✔ Identificare rapidă și precisă a traseului cablurilor
✔ Potrivit pentru localizarea scurtcircuitelor
✔ Detectează cabluri întrerupte sau defecte
✔ Sensibilitate reglabilă a receptorului
✔ Semnal acustic pentru identificarea rapidă a defecțiunilor
✔ Compatibil cu sisteme electrice de 12V și 24V DC
✔ Sondă flexibilă pentru acces în spații înguste
✔ Potrivit pentru diagnosticarea instalațiilor electrice auto

Specificații tehnice

• Tensiune de funcționare: 12V / 24V DC
• Utilizare: urmărire cabluri și diagnosticare electrică
• Detectare defecte: scurtcircuite și întreruperi de circuit
• Tip semnal: semnal acustic
• Sensibilitate receptor: reglabilă
• Tip sondă: sondă flexibilă receptor

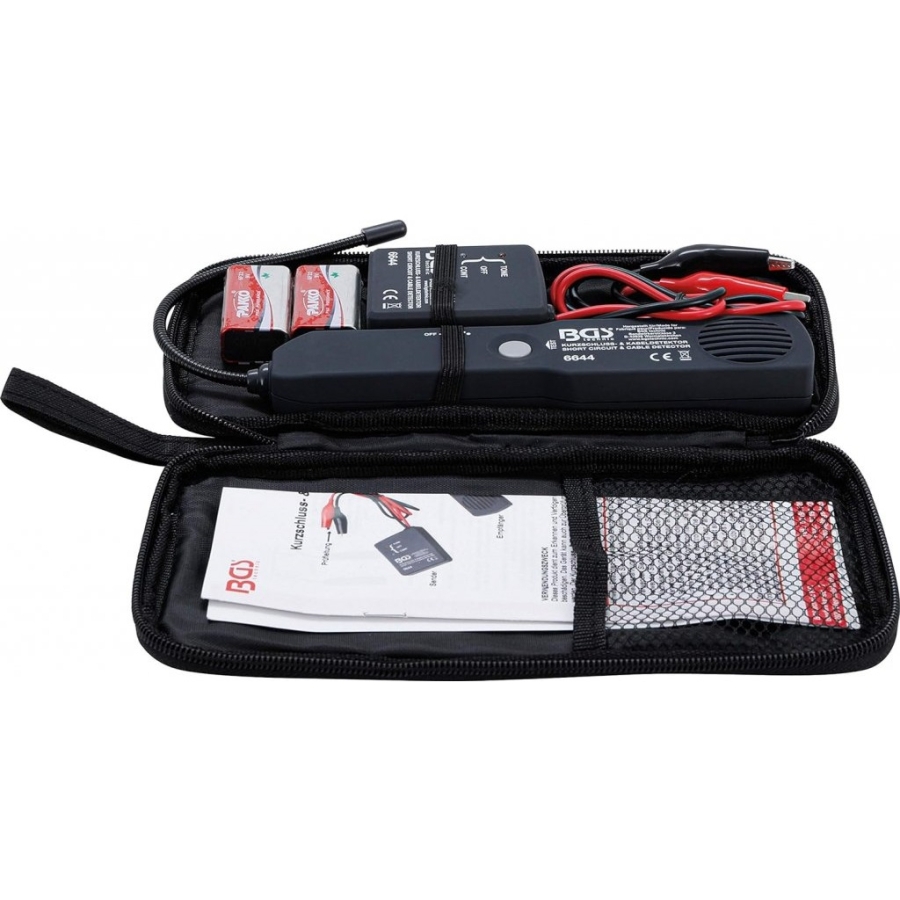

Conținut pachet

• Unitate emițătoare cu cabluri de testare
• Unitate receptor cu sondă flexibilă

Aplicații

Potrivit pentru:

✔ Diagnosticarea instalațiilor electrice auto
✔ Identificarea și urmărirea cablurilor
✔ Detectarea scurtcircuitelor
✔ Detectarea cablurilor întrerupte
✔ Ateliere auto
✔ Utilizare profesională și personală

Instrucțiuni de utilizare – Sondă pentru identificarea și urmărirea cablurilor

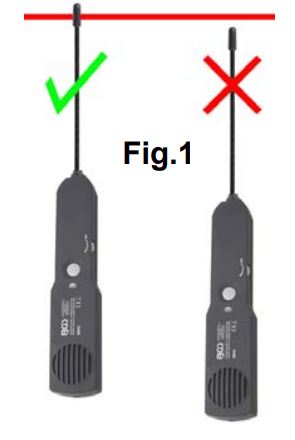

Sonda pentru identificarea și urmărirea cablurilor este realizată dintr-o structură flexibilă din oțel spiralat, care poate fi îndoită după necesitate pentru a permite accesul la cabluri aflate în zone înguste, aglomerate sau greu accesibile. Pentru o detectare optimă a semnalului, vârful sondei (capacul negru) trebuie poziționat perpendicular (la 90°) pe cablul urmărit, fie deasupra, fie sub acesta. În funcție de caracteristicile circuitului și de setarea sensibilității, receptorul poate detecta semnalul și din alte poziții, însă poziționarea corectă oferă cel mai puternic și precis semnal.

Reglarea sensibilității

• Rotiți butonul receptorului în sensul acelor de ceasornic pentru a porni dispozitivul și pentru a crește sensibilitatea.
• Rotiți butonul în sens invers acelor de ceasornic pentru a reduce sensibilitatea sau pentru a opri dispozitivul.
• Se recomandă începerea utilizării cu sensibilitatea setată la nivel mediu și ajustarea acesteia dacă este necesar.

Procedura de urmărire a cablurilor

1. Setați comutatorul emițătorului în poziția „TONE”. Indicatorul LED roșu trebuie să se aprindă. Dacă LED-ul nu se aprinde, verificați starea bateriei.
2. Porniți receptorul și setați sensibilitatea la nivel mediu.
3. Apăsați și mențineți apăsat butonul TEST, apoi apropiați sonda de cablul de test al emițătorului. Dacă se aude un semnal sonor, dispozitivul funcționează corect.

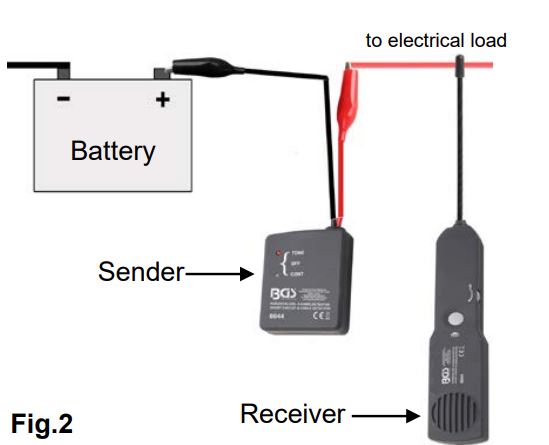

4. Conectați cablul de test negru la alimentarea pozitivă a circuitului (sau la alimentarea negativă pentru vehiculele cu masă pozitivă pe șasiu).

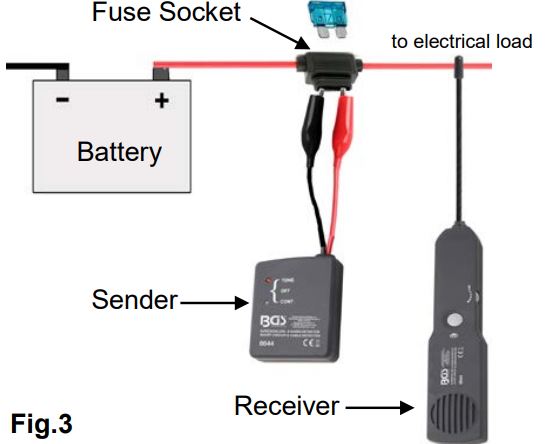

5. Conectați cablul de test roșu la firul sau circuitul care trebuie urmărit. Prizele pentru siguranțe, conectorii sau alte puncte similare sunt locuri convenabile pentru conectare.
6. Apăsați și mențineți apăsat butonul TEST și deplasați sonda cât mai aproape de cablul care trebuie identificat.
7. Poziționați vârful sondei la un unghi de 90° față de cablu și urmăriți traseul acestuia.
8. Urmăriți semnalul sonor al receptorului. Cu cât sonda este mai aproape de cablu, cu atât semnalul va fi mai puternic. Pe măsură ce vă îndepărtați, semnalul va scădea și va dispărea.
9. Dacă semnalul este slab sau nu poate fi detectat, măriți sensibilitatea receptorului și repetați procedura. În zonele suspecte, verificați de mai multe ori pentru confirmare.
10. După finalizarea operațiunii, deconectați cablurile de test, setați comutatorul emițătorului în poziția „OFF” și eliberați butonul TEST.

Notă: Respectați întotdeauna limitele de funcționare și măsurile de siguranță specificate pentru utilizarea dispozitivului.
