Set cu profil redus și ghidaj pentru găurirea șuruburilor și prezoanelor rupte M8 și M10

Set cu profil redus și ghidaj pentru găurirea șuruburilor și prezoanelor rupte M8 și M10

Prezentare:
✔ Pentru găurirea precisă a șuruburilor și prezoanelor rupte M8 și M10
✔ Ghidajul reglabil cu trei brațe menține burghiul centrat
✔ Componentele cu profil redus permit lucrul în spații restrânse
✔ Include limitatoare de adâncime pentru protejarea chiulaselor și carcaselor
✔ Potrivit pentru galerii, chiulase, cutii de viteze, diferențiale și punți
✔ Include burghie HSS, bucșe de ghidare și cutie de depozitare

Descriere detaliată

Set special cu ghidaj pentru găurirea precisă a șuruburilor și prezoanelor rupte M8 și M10.

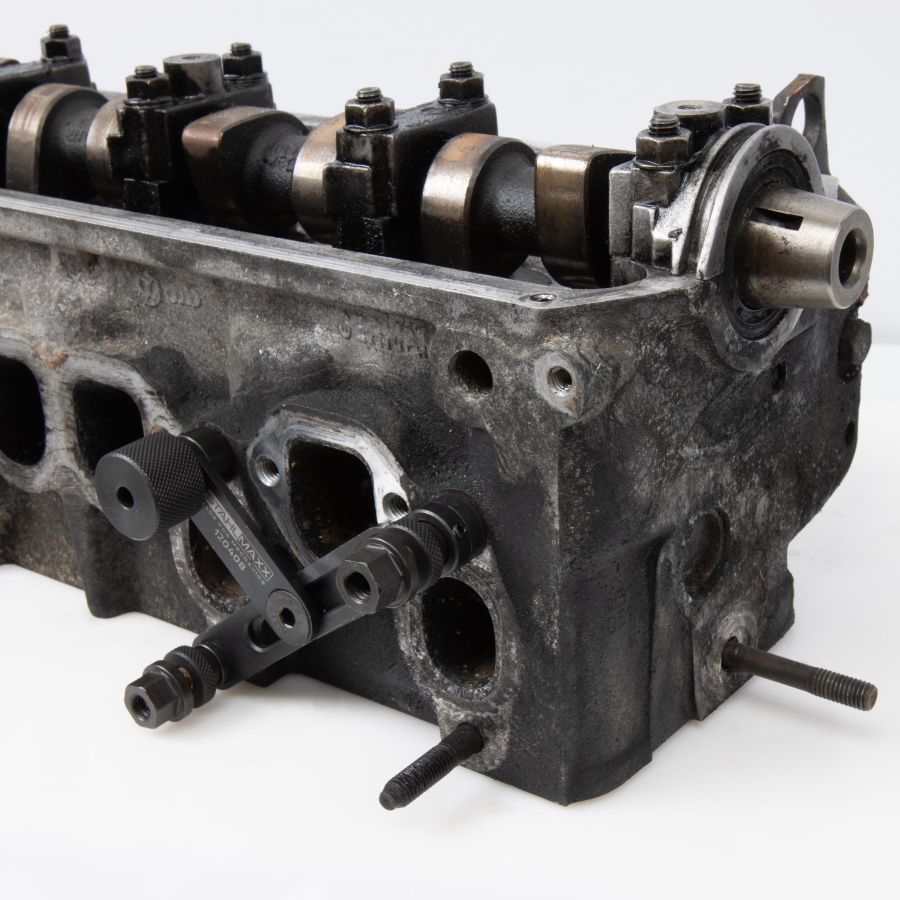

Ghidajul reglabil cu trei brațe poziționează burghiul exact deasupra centrului elementului de fixare deteriorat. Toate componentele au o construcție cu profil redus, care permite utilizarea sculei direct în compartimentul motor atunci când spațiul disponibil o permite.

Limitatoarele incluse pot fi reglate prin măsurarea unui orificiu filetat sau a unui element de fixare intact. Astfel, prezonul rupt poate fi găurit complet fără ca burghiul să pătrundă și să deterioreze chiulasa, carcasa sau componenta aflată sub acesta.

Prezoanele puternic oxidate sau blocate sunt, în general, mai ușor de îndepărtat după găurirea completă. Setul permite lărgirea progresivă a orificiului până la cel mai mare diametru adecvat, după care materialul rămas din filet poate fi îndepărtat cu o șurubelniță sau un cârlig.

Aplicații potrivite

• Galerii de evacuare și admisie
• Chiulase
• Blocuri motor și carcase
• Cutii de viteze
• Diferențiale
• Punți și axe
• Carcase ale rulmenților de roată
• Alte componente cu elemente de fixare M8 sau M10 rupte

Avantaje

• Centrare precisă deasupra elementului de fixare rupt
• Previne devierea burghiului
• Ghidaj de găurire reglabil cu trei brațe
• Construcție cu profil redus pentru spații restrânse
• Adâncime de găurire controlată
• Permite găurirea progresivă de la 4 la 8,5 mm
• Reduce riscul deteriorării componentei originale

Utilizare

1. Selectați ghidajul și componentele de montare potrivite pentru elementul de fixare M8 sau M10.
2. Poziționați și fixați ghidajul reglabil cu trei brațe deasupra șurubului sau prezonului rupt.
3. Utilizați bucșa de centrare sau știfturile pentru a alinia precis ghidajul.

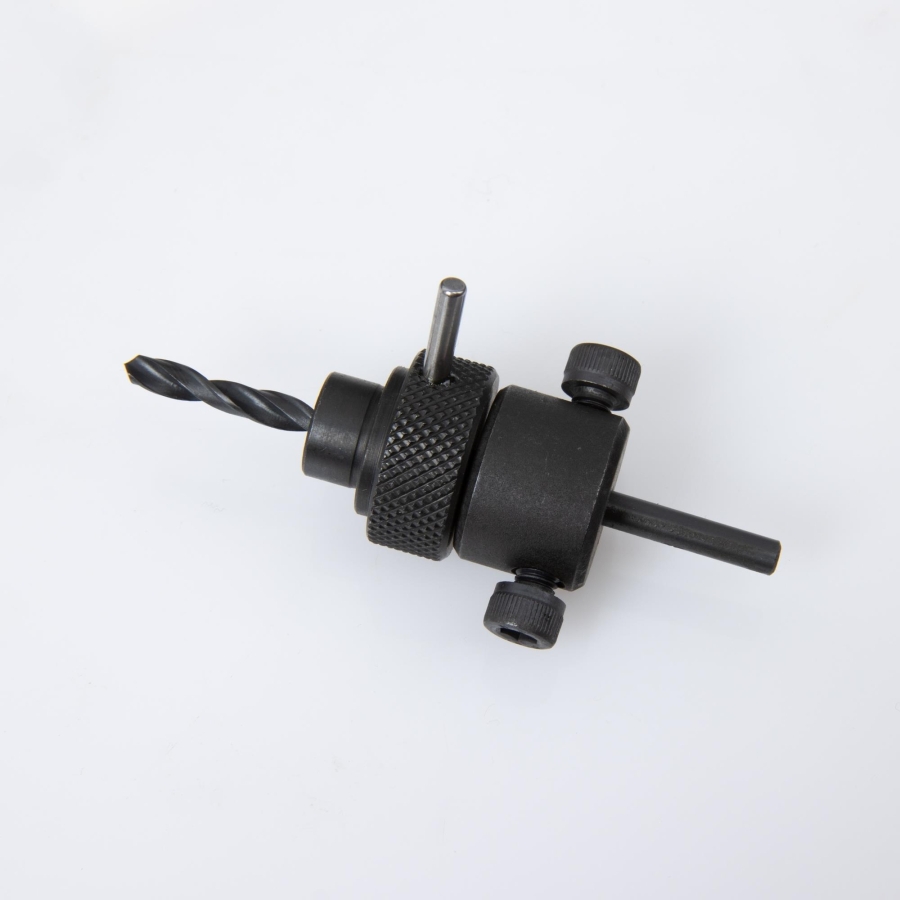

4. Determinați adâncimea permisă de găurire folosind un orificiu filetat sau un element de fixare intact și reglați limitatorul corespunzător.
5. Începeți cu burghiul HSS de 4 mm și lărgiți progresiv orificiul cu burghiele de 6,5 și 8,5 mm, după necesitate.
6. După găurirea elementului de fixare, îndepărtați cu atenție materialul rămas din filet folosind o șurubelniță sau un cârlig adecvat.

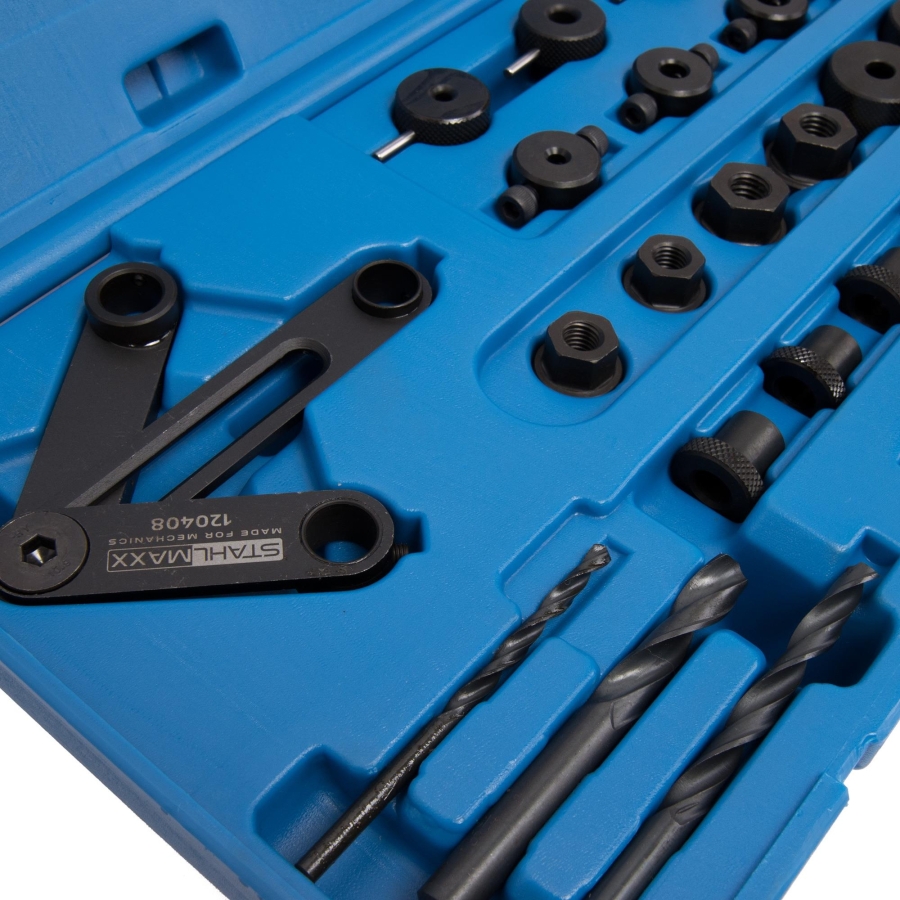

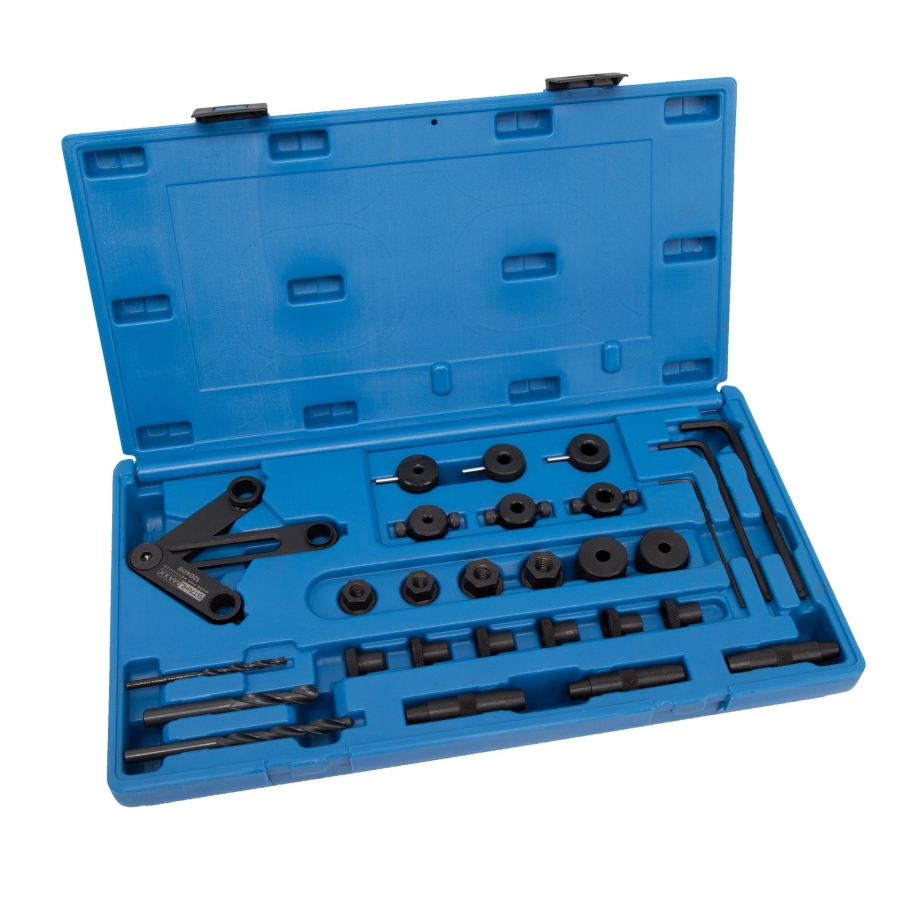

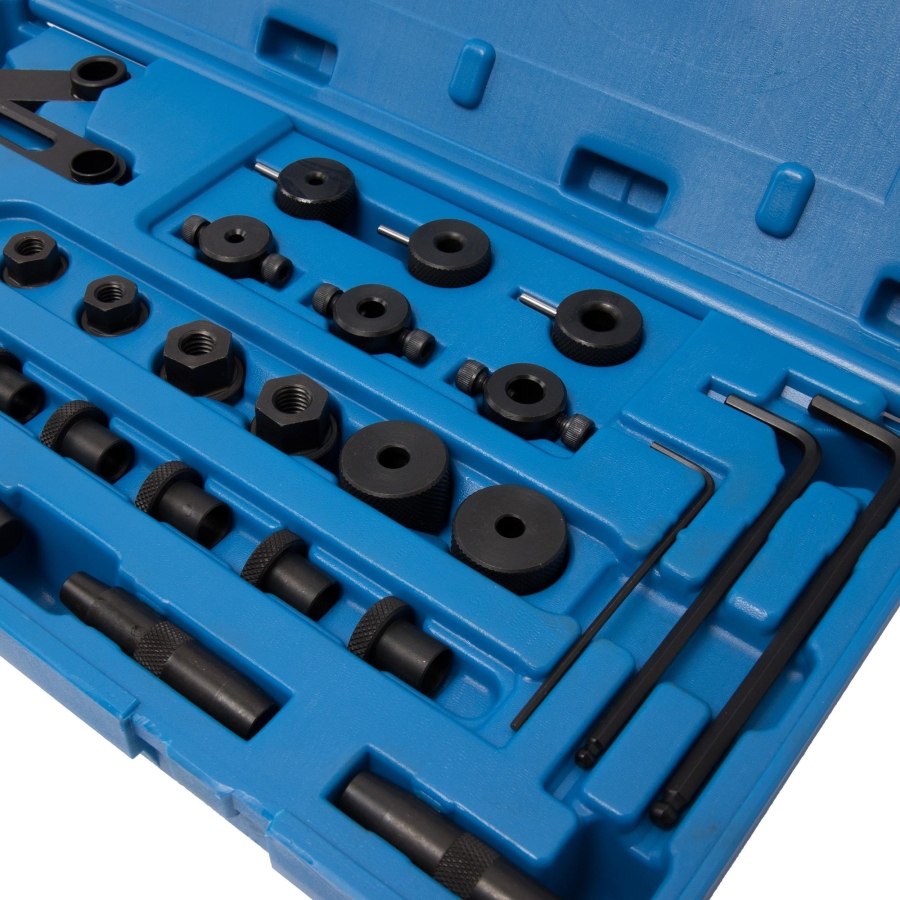

Conținutul pachetului

• 1 ghidaj de găurire reglabil cu trei brațe
• 1 ghidaj pentru burghiu de 4 mm
• 1 ghidaj pentru burghiu de 6,5 mm
• 1 ghidaj pentru burghiu de 8,5 mm
• 1 limitator de adâncime pentru burghiu de 4 mm
• 1 limitator de adâncime pentru burghiu de 6,5 mm
• 1 limitator de adâncime pentru burghiu de 8,5 mm
• 2 piulițe de fixare M8 x 1,25
• 2 piulițe de fixare M10 x 1,5
• 1 bucșă de centrare M8 pentru poziționarea ghidajului pe un prezon proeminent
• 1 bucșă de centrare M10 pentru poziționarea ghidajului pe un prezon proeminent
• 1 burghiu HSS de 4 mm
• 1 burghiu HSS de 6,5 mm
• 1 burghiu HSS de 8,5 mm
• 3 bucșe de ghidare M8
• 3 bucșe de ghidare M10
• 3 știfturi de centrare cu două capete pentru poziționarea ghidajului în orificiile existente
• 1 cheie hexagonală în L de 2 mm
• 1 cheie hexagonală în L de 4 mm
• 1 cheie hexagonală în L de 5 mm
• 1 cutie robustă de depozitare

Burghie de schimb disponibile separat

Următoarele burghie de schimb sunt disponibile separat:

• Nr. articol 122627 – burghiu elicoidal HSS-E cu 5% cobalt, 4 mm, 1 bucată
• Nr. articol 122632 – burghiu elicoidal HSS-E cu 5% cobalt, 6,5 mm, 1 bucată
• Nr. articol 122636 – burghiu elicoidal HSS-E cu 5% cobalt, 8,5 mm, 1 bucată
