Set pentru extragerea vârfurilor rupte ale bujiilor incandescente cu filete M8 și M10

Acest set complet de scule este conceput pentru extragerea vârfurilor rupte ale bujiilor incandescente din chiulasă.

Reparația poate fi efectuată fără demontarea chiulasei, reducând timpul și costurile asociate dezasamblării motorului.

Filete compatibile ale bujiilor incandescente

Setul acoperă cele mai uzuale dimensiuni ale filetelor:

• M8×1,0
• M10×1,0
• M10×1,25

Cele nouă adaptoare de ghidare asigură centrarea precisă a burghielor și tarozilor în raport cu filetul corespunzător.

Găurire și extracție precise

Burghiele și tarozii extra-lungi permit găurirea vârfului rupt și realizarea unui filet interior pentru extracție.

Tijele de extracție extra-lungi, adaptoarele cu rulment și piulițele de extracție cu ghidaj permit scoaterea controlată a vârfului rămas din chiulasă.

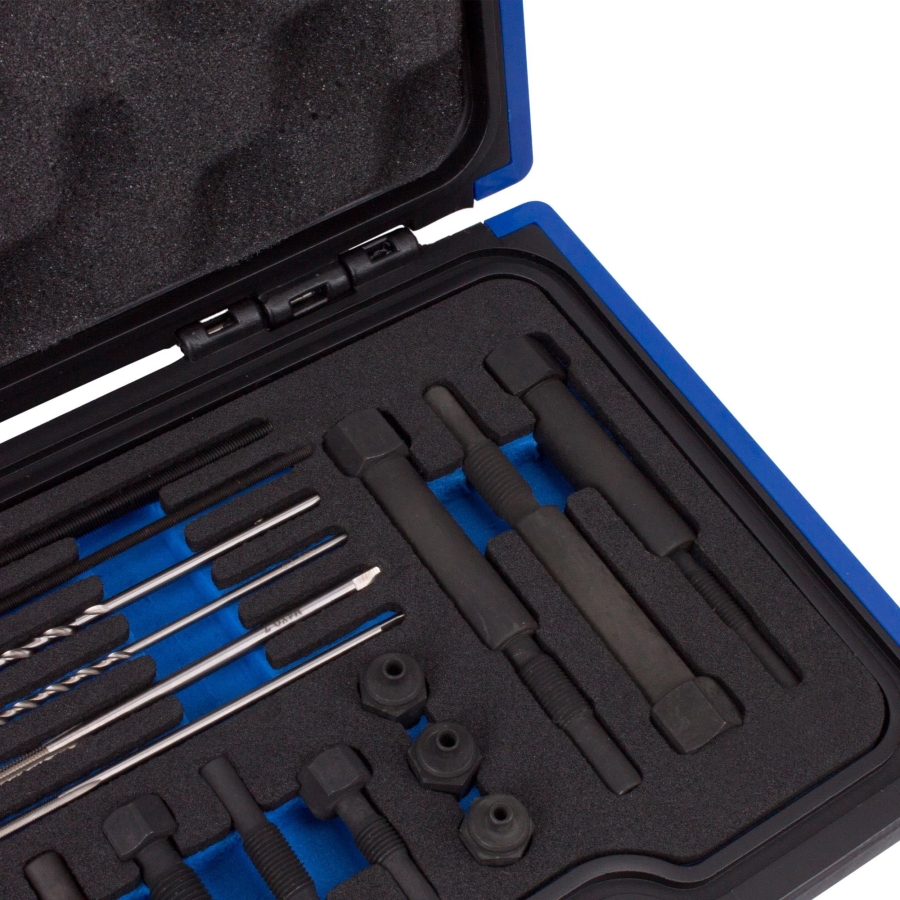

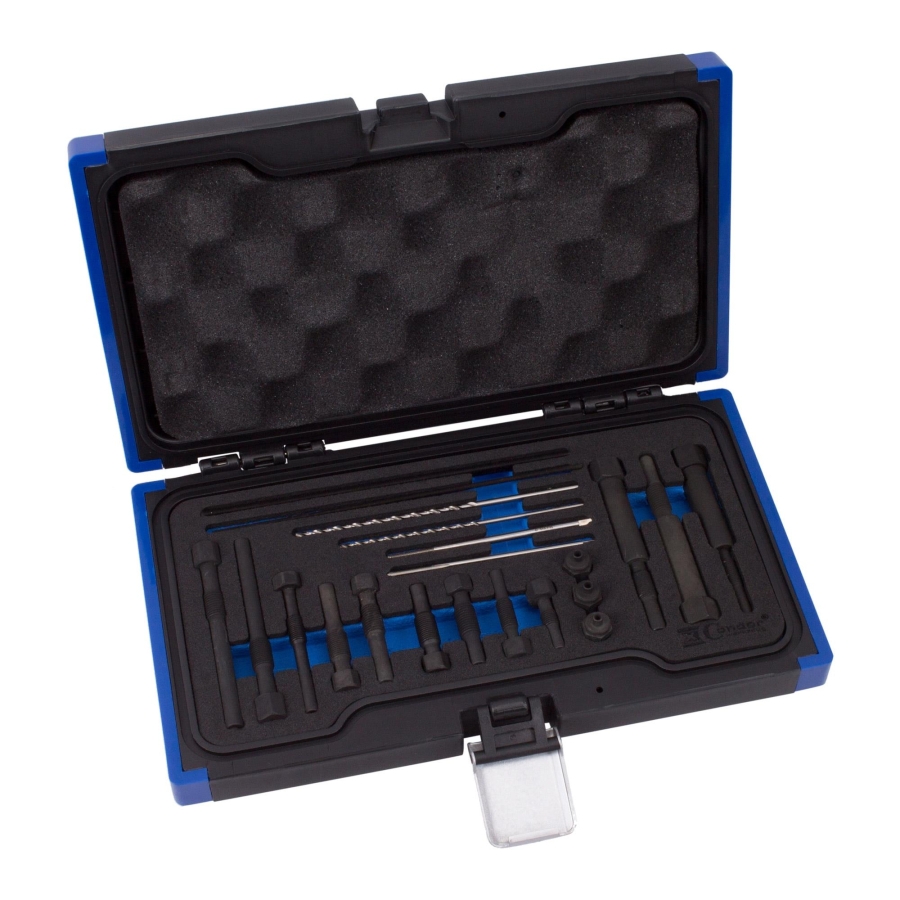

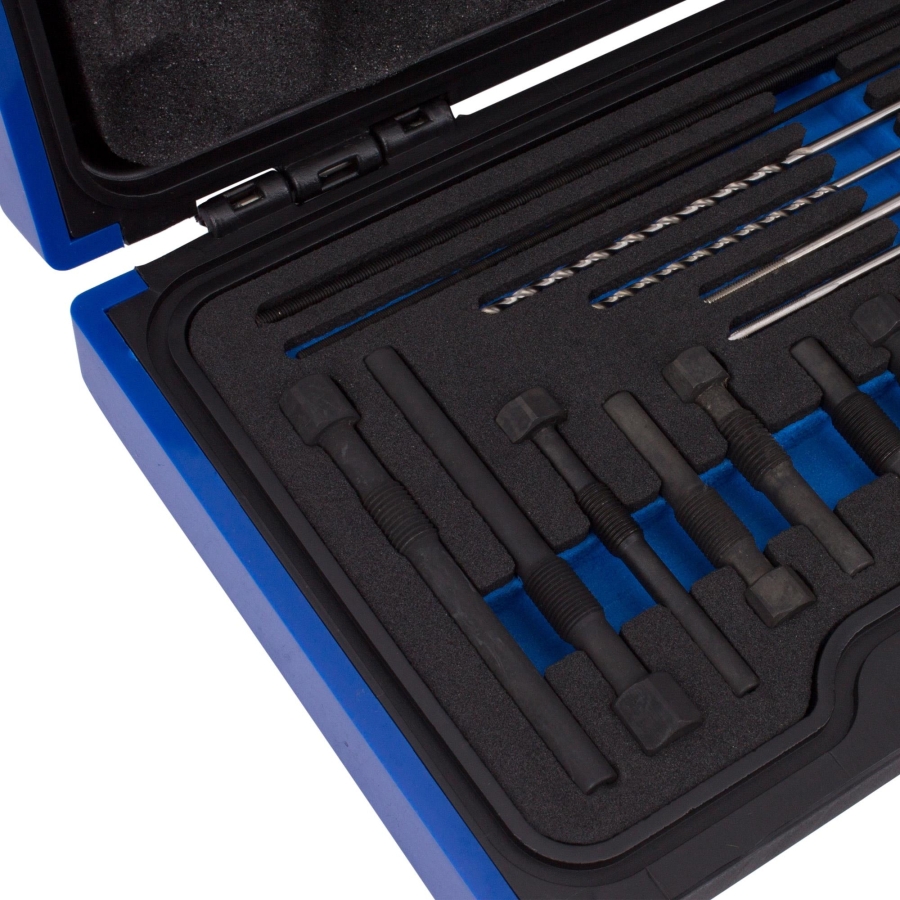

Conținutul pachetului

• 1 × tarod M3×0,5, lungime 100 mm
• 1 × tarod M4×0,7, lungime 100 mm
• 1 × burghiu 2,5×120 mm
• 1 × burghiu 3,3×140 mm
• 1 × tijă de extracție M3×0,5, lungime 180 mm
• 2 × tije de extracție M4×0,7, lungime 180 mm
• 1 × piuliță de extracție M3×0,5
• 2 × piulițe de extracție M4×0,7
• 1 × adaptor de extracție pentru filet de bujie M8×1,0
• 1 × adaptor de extracție pentru filet de bujie M10×1,0
• 1 × adaptor de extracție pentru filet de bujie M10×1,25
• 3 × adaptoare de ghidare pentru filet de bujie M8×1,0
• 3 × adaptoare de ghidare pentru filet de bujie M10×1,0
• 3 × adaptoare de ghidare pentru filet de bujie M10×1,25
• 1 × cutie de depozitare

Piese de schimb și consumabile

Următoarele piese sunt disponibile separat și nu sunt incluse în pachet:

• 1 × burghiu elicoidal 2,5×120 mm, nr. articol 113262
• 1 × burghiu elicoidal 3,3×140 mm, nr. articol 113263
• 1 × tarod M3×0,5×100 mm, nr. articol 113264
• 1 × tarod M4×0,7×100 mm, nr. articol 113265 / 101919
• 1 × burghiu elicoidal 2,5×225 mm, nr. articol 106494
• 1 × prelungitor pentru tarod M3×0,5, nr. articol 106496
• 1 × tijă de extracție M4×0,7×100 mm, nr. articol 117995
• 1 × tijă de extracție M3×0,5×100 mm, nr. articol 117996

Extragerea vârfului rupt al bujiei incandescente

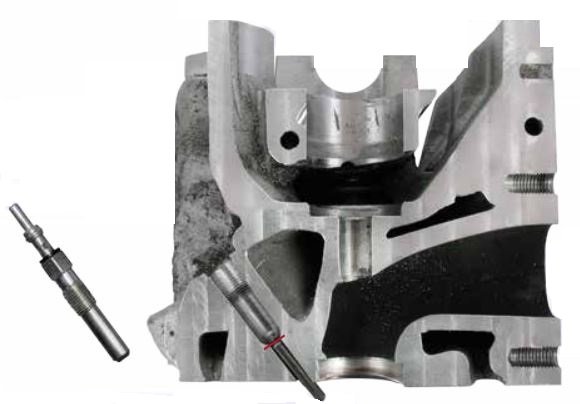

1. Vârful rupt al bujiei incandescente

După demontarea corpului bujiei incandescente, vârful rupt poate rămâne în chiulasă.

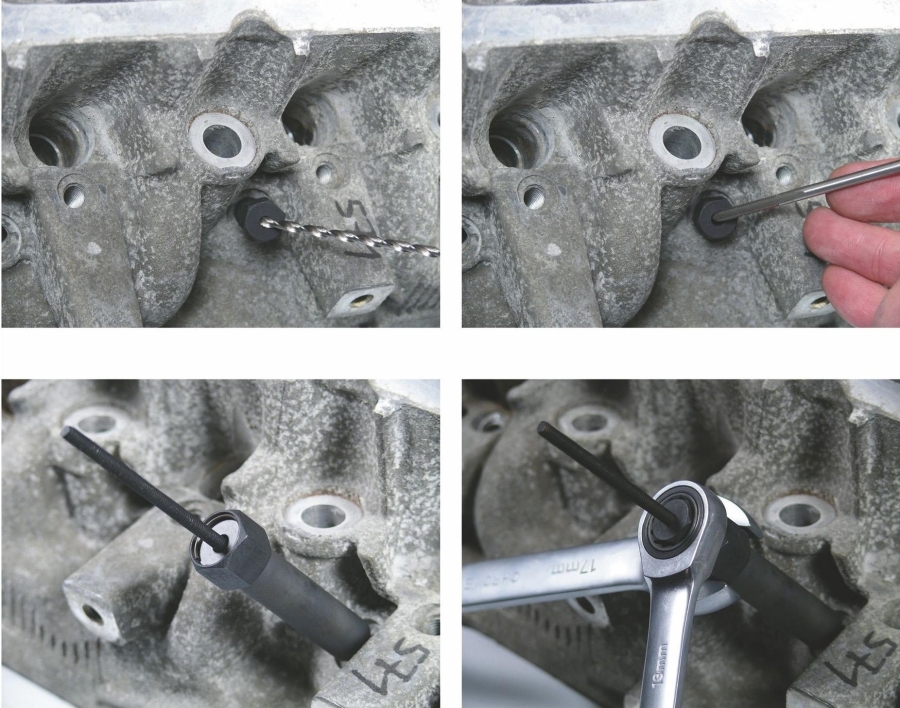

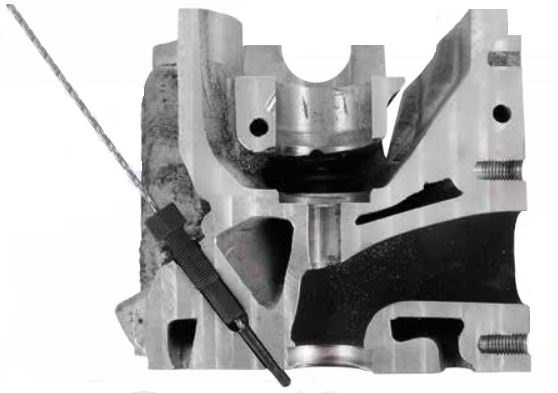

2. Găurirea vârfului bujiei incandescente

Selectați bucșa de ghidare corespunzătoare și înșurubați-o în filetul bujiei incandescente.

Folosind burghiul corespunzător, realizați cu atenție un orificiu centrat în vârful rupt al bujiei incandescente.

Important: Marcați în prealabil adâncimea necesară de găurire pe burghiu pentru a evita găurirea prea adâncă.

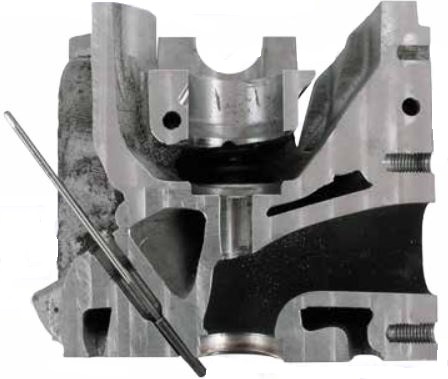

3. Executarea filetului pentru axul de extracție

Îndepărtați bucșa de ghidare și executați filetul corespunzător în orificiul realizat anterior.

Acest filet permite înșurubarea sigură a axului de extracție în vârful rupt al bujiei incandescente.

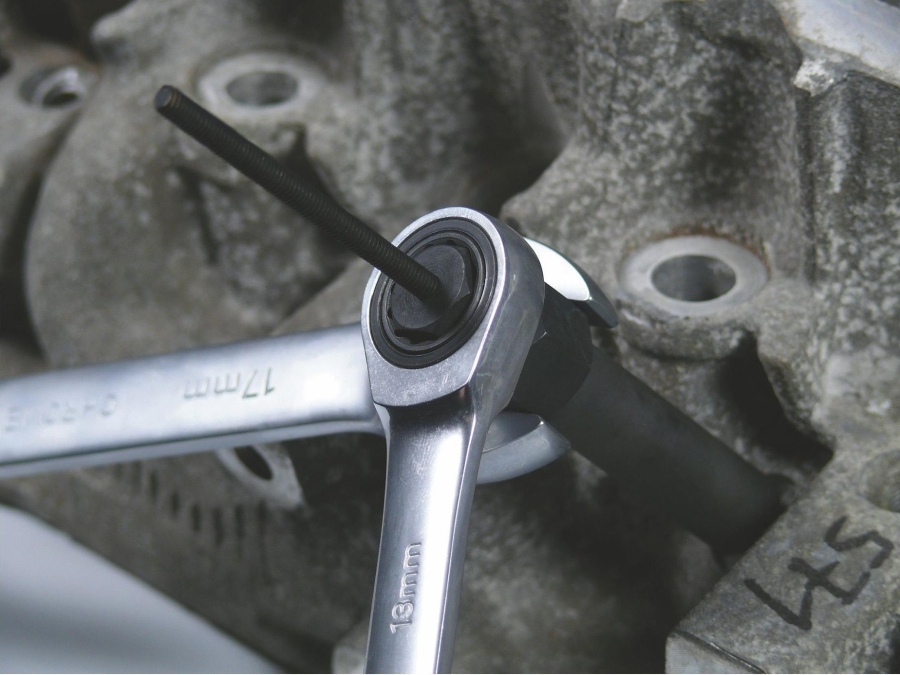

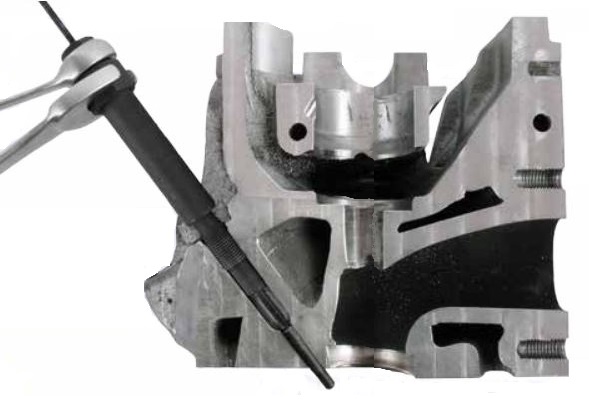

4. Extragerea vârfului bujiei incandescente

Înșurubați adaptorul de extracție cu ax și piuliță în filetul pregătit.

Țineți adaptorul fix cu o cheie fixă și rotiți piulița de extracție în sensul acelor de ceasornic pentru a extrage treptat vârful rupt din chiulasă.

Sfat: Înainte de a începe extracția, eliberați tensiunea din piuliță și loviți ușor axul pentru a ajuta la desprinderea vârfului rupt.

Important: Înainte de montarea noii bujii incandescente, curățați temeinic locașul bujiei și îndepărtați toate resturile și impuritățile.
