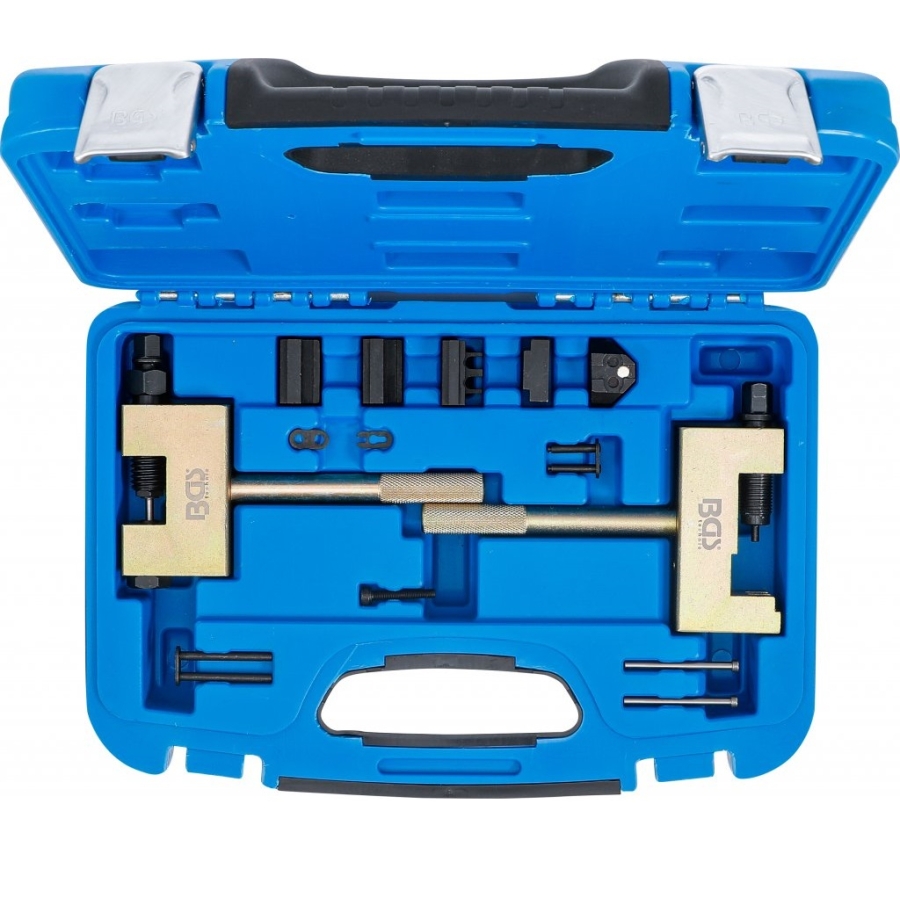

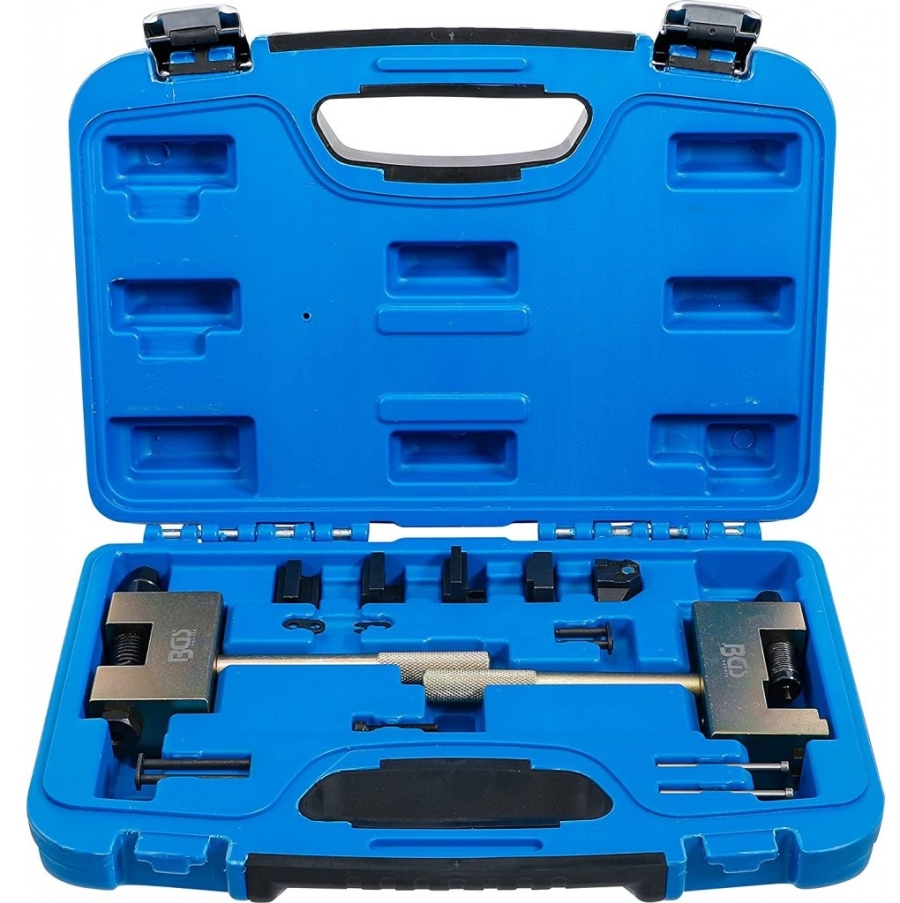

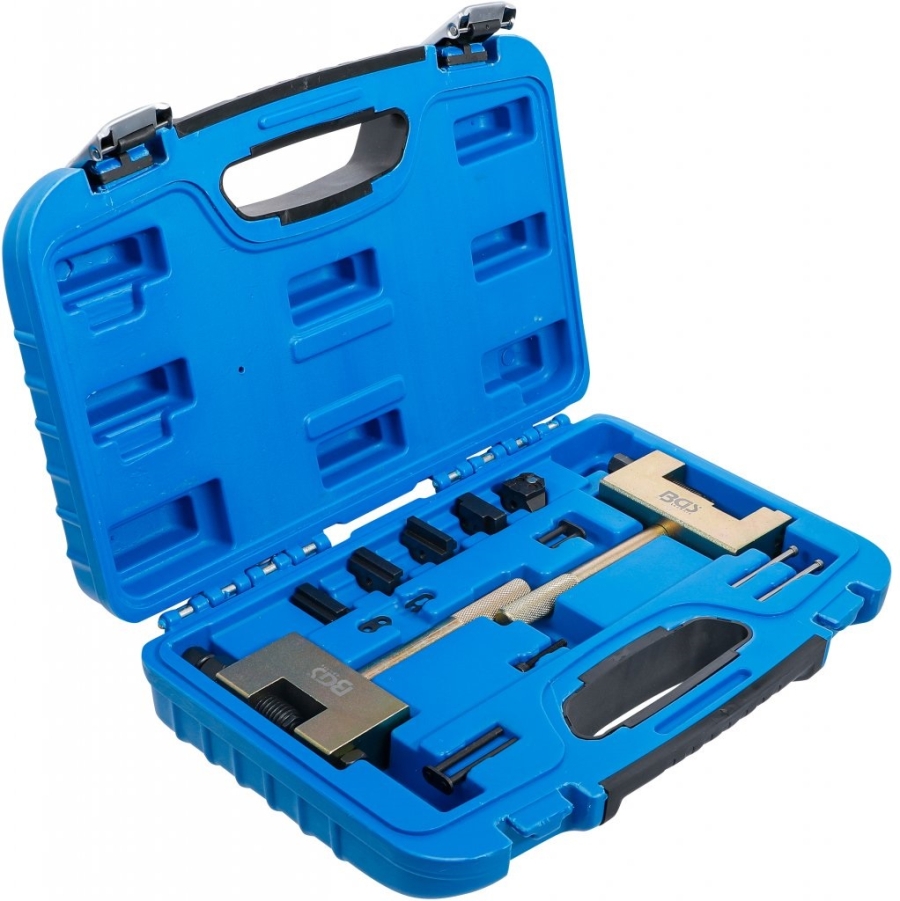

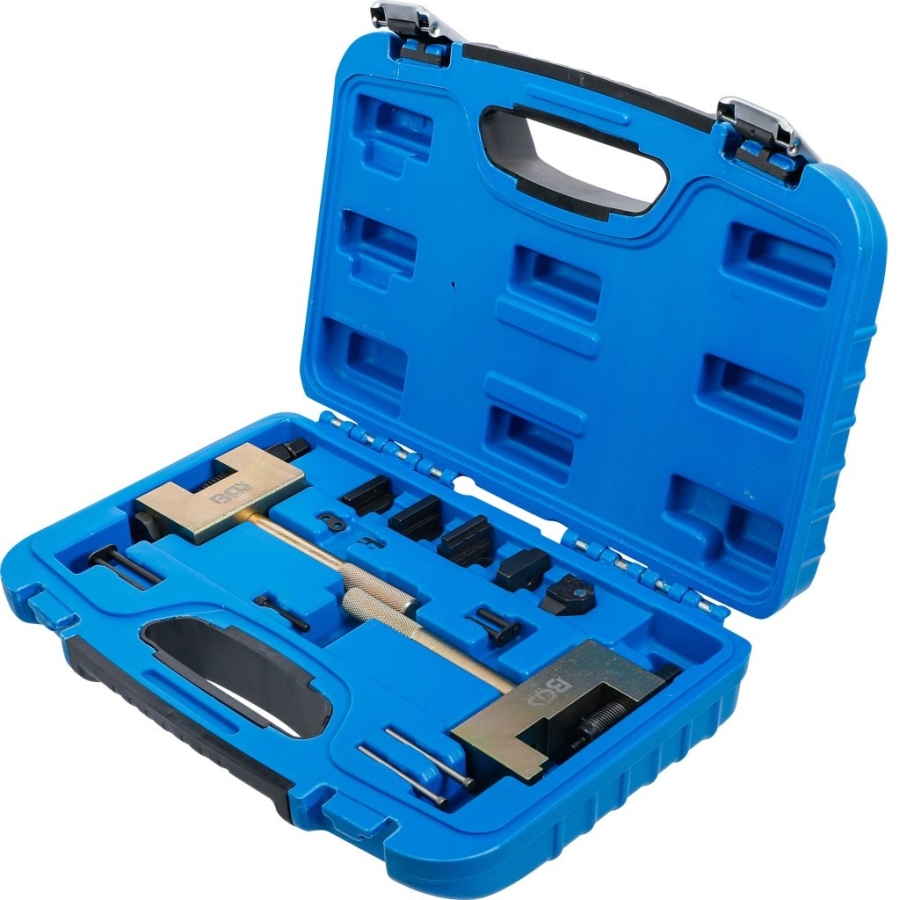

Set pentru nituire lanț distribuție Mercedes Simplex & Duplex

Instrucțiuni scurte de utilizare (Unealtă pentru lanț distribuție)

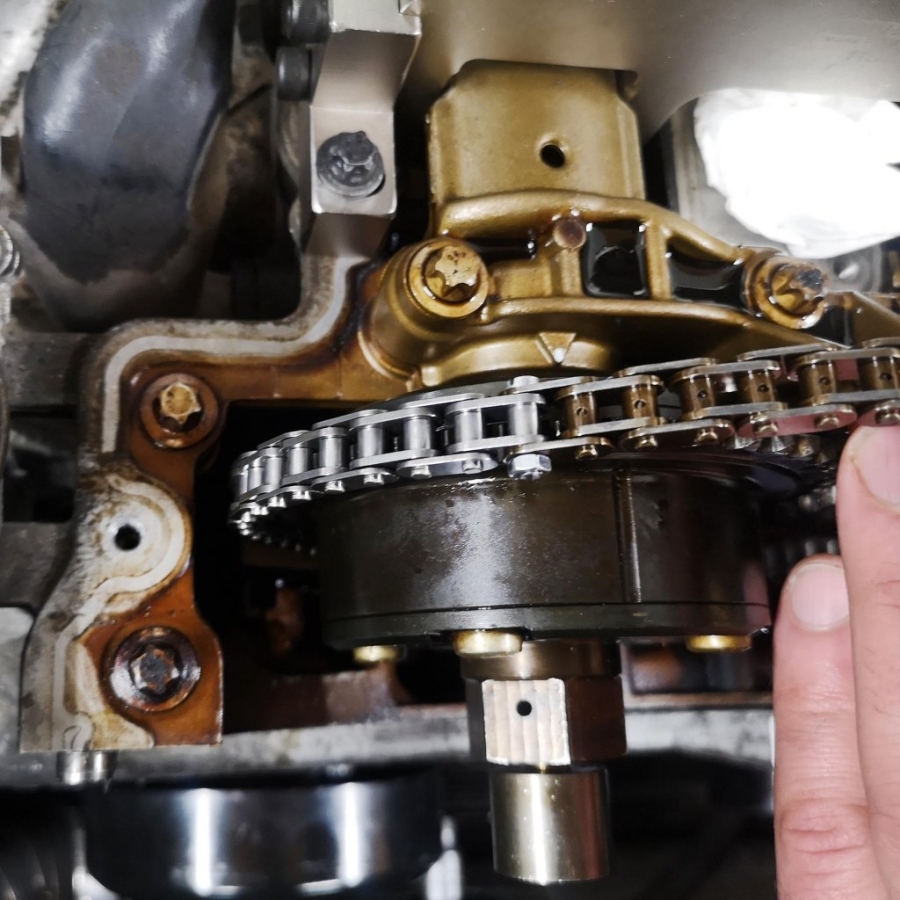

1. Conectați lanțul de distribuție nou la cel vechi folosind veriga de montaj (închidere, plăcuță și clemă).
2. Scoateți știfturile de blocare ale arborelui cotit.
3. Rotiți lent arborele cotit în sensul de rotație al motorului.
4. Pe măsură ce lanțul nou este introdus, trageți uniform lanțul vechi din carcasă.
   Notă: Asigurați-vă că lanțul nu sare de pe roți.
5. Demontați lanțul de distribuție vechi.
6. Îmbinați capetele lanțului nou folosind veriga de nituire (și plăcuța intermediară, dacă există).
7. Introduceți ghidajul potrivit în suport și fixați-l cu șurub.
8. Introduceți piesa de presiune mobilă pentru plăcuța exterioară în unealta de nituire.
9. Așezați plăcuța exterioară în piesa de presiune.

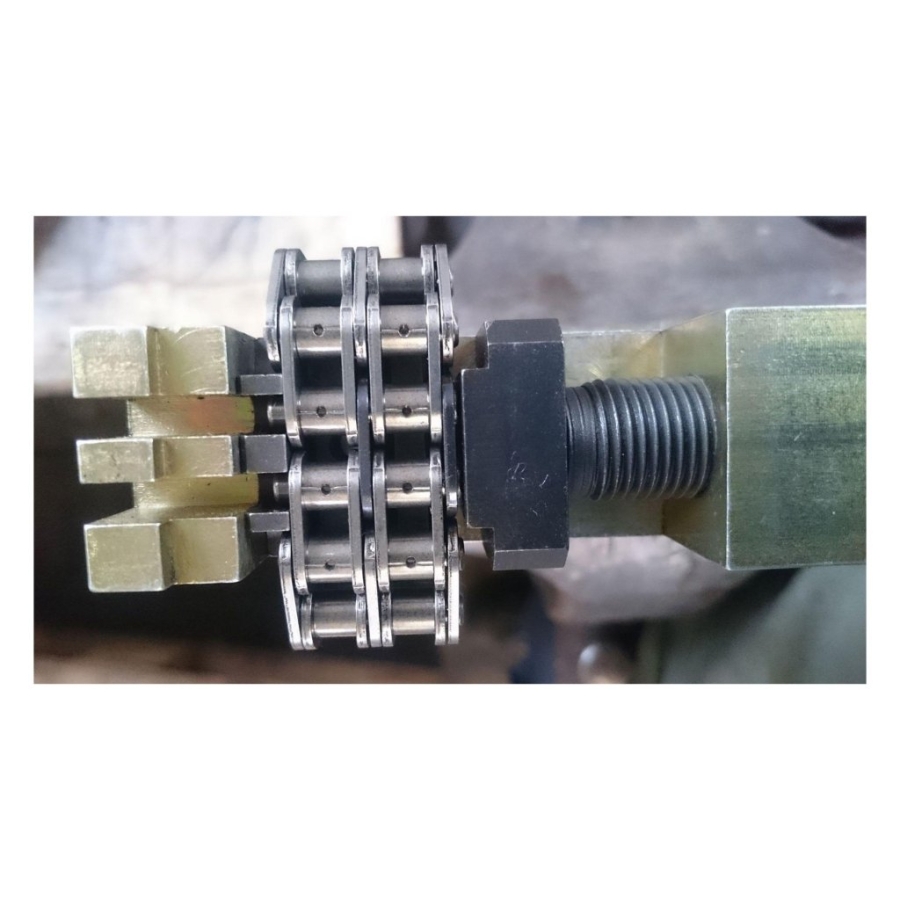

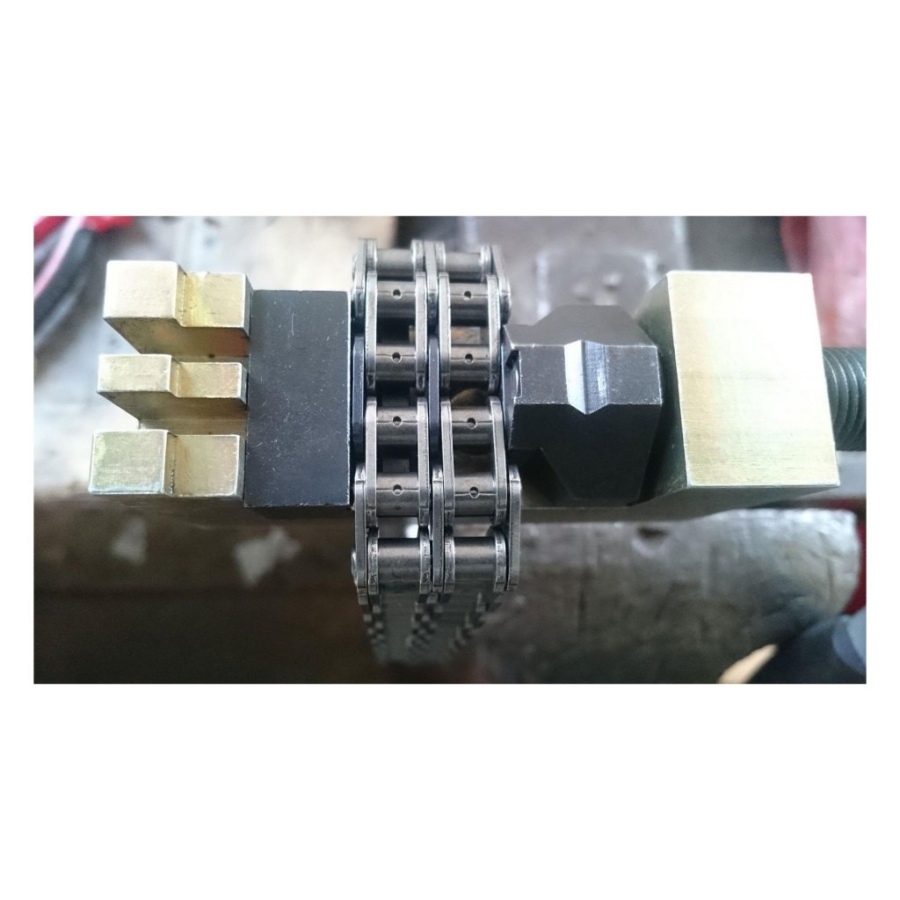

10. Poziționați unealta astfel încât suporturile să se sprijine pe rolele verigii de nituire.
11. Strângeți axul până la rezistență fermă.
    Notă: Asigurați-vă că bolțurile verigii intră în găurile plăcuței exterioare.
12. Îndepărtați unealta.

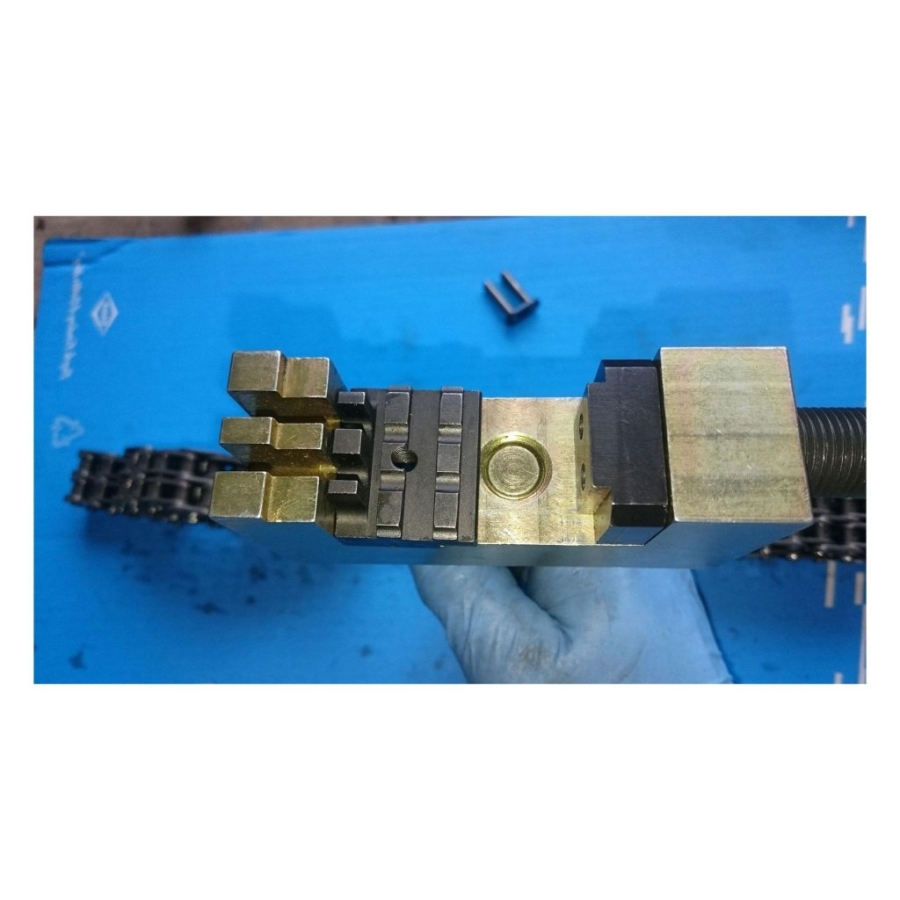

13. Repoziționați piesa de presiune pe profilul de nituire.

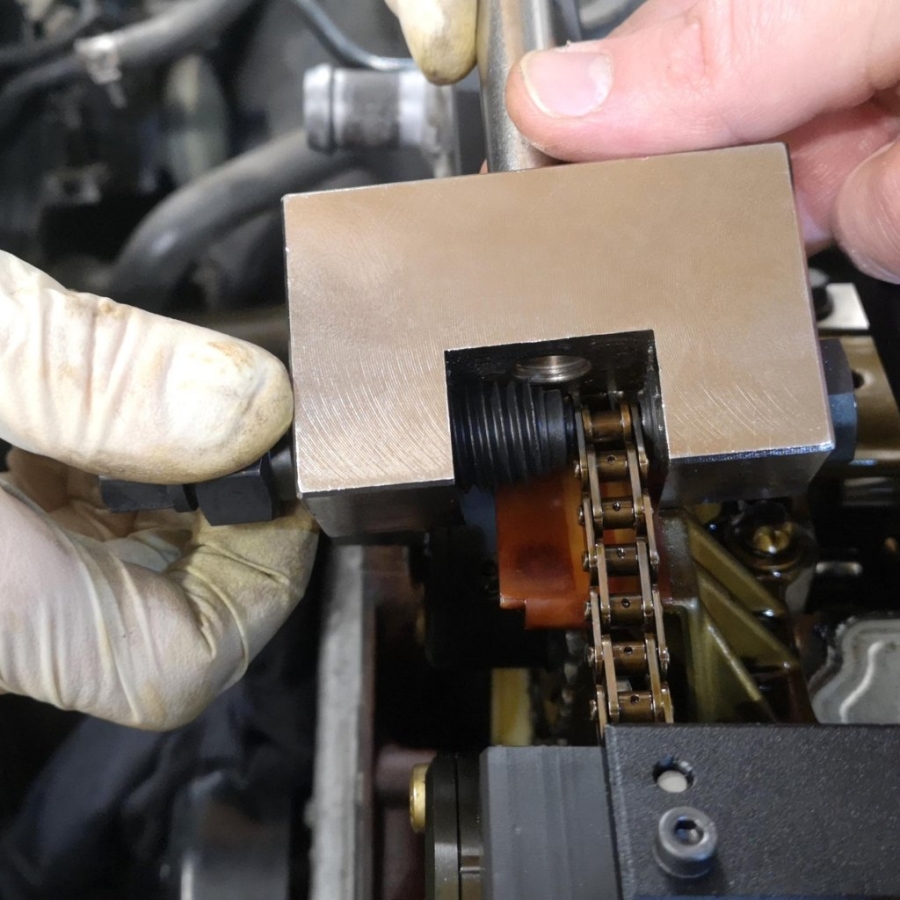

14. Aliniați unealta central pe bolțul de nituire.
15. Strângeți axul la 30–35 Nm.
16. Nituți fiecare bolț individual.
17. Verificați nituirea și, dacă este necesar, repetați operația.
