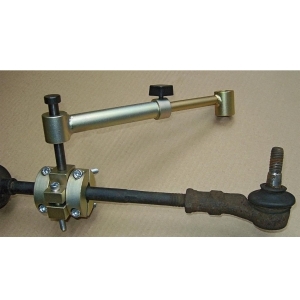

Set șabloane de măsurare pentru capete de bară de direcție

Setul de șabloane de măsurare pentru capete de bară de direcție este conceput pentru înlocuirea precisă a capetelor de bară, păstrând poziția originală a acestora. Prin măsurarea și transferul exact al poziției pivotului sferic înainte de demontare, unealta contribuie la evitarea necesității efectuării unei reglări ulterioare a geometriei direcției în multe operațiuni de service.

Șablonul se fixează pe bara axială de direcție cu ajutorul unui sistem de prindere și permite măsurarea poziției pivotului sferic al capătului de bară. La montarea piesei noi, aceasta se reglează până când poziția măsurată este reprodusă cu exactitate, asigurând o înlocuire precisă și minimizând modificările geometriei sistemului de direcție.

Datorită sistemului versatil de fixare și măsurare, setul poate fi utilizat pentru numeroase mărci și modele de vehicule, economisind timp și reducând costurile de reparație.

Caracteristici

• Permite înlocuirea capetelor de bară de direcție fără reglaj suplimentar al geometriei
• Menține poziția inițială a capătului de bară
• Utilizare universală datorită diferitelor posibilități de montare și măsurare
• Montare rapidă și simplă pe bara axială de direcție
• Reduce timpul de lucru și costurile de service
• Potrivit pentru ateliere și service-uri profesionale

Instrucțiuni de utilizare

1. Îndepărtați piulița capătului de bară și separați capătul de bară de fuzetă.

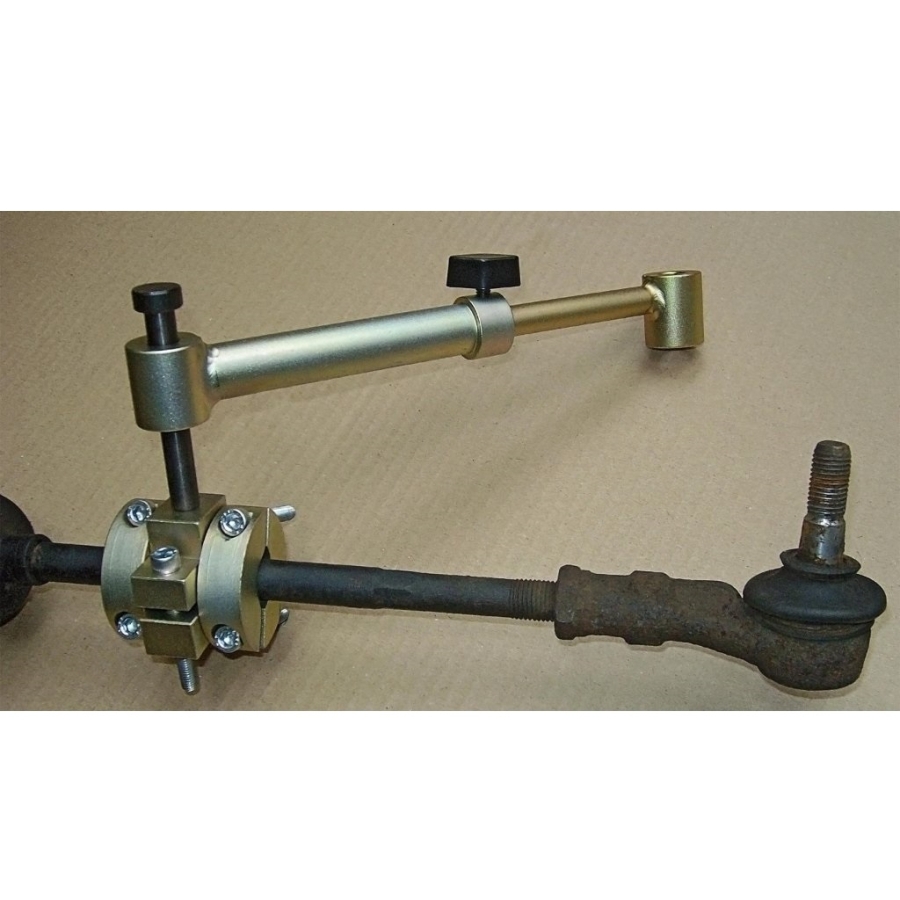

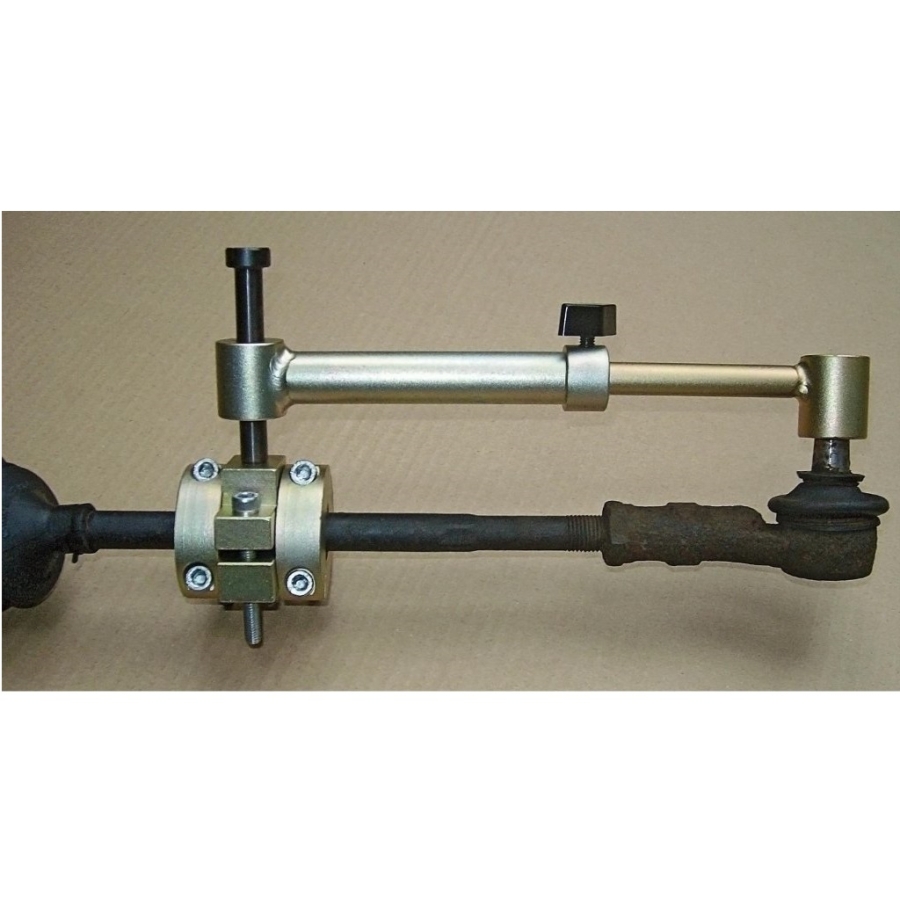

2. Fixați dispozitivul de susținere pe bara axială de direcție cu ajutorul clemelor de fixare.
3. Introduceți palpatorul de măsurare corespunzător în tubul de prindere și poziționați pivotul sferic al capătului de bară în orificiul șablonului.
4. Reglați distanța necesară prin mecanismul culisant și fixați poziția utilizând șurubul fluture al tubului de prindere.
5. Cu ajutorul bolțului culisant, deplasați șablonul în sus până când pivotul sferic este liber și capătul de bară poate fi demontat.
6. Montați noul capăt de bară și înșurubați-l pe bara axială până când pivotul sferic se aliniază perfect cu orificiul șablonului.

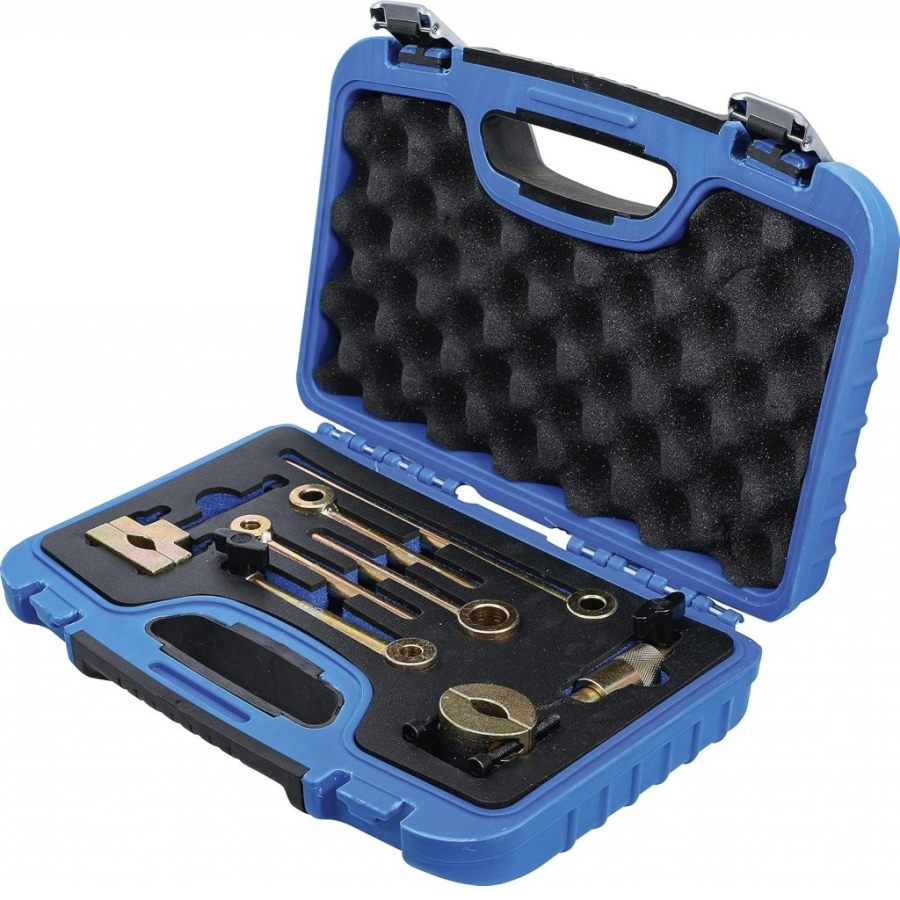

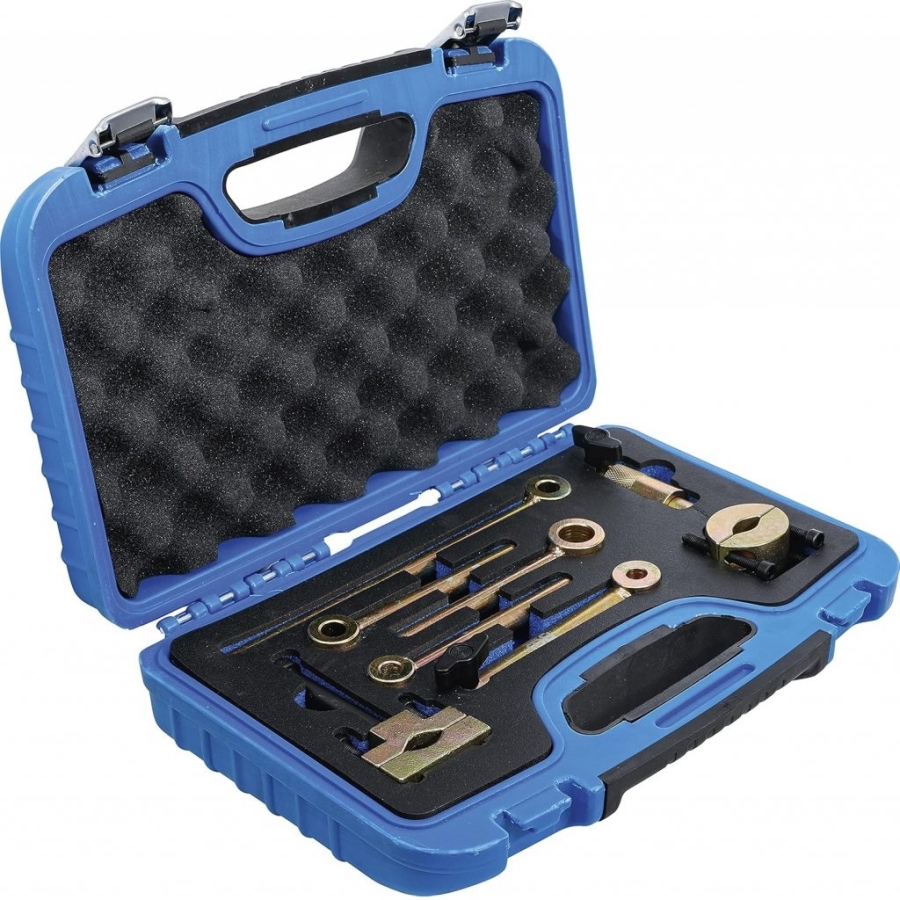

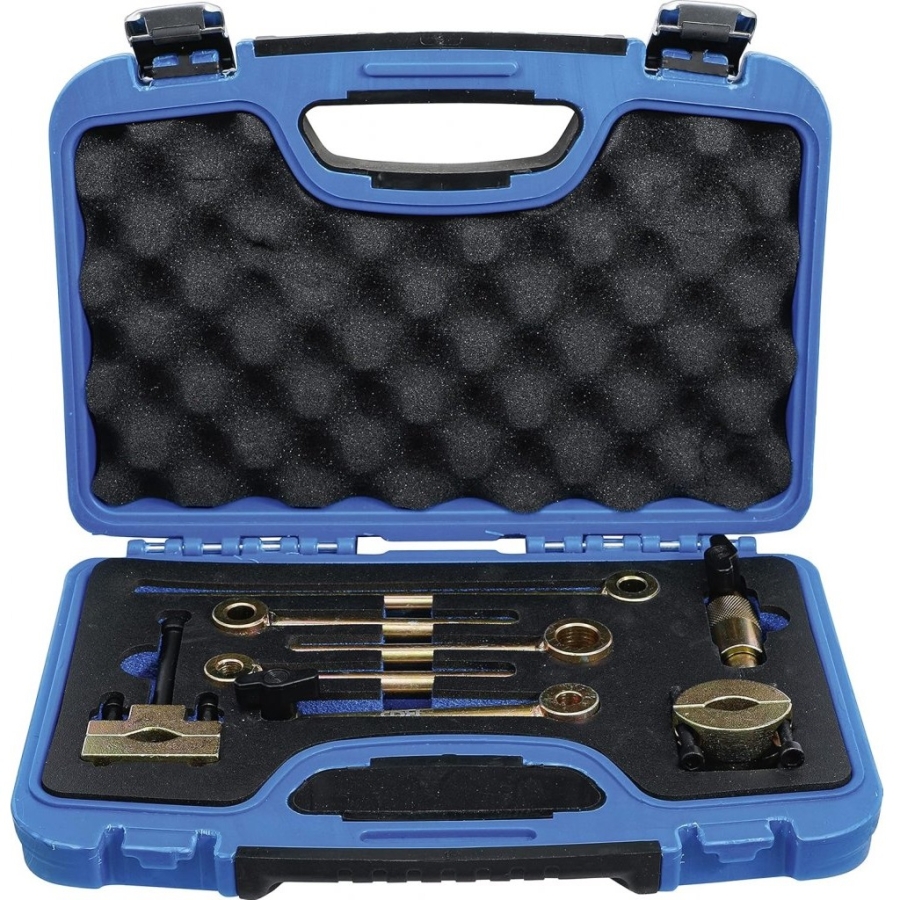

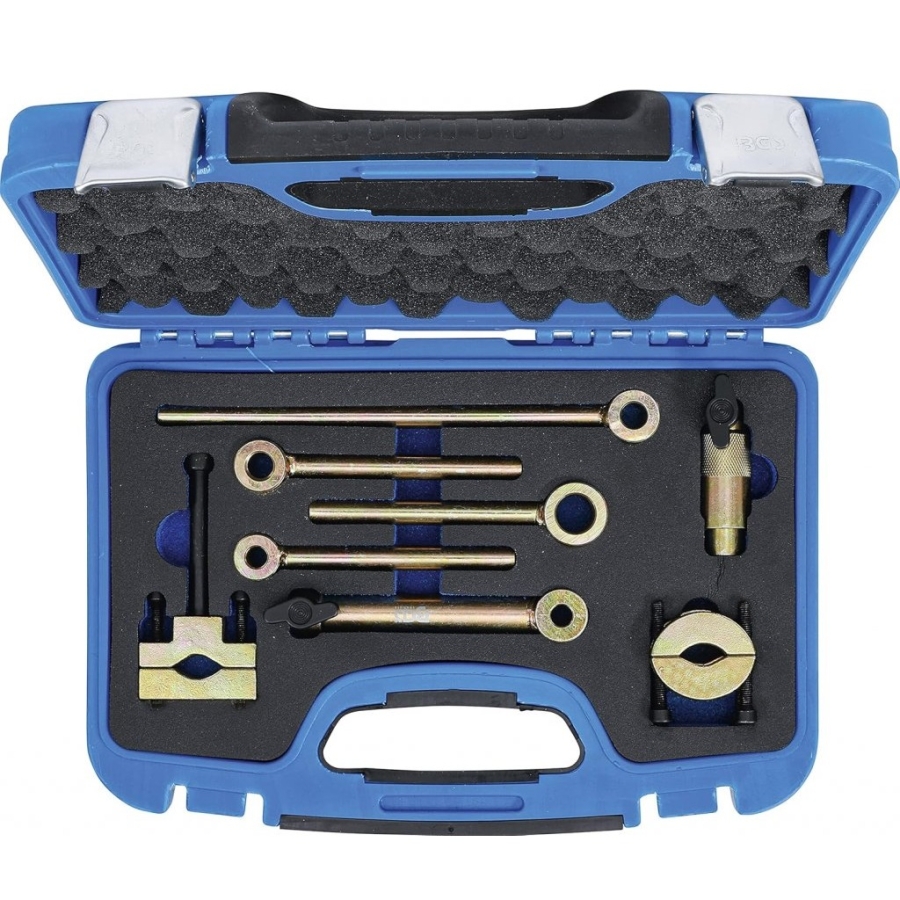

Conținutul pachetului

• Dispozitiv principal cu sistem de prindere
• Palpatoare de măsurare de 10 mm și 12 mm, versiuni scurte și lungi
• Palpator de măsurare de 17 mm pentru aplicații VW
• Unitate de fixare
• Palpator pentru măsurarea adâncimii
