Set de scule pentru simeringurile radiale ale arborelui cotit BMW N20, N26, N40, N42, N45, N46, N52, N53, N54 și N55

Acest set de scule este destinat înlocuirii simeringului radial frontal și a simeringului posterior al arborelui cotit, pe partea cutiei de viteze, la motoarele BMW compatibile.

Sculele de demontare incluse permit extragerea controlată a simeringurilor vechi, iar sculele de montaj dedicate asigură centrarea precisă și instalarea uniformă a simeringurilor noi la adâncimea corectă.

Motoare compatibile

N20, N26, N40, N42, N45, N45T, N46, N46T, N52, N53, N54, N55

Modele BMW compatibile

Potrivit, printre altele, pentru următoarele modele:

• 128i: 2008–2013
• 135i: 2008–2013
• 325i: începând cu 2006
• 325xi: până în 2006
• 328Ci: 2007–2012
• 328i: 2007–2012
• 328i xDrive: până în 2013
• 328xi: 2007–2012
• 330i: până în 2006
• 330xi: până în 2006
• 335Ci: 2007–2010
• 335i: 2007–2010
• 335is: 2011–2013
• 335xi: 2007–2010
• 525i: 2006–2007
• 525xi: 2006–2007
• 528i: 2008–2011
• 528xi: 2008–2010
• 530i: 2006–2007
• X3 3.0i: 2007–2010
• X3 3.0si: 2007–2010
• X3 xDrive28i: 2011–2012
• X5 3.0i: 2007–2010
• X6: 2008–2010
• Z4 3.0i: 2006–2008
• Z4 3.0si: 2006–2008
• Z4 sDrive35i: până în 2013
• Z4 sDrive35is: până în 2013

Pentru utilizare ca

BMW 110371, 110372, 119181, 119182, 119184, 119200, 119220, 119230, 119231, 119233, 119235, 119370, 2212822

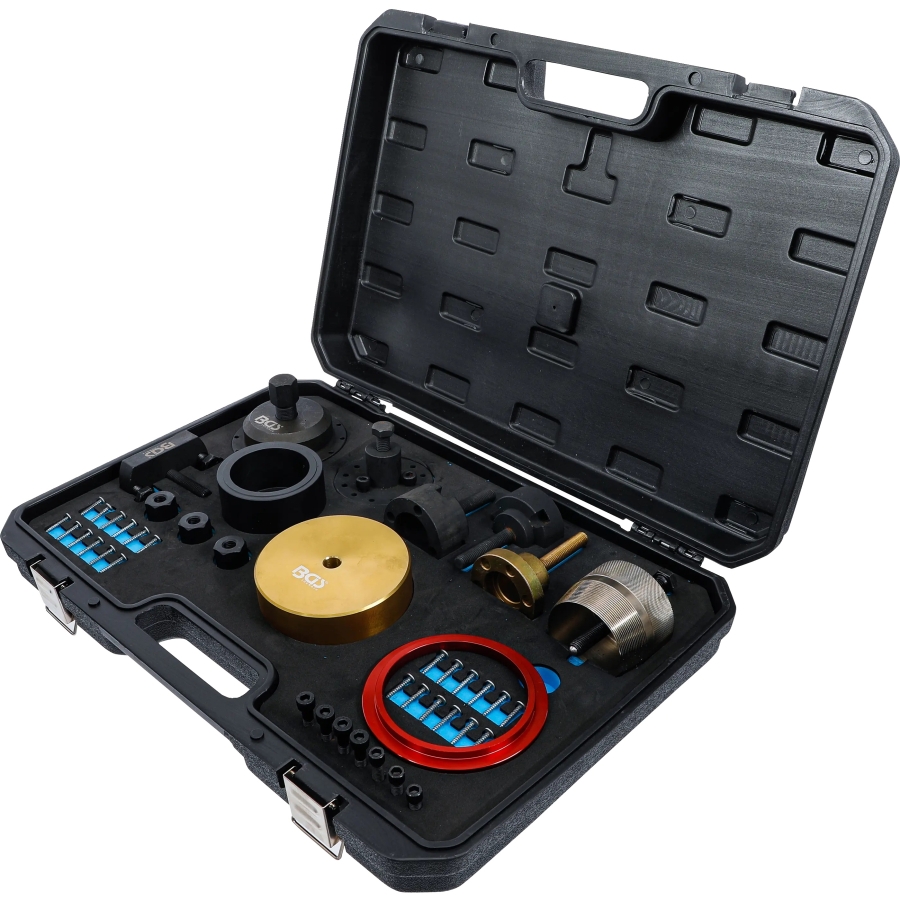

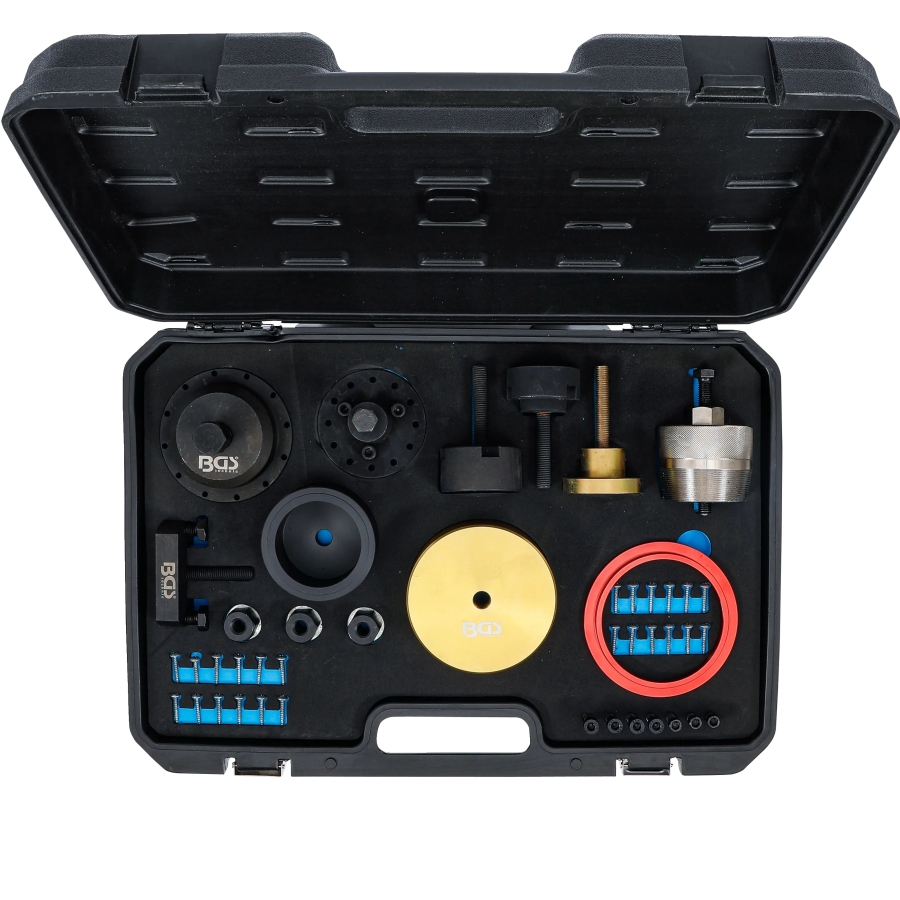

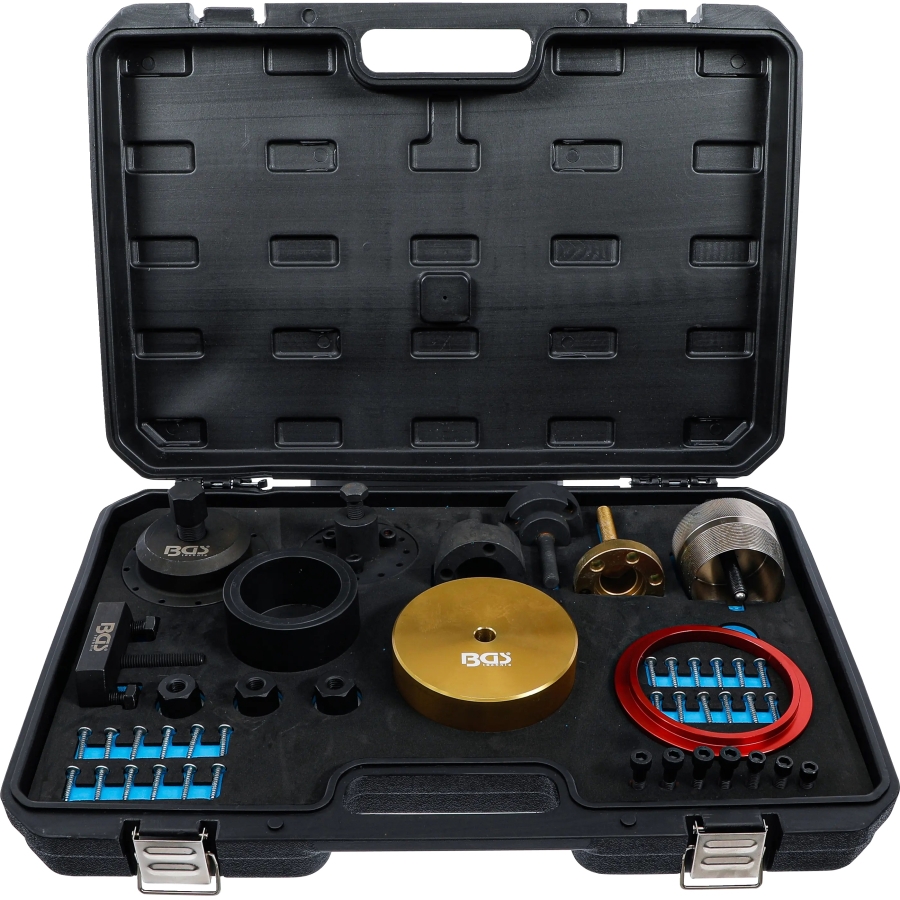

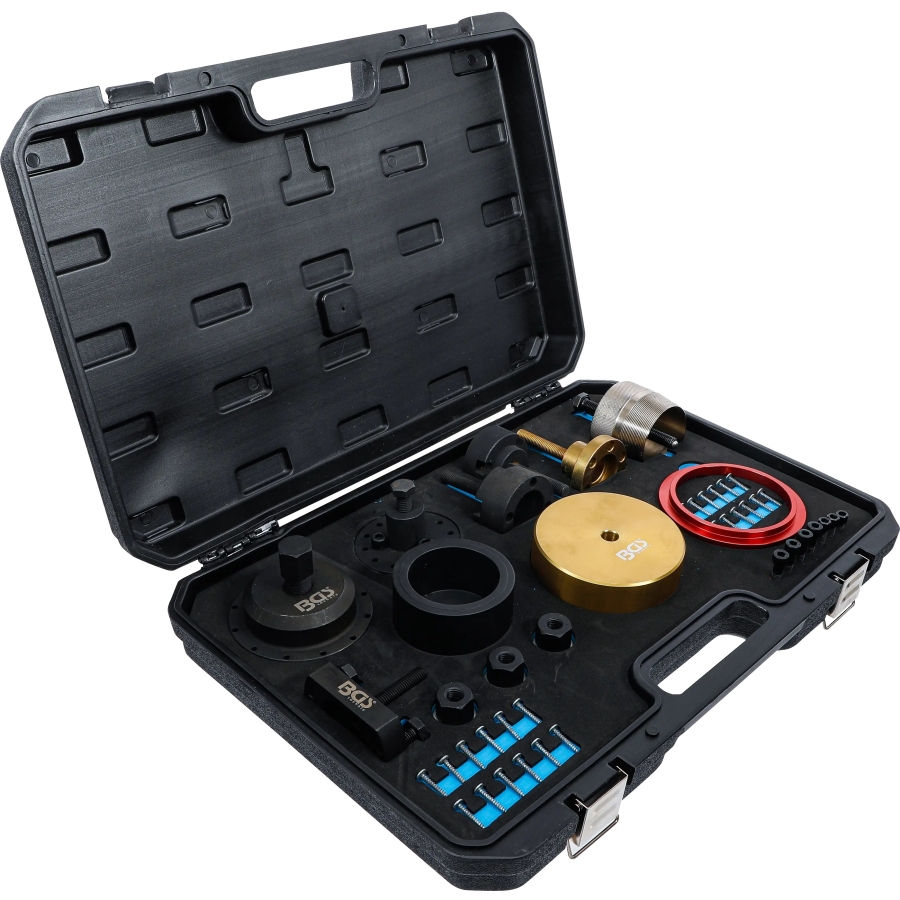

Conținutul livrării

• 3 x scule pentru demontarea simeringurilor
• 7 x scule pentru montarea simeringurilor
• 3 x piulițe de tragere
• 7 x șuruburi pentru fixarea sculelor
• 24 x șuruburi pentru extragerea simeringurilor radiale

Numerele originale sunt doar în scop de comparație; acesta nu este un instrument original!

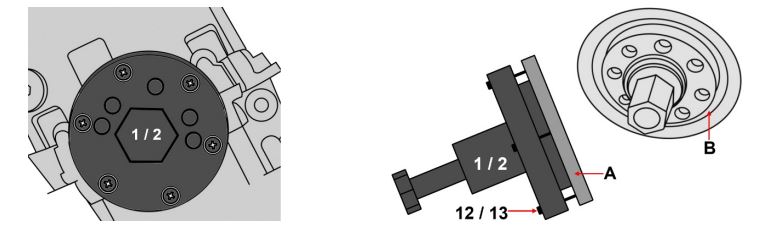

Demontare

• Poziționați scula (1) sau (2) pe simeringul radial (A).
• Fixați scula centrat pe simeringul radial (A), utilizând șuruburile (12) sau (13).
• Rotiți axul de extracție în sensul acelor de ceasornic pentru a extrage simeringul radial (A) din locașul său (B).

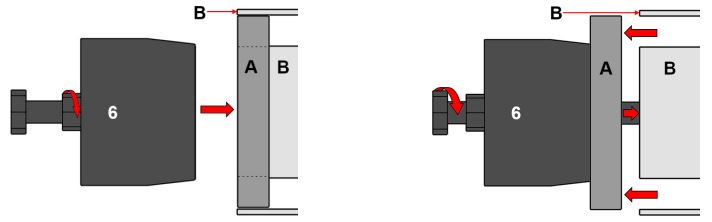

Variantă alternativă:

• Poziționați scula (6) pe simeringul radial (A).
• Fixați scula prin înșurubarea acesteia în sensul acelor de ceasornic în simeringul radial (A).
• Rotiți axul de extracție în sensul acelor de ceasornic pentru a extrage simeringul radial (A) din locașul său (B).

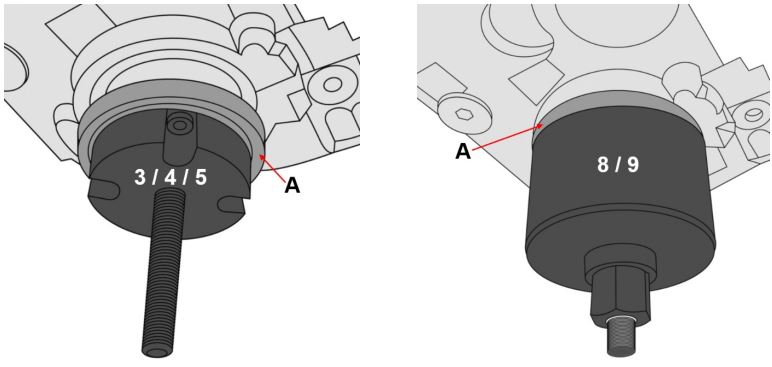

Montaj

• Fixați axul de montaj (3), (4) sau (5), cu simeringul radial (A) poziționat pe acesta, pe flanșa arborelui cotit, utilizând șuruburile (14).
• Glisați cupa de montaj (8) sau (9) peste axul montat. Selectați cupa de montaj în funcție de axul utilizat — (3), (4) sau (5) — și de simeringul radial (A).
• Fixați cupa de montaj cu piulița axului (11).
• În funcție de combinația de scule utilizată, poate fi necesar suplimentar inelul de montaj (10).
• Rotiți piulița axului în sensul acelor de ceasornic pentru a presa simeringul radial (A) în locașul său.
