Автомобилен тестер за напрежение и ток 1–48V

Автомобилният тестер за напрежение и ток 1–48V е професионален диагностичен инструмент, предназначен за бързи, прецизни и безопасни измервания в автомобилни електрически системи. Уредът позволява измерване на напрежение в диапазон от 1–48V DC и измерване на ток директно през гнездото на предпазителя посредством включения адаптер.

Големият LCD дисплей осигурява лесно разчитане на резултатите, а включените адаптери за предпазители тип Mini и ATO позволяват бързо свързване към автомобилните електрически вериги. Благодарение на пълния комплект аксесоари инструментът е подходящ за диагностика, откриване на неизправности и проверка на автомобилни електрически системи.

Подходящ за автосервизи, автомобилни техници и професионална употреба.

Технически характеристики

• Диапазон за измерване на напрежение: 1–48V DC
• Точност на измерване на напрежение: ±1%
• Диапазон за измерване на ток: макс. 30A при 48V DC (макс. 10 секунди)
• Точност на измерване на ток: ±1%
• Метод на измерване на ток: директно през гнездото на предпазителя чрез адаптер
• Работна температура: 0°C до 50°C
• Температура на съхранение: -20°C до 60°C
• Влажност при работа: <70% RH
• Влажност при съхранение: <80% RH
• Максимална работна височина: 2000 m
• Захранване: 1 × 9V батерия

Съдържание на комплекта

• 1 × Уред за измерване на напрежение и ток
• 2 × Щипки тип крокодил (1 червена / 1 черна)
• 1 × Кабел за измерване на напрежение с конектор за запалка, дължина 950 mm
• 1 × Кабел за измерване на ток с адаптер за предпазител, дължина 600 mm
• 1 × Червен измервателен кабел с изолирани конектори от двете страни, дължина 900 mm
• 1 × Черен измервателен кабел с изолирани конектори от двете страни, дължина 900 mm
• 2 × Измервателни сонди (червена / черна) с 4 mm конектори и предпазни капачки

Важна информация при употреба

• Измерването на ток може да се извършва само чрез използване на включения адаптер за предпазител.
• Винаги поставяйте обратно оригиналния предпазител или предпазител със същата стойност в адаптера, за да се гарантира правилна защита на електрическата верига.
• Не измервайте ток над 30A или напрежение над 48V.
• След измервания при максимално натоварване (30A или 48V) оставете уреда да се охлади поне 10 секунди преди повторна употреба.
• При продължителни измервания предпазителят може да се нагрее; изчакайте да се охлади преди демонтаж.

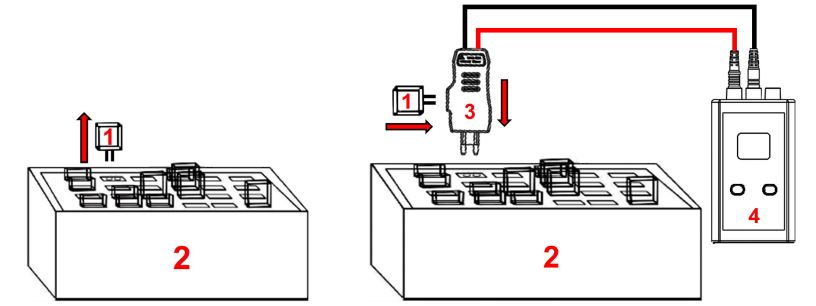

Измерване на постоянен ток

1. Изключете запалването на автомобила. Свържете измервателното устройство, както е показано на изображението.
2. Извадете предпазителя (1) на измерваната електрическа верига от кутията с предпазители (2) и поставете този предпазител (1) във адаптера за предпазители (3).
3. Поставете адаптера за предпазители (3) в гнездото на предпазителя на измерваната верига. Ако е необходимо, автомобилът може да бъде стартиран.

Забележка: Измерване на ток може да се извършва единствено чрез адаптера за предпазители.

4. Натиснете бутона "POWER", за да включите измервателното устройство (4).
5. Натиснете бутона "MODE", за да изберете режим „Измерване на ток“. На LCD дисплея ще се появи буквата "A".
6. Измерената стойност може да бъде отчетена на дисплея.

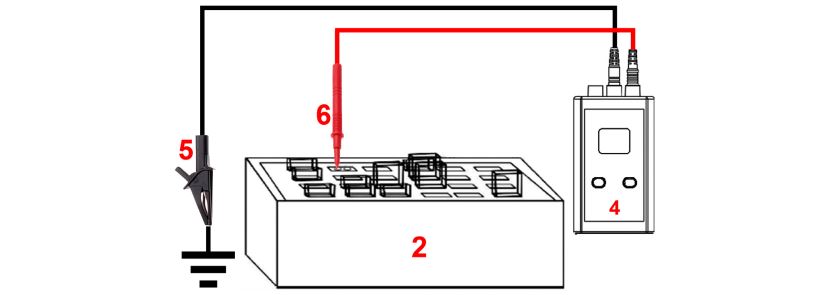

Измерване на постоянно напрежение

1. Изключете запалването на автомобила.
2. Свържете червения измервателен кабел към тестера и към измервателната сонда (6).
3. Свържете черния измервателен кабел към тестера и към крокодилската щипка.
4. Закрепете крокодилската щипка към подходяща точка за маса (масов кабел, болт и др.).
5. Натиснете бутона "POWER", за да включите измервателното устройство (4).
6. Натиснете бутона "MODE", за да изберете режим „Измерване на напрежение“. На LCD дисплея ще се появи буквата "V".
7. Измерването с измервателната сонда (6) може да започне. В показания пример е демонстрирано измерване на напрежение в гнездо за предпазител.
8. Ако измереното напрежение е под 1 V, стойност няма да бъде показана.
9. Ако полярността е неправилна по време на измерването, дисплеят ще покаже "ERR" и ще се активира звуков сигнал. Разменете връзките на измервателните кабели и повторете измерването.

Измерване на непрекъснатост (Continuity Test)

1. Изключете запалването на автомобила.
2. Свържете червения измервателен кабел към тестера и към червената крокодилска щипка.
3. Свържете черния измервателен кабел към тестера и към черната крокодилска щипка.
4. Натиснете бутона "POWER", за да включите устройството.
5. Натиснете бутона "MODE", за да изберете режим „Измерване на непрекъснатост“.
6. Измерването може да започне чрез използване на крокодилските щипки. Свържете електрическите клеми на тествания компонент към двете крокодилски щипки.
7. Ако измереното съпротивление е под 1 kΩ, на дисплея ще се покаже "ERR" и ще прозвучи звуков сигнал. Това показва, че компонентът има електрическа непрекъснатост.
