Dispozitiv pentru determinarea PMS și reglarea aprinderii

Dispozitiv profesional special conceput pentru determinarea precisă a punctului mort superior (PMS), a punctului de aprindere și a poziției pistonului la motoare pe benzină și diesel.

Este ideal pentru vehicule care nu dispun de marcaje PMS din fabrică, permițând determinarea exactă a poziției pistonului în timpul procedurilor de reglare și reparație ale motorului.

Potrivit pentru motoare pe benzină și diesel și utilizat frecvent pentru:

• Înlocuirea curelei de distribuție
• Înlocuirea garniturii chiulasei
• Reglarea distribuției motorului
• Revizii generale de motor
• Verificarea și reglarea momentului de aprindere

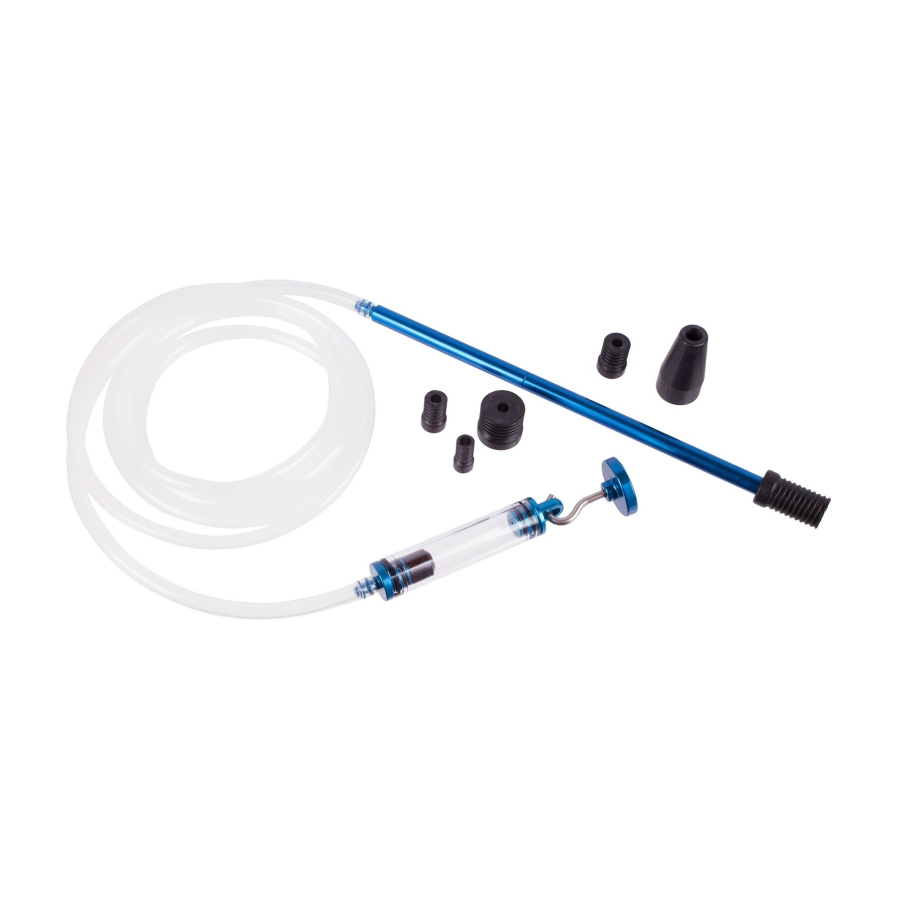

Furtunul de conectare se înșurubează în filetul bujiei sau al bujiei incandescente folosind adaptorul corespunzător. Pentru motoarele cu puțuri adânci pentru bujii se pot utiliza extensiile din aluminiu incluse.

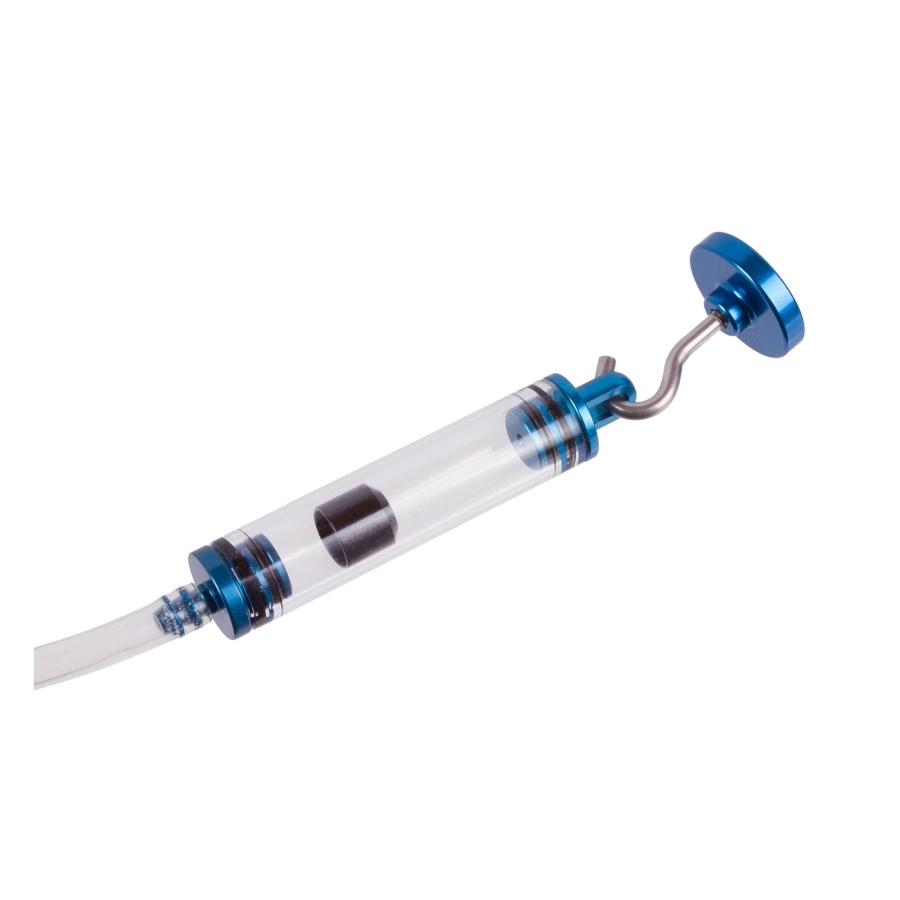

Unitatea de măsurare se fixează apoi într-o poziție adecvată folosind suportul magnetic și se conectează la furtun.

Instrucțiuni de utilizare

Pasul 1 – Poziționarea inițială

Rotiți lent arborele cotit în direcția normală de rotație a motorului până când pistonul din unitatea de măsurare se deplasează mai întâi în sus și apoi în jos.

Când pistonul ajunge în punctul cel mai jos, realizați un marcaj pe fulia arborelui cotit la poziția ora 6.

Pasul 2 – Rotirea arborelui cotit

Rotiți arborele cotit:

• o rotație completă
• plus încă 3/4 rotație

până când marcajul de pe fulie ajunge la poziția ora 3.

Pasul 3 – Măsurare precisă

Rotiți apoi foarte lent și uniform arborele cotit cu încă 1/4 rotație până când pistonul indicator din unitatea de măsurare se deplasează din nou în sus și apoi în jos.

Când pistonul ajunge în punctul cel mai jos, transferați marcajul de pe fulie pe capacul frontal al motorului.

Pasul 4 – Verificare

Repetați pasul 2 rotind arborele cotit:

• o rotație completă
• plus încă 3/4 rotație

până când marcajul de pe fulie ajunge din nou la poziția ora 3.

Apoi rotiți lent și uniform arborele cotit cu încă 1/4 rotație până când pistonul indicator se deplasează din nou în sus și revine în punctul cel mai jos.

Pasul 5 – Determinarea finală a PMS

Verificați alinierea dintre:

• marcajul de pe fulia arborelui cotit
• marcajul de pe capacul frontal al motorului

Dacă marcajele nu sunt perfect aliniate:

• eliminați marcajul de pe fulie
• corectați-l conform marcajului de pe capacul frontal

Repetați procedura până când cele două marcaje sunt perfect aliniate.

După alinierea exactă a marcajelor, poziția precisă a punctului mort superior (PMS) a fost determinată.

Aplicații în atelier

Potrivit pentru:

• Determinarea punctului mort superior (PMS)
• Reglarea momentului de aprindere
• Înlocuirea curelei de distribuție
• Înlocuirea garniturii chiulasei
• Proceduri de reglare a distribuției
• Reparații și întreținere motoare

Potrivit pentru motoare pe benzină și diesel.

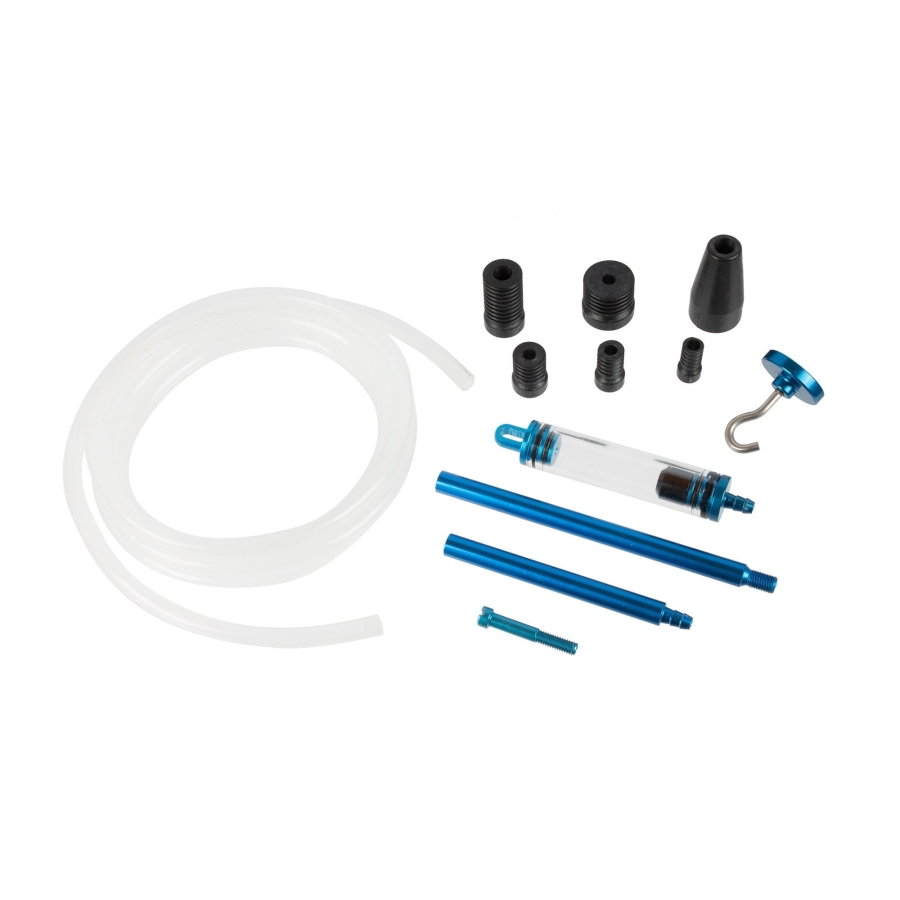

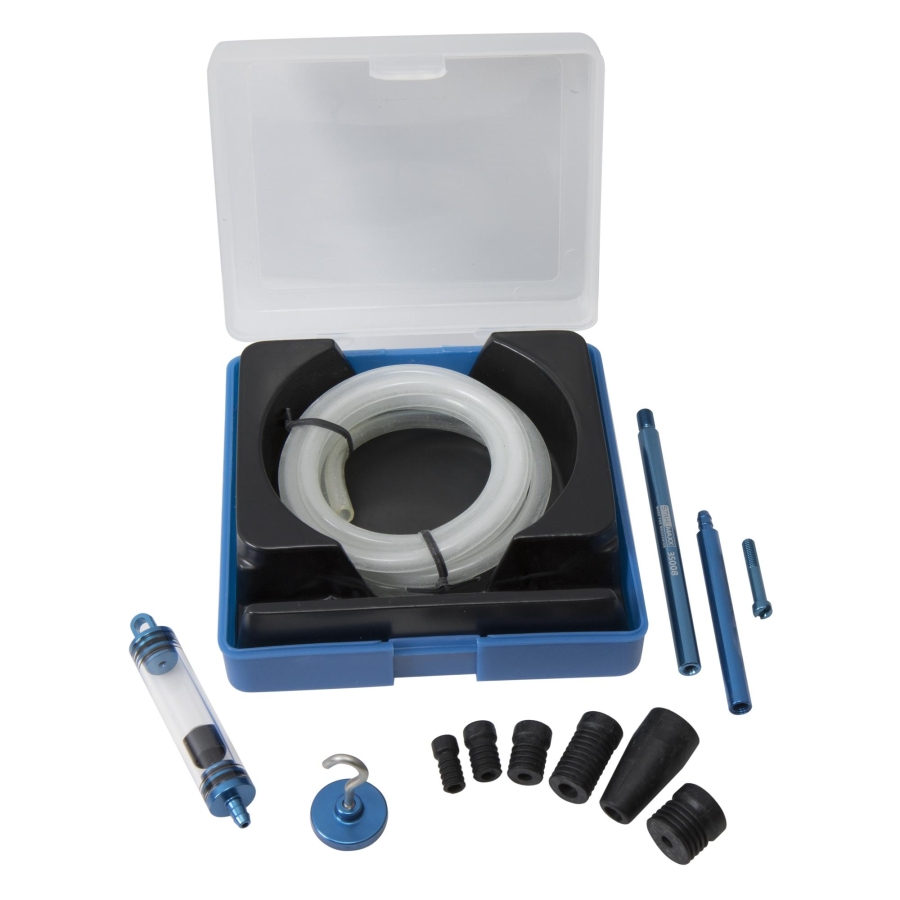

Conținutul setului

• 1 x Unitate de măsurare
• 1 x Suport magnetic
• 1 x Furtun de conectare

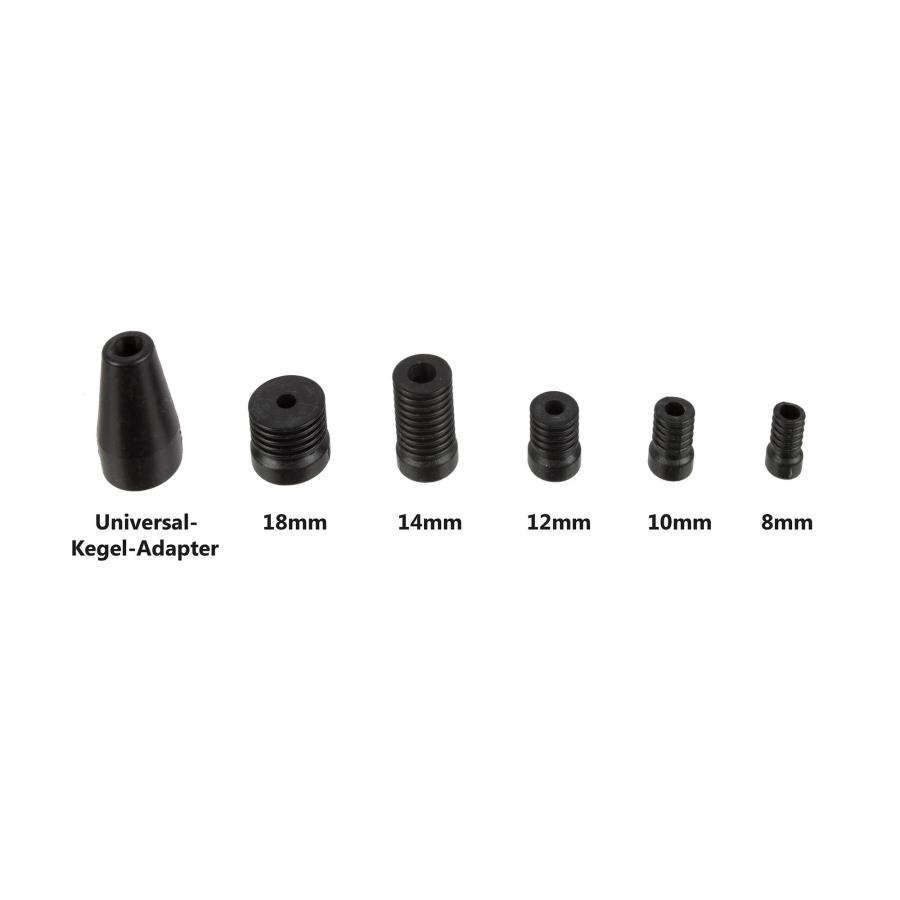

• 6 x Adaptoare pentru bujii și bujii incandescente:
  • 8 mm
  • 10 mm
  • 12 mm
  • 14 mm
  • 18 mm
  • Adaptor conic universal

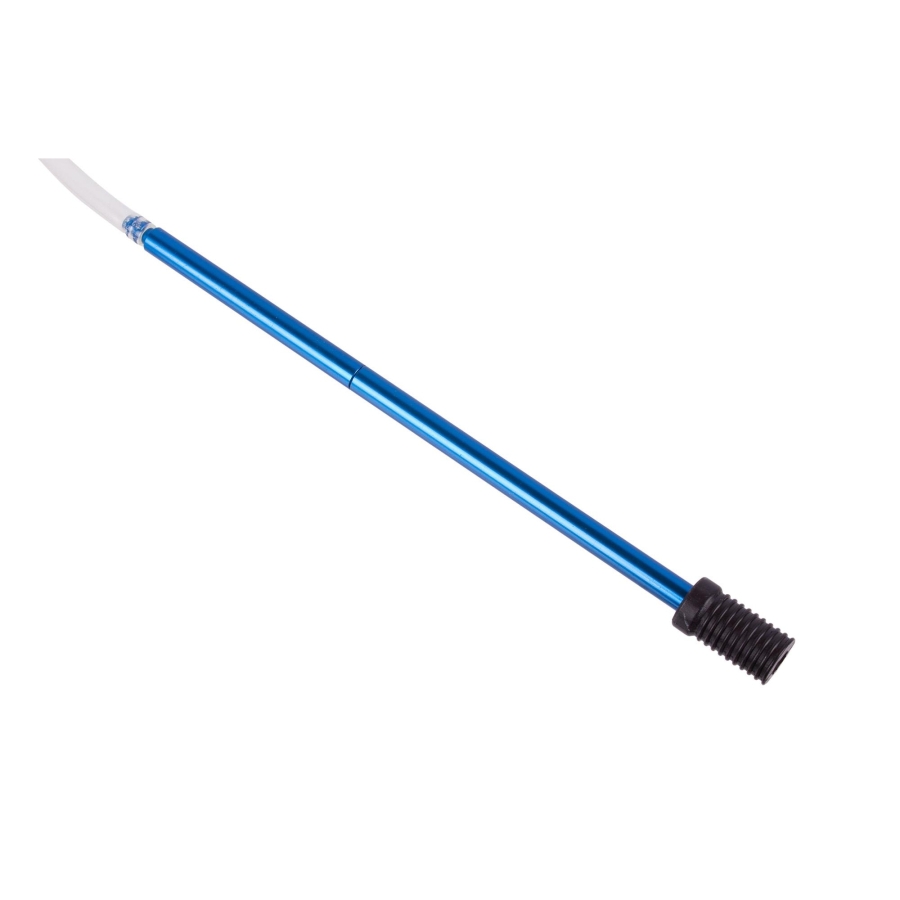

• 2 x Extensii din aluminiu pentru puțuri adânci pentru bujii:
  • 60 mm
  • 160 mm

Avantaje tehnice

• Determinare precisă a PMS
• Potrivit pentru motoare fără marcaje PMS din fabrică
• Utilizare universală pentru motoare pe benzină și diesel
• Sistem flexibil de adaptoare
• Potrivit pentru puțuri adânci pentru bujii
• Construcție profesională pentru atelier

Conceput pentru utilizare profesională în service-uri auto.
