Универсален комплект инструменти за фиксиране на зъбни колела на разпределителен вал

Професионален комплект специализирани инструменти, предназначен за фиксиране на зъбните колела на разпределителния вал при смяна на ангренажен ремък и процедури по ангренажната система.

Инструментите са подходящи за:

• Двигатели с един разпределителен вал
• Двигатели с два разпределителни вала
• V-образни двигатели с 4 разпределителни вала

При някои дизелови двигатели инструментите могат да се използват и за фиксиране между зъбното колело на разпределителния вал и зъбното колело на дизеловата горивна помпа.

Комплектът осигурява надеждно позициониране на ангренажните компоненти по време на сервизни и ремонтни процедури.

Универсална съвместимост с автомобили

Универсално подходящ за автомобили на производители като:

• Audi
• Alfa Romeo
• Chrysler
• Citroen
• Ford
• Honda
• Hyundai
• Isuzu
• Land Rover
• Lexus
• Mazda
• Mitsubishi
• Peugeot
• Renault
• MG
• Seat
• Skoda
• Subaru
• Toyota
• Opel
• Volkswagen
• Volvo

Съдържание на комплекта

Инструмент за двойни разпределителни валове

• Инструмент за фиксиране на двойни разпределителни валове
• Късо свързващо рамо
• Дълго свързващо рамо

Инструмент за единичен разпределителен вал

• Инструмент за фиксиране на единичен разпределителен вал
• Къс фиксиращ винт
• Дълъг фиксиращ винт

Размери на дунапренената вложка

• Дължина: 408 mm
• Ширина: 189 mm
• Височина: 32 mm

Приложение в сервизни условия

Подходящ за:

• Смяна на ангренажен ремък
• Фиксиране на зъбни колела на разпределителен вал
• Процедури по центровка на двигателя
• Фиксиране на зъбно колело на дизелова горивна помпа
• Сервизни процедури при DOHC двигатели
• Центровка на V-образни двигатели
• Ремонт и поддръжка на двигатели

Подходящ за бензинови и дизелови двигатели.

Технически предимства

• Универсално приложение
• Подходящ за двигатели с 1, 2 и 4 разпределителни вала
• Съвместим с V-образни двигатели
• Гъвкави конфигурации за фиксиране
• Професионална сервизна конструкция
• Организирана система с дунапренена вложка

Предназначен за професионални автомобилни сервизи.

Универсално приложим за V-образни двигатели с два разпределителни вала (DOHC) и четири разпределителни вала.

Фиксира позицията на шайбите на ангренажния ремък по време на смяна на ангренажния ремък, а също така е подходящ за фиксиране между шайбата на разпределителния вал и шайбата на дизеловата горивонагнетателна помпа при някои дизелови двигатели.

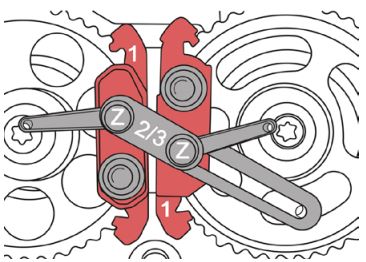

Инструментът се монтира върху зъбите на шайбите на разпределителния вал и фиксира шайби, разположени паралелно или изместени една спрямо друга.

Ръкохватките с тресчотков механизъм (Z) позволяват лесно затягане в правилната позиция.

Специалният дизайн позволява използване върху шайби с фланец.

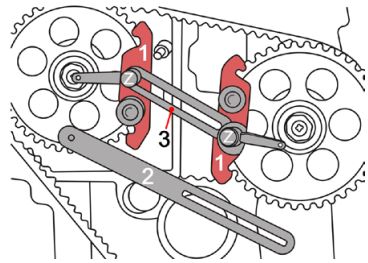

Дълго свързващо рамо (2) за фиксиране на шайби, разположени на голямо разстояние една от друга.

Подходящ за шайби с ширина от 20 до 35 mm.

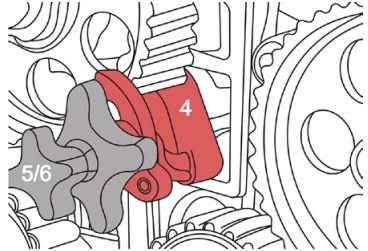

Инструментът фиксира шайбата на разпределителния вал по време на монтаж на ангренажния ремък.

Особено полезен при подравняване на шайби на разпределителния вал, разположени на голямо разстояние една от друга.

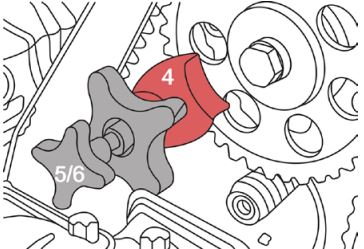

Фиксиращият инструмент се поставя свободно върху шайбата на разпределителния вал като напълно сглобен инструмент, подравнява се и след това се закрепва.

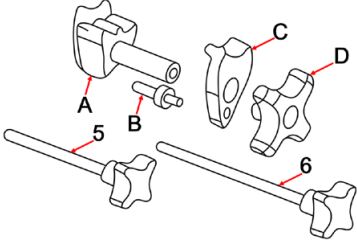

Позиционирайте основния компонент (A) от задната страна на шайбата на ангренажния ремък и в нейните зъби.

Монтирайте предната притискаща плоча на инструмента (C) върху челната страна на шайбата на ангренажния ремък.

След това целият инструмент се закрепва към шайбата на ангренажния ремък чрез затягане на ръчното колело (D).

След това инструментът се фиксира с къс или дълъг заключващ винт на ръчното колело (5/6).
