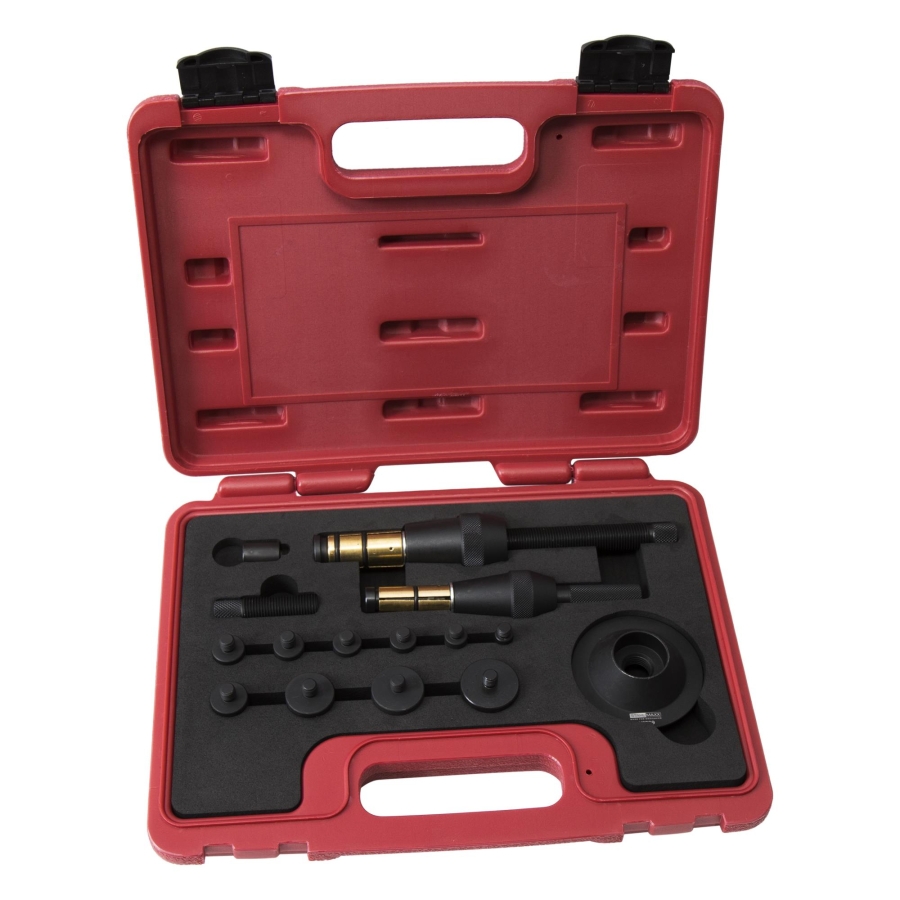

Комплект инструменти за центровка на съединител

Професионален комплект инструменти за точно центриране на съединителни дискове при монтаж на съединител и сервизиране на трансмисии.

Комплектът е подходящ за автомобили със или без пилотен лагер и може да се използва при еднодискови и двудискови съединителни системи.

Благодарение на универсалната разпъваща система и големия избор от адаптери, инструментът осигурява стабилно и прецизно центриране на различни диаметри на главината в профила на съединителния диск.

Правилната центровка значително улеснява последващия монтаж на скоростната кутия, намалява времето за работа и предотвратява необходимостта от повторен демонтаж на притискателния диск.

Подходящ за:

• Лекотоварни автомобили
• SUV
• Лекотоварни превозни средства

Съвместим с:

• Предно предаване
• Задно предаване
• Двойно предаване

Основни характеристики

• Прецизна центровка на съединителния диск
• Подходящ за системи със или без пилотен лагер
• Съвместим с еднодискови и двудискови съединители
• Универсални разпъващи адаптери за различни диаметри
• Стабилно фиксиране в профила на главината
• Улеснява монтажа на трансмисията
• Намалява времето за ремонт
• Подходящ за професионални автомобилни сервизи

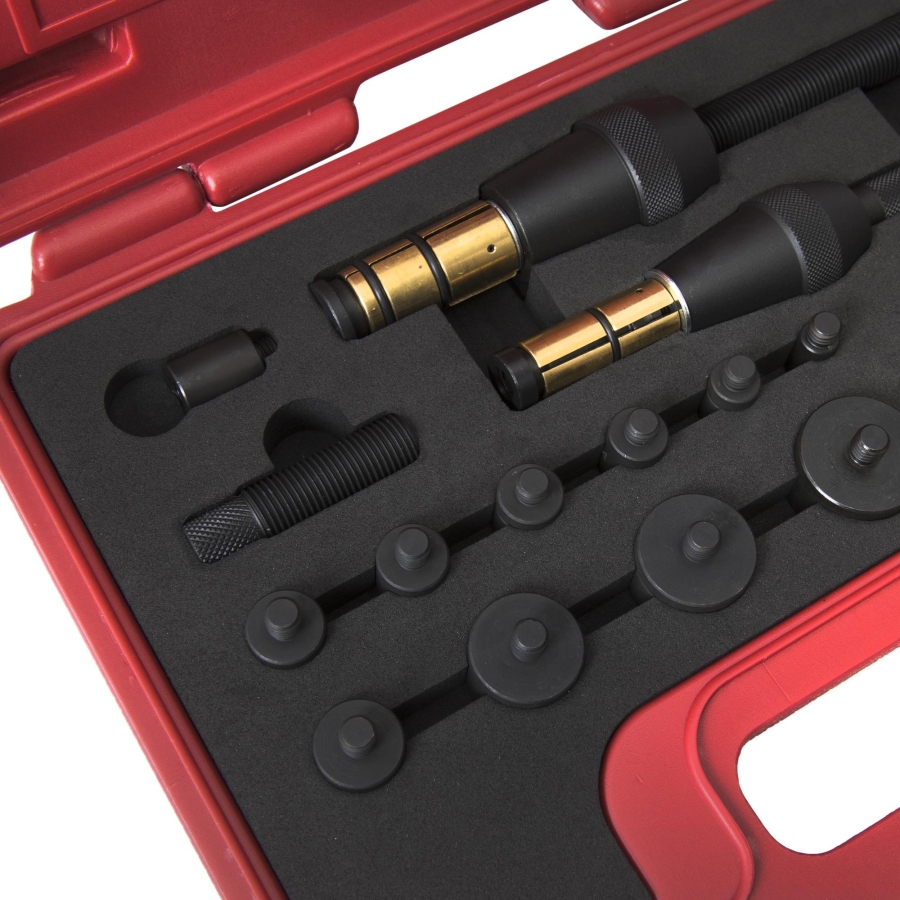

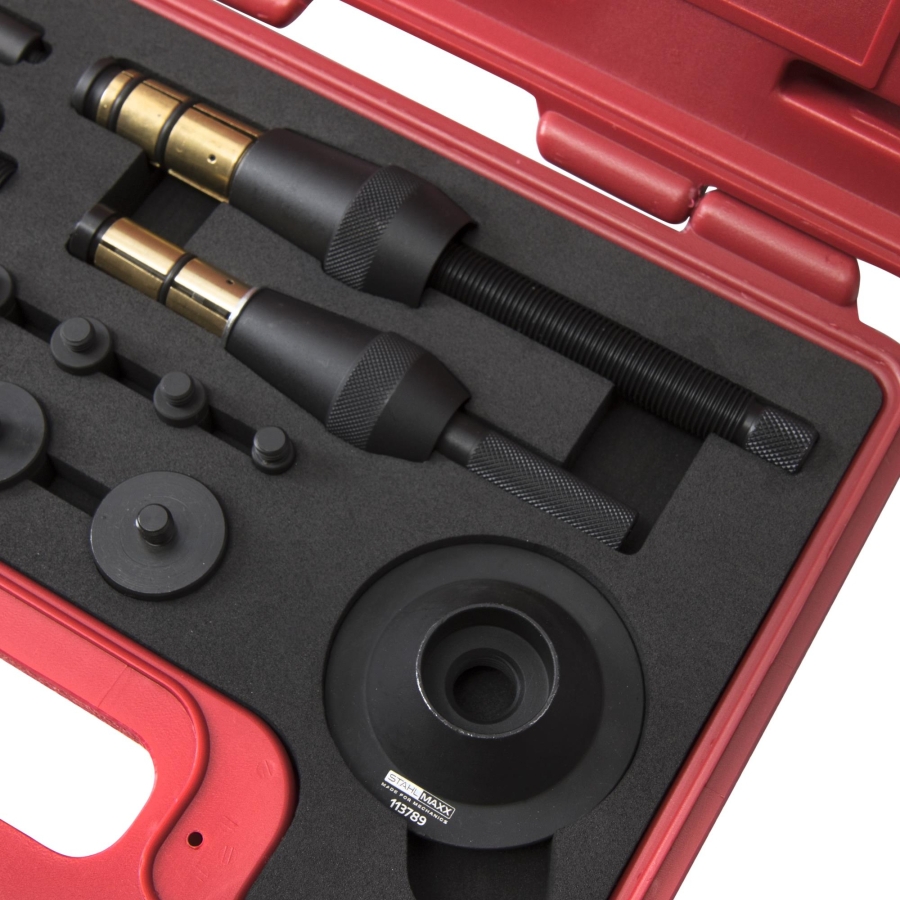

Технически характеристики

Къс водач за шпиндел

• Дължина: 55 mm
• Резба: M15 x 1.5
• Диапазон на дорника: 15–19 mm

Среден водач за шпиндел

• Дължина: 150 mm
• Резба: M15 x 1.5
• Диапазон на дорника: 15–19 mm

Дълъг водач за шпиндел

• Дължина: 200 mm
• Резба: M15 x 1.5
• Диапазон на дорника: 20–26 mm

Удължител за адаптер на пилотен лагер

• Дължина: 26 mm

Малък конусен адаптер

• Двустранен дизайн
• Вътрешна резба: M15 x 1.5
• Диапазон:
  • 19–28 mm
  • 21–30 mm

Голям конусен адаптер

• Двустранен дизайн
• Вътрешна резба: M15 x 1.5
• Диапазон:
  • 26–31 mm
  • 28–35 mm

Адаптер за двудисков съединител

Подходящ за съединители без пилотен лагер.

• Двустранен дизайн
• Диапазон:
  • 29–51 mm
  • 49–69 mm

Адаптери за пилотен лагер

Подходящи за съединители с пилотен лагер.

Включени диаметри:

• 10 mm
• 12 mm
• 14 mm
• 15 mm
• 16 mm
• 17 mm
• 19 mm
• 25 mm
• 27 mm
• 30 mm

Предимства при сервизна работа

Комплектът подобрява точността при монтаж на съединителя и предотвратява проблеми при центровката на скоростната кутия.

Намалява:

• Времето за монтаж
• Неправилната центровка на съединителя
• Затрудненията при монтаж на скоростната кутия
• Повторния демонтаж на притискателния диск
• Времето за престой в сервиза

Подходящ за ежедневна професионална употреба.

Посочените OEM номера са само за идентификация и сравнение. Продуктът не представлява оригинален OEM инструмент.

Версия на съединителя с пилотен лагер

• Изберете адаптер с подходящ диаметър и съответния шпиндел.
• Завийте адаптера към предния край на шпиндела.

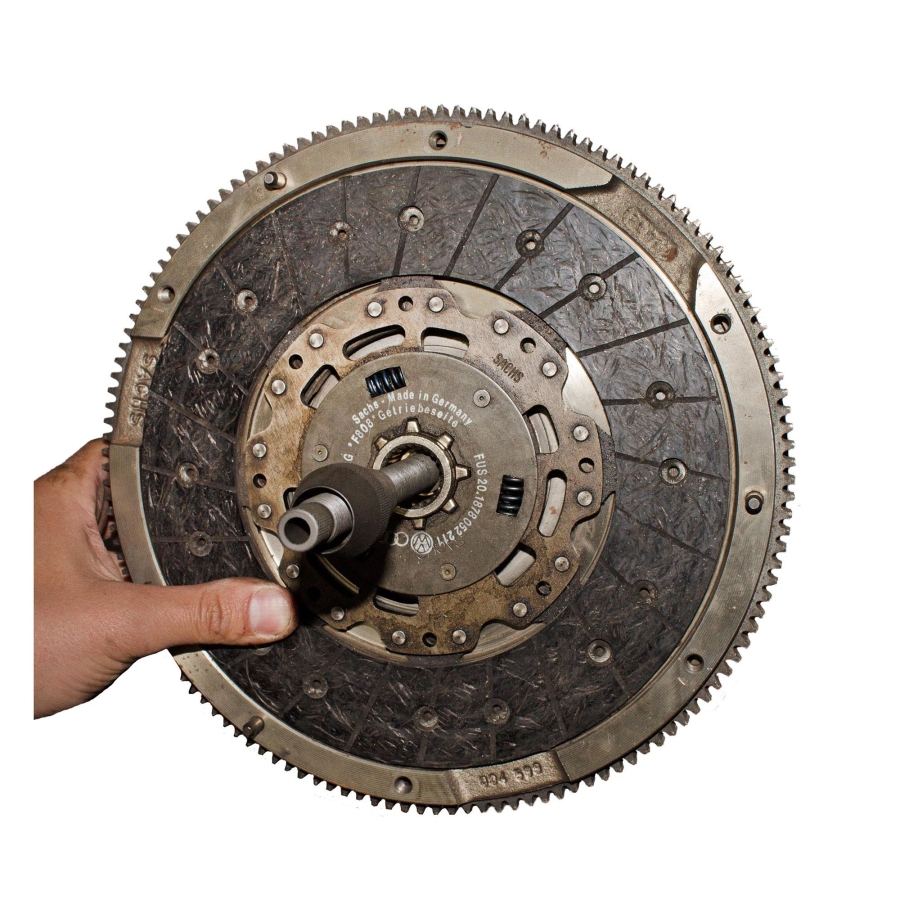

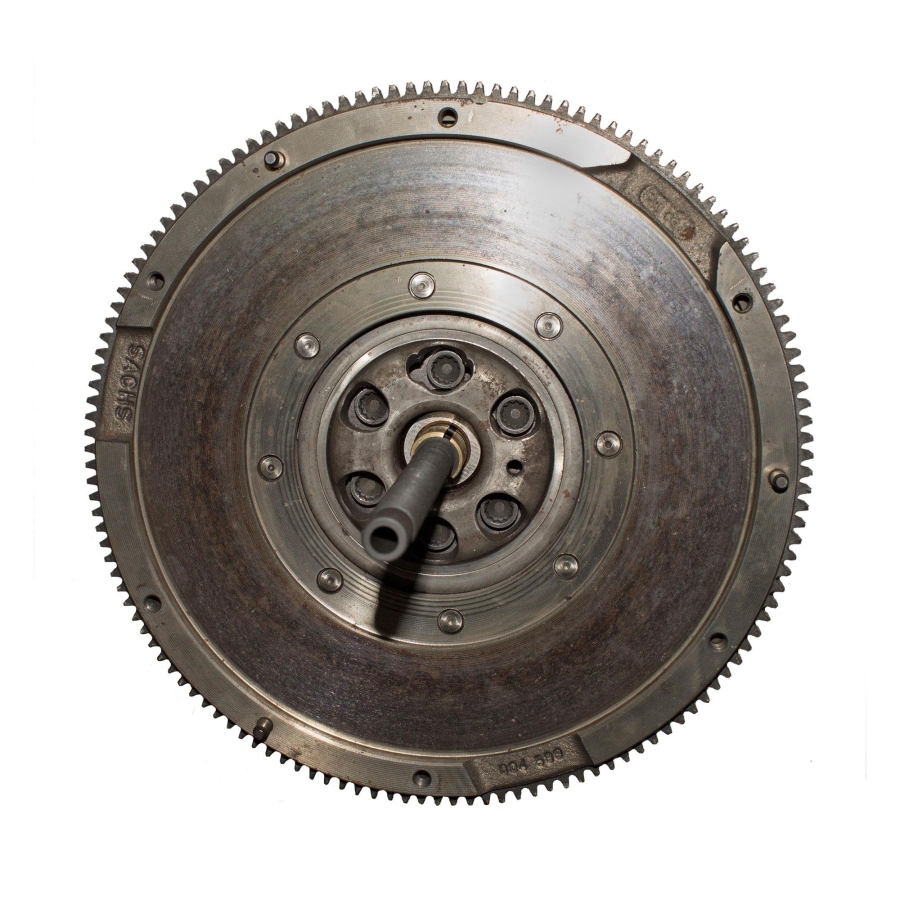

• Поставете инструмента през феродовия диск в пилотния лагер и разширете шпиндела, докато се постигне твърда фиксация.
• Сега може да монтирате съединителя. Затягайте болтовете равномерно по диагонал.

Версия на съединителя без пилотен лагер

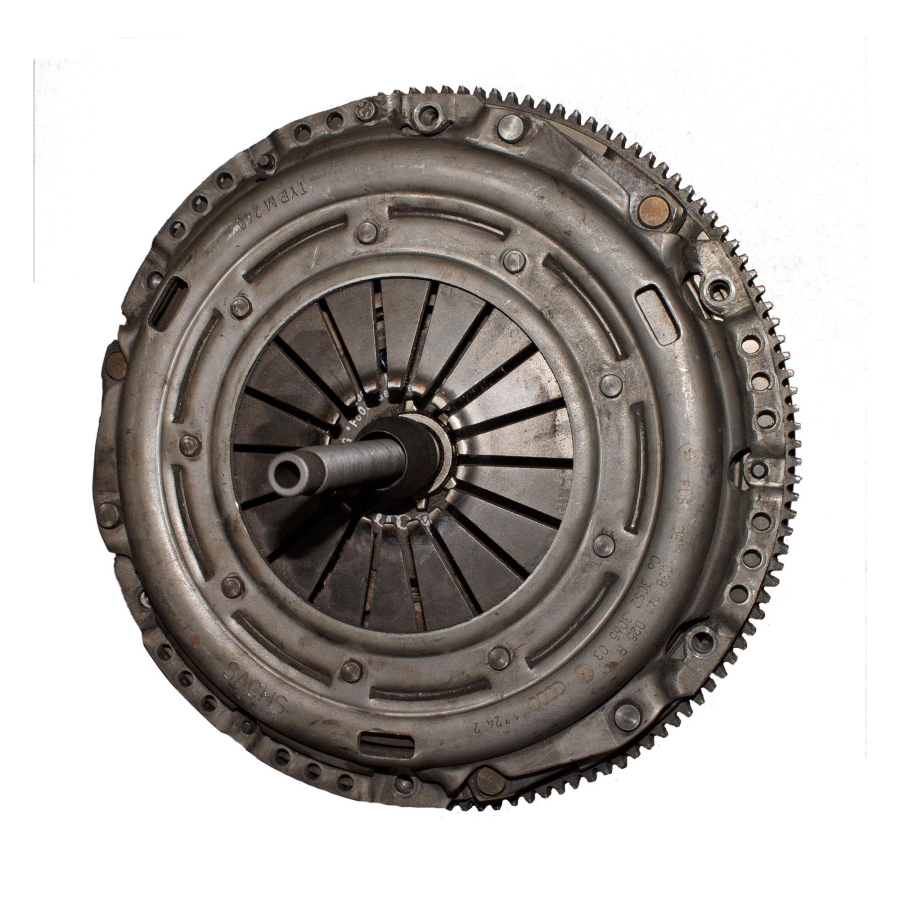

• Изберете шпиндел с подходящ диаметър и го разширете във феродовия диск.
• Използвайте конусния адаптер за притискателния диск и го завийте върху шпиндела, докато прилегне плътно.
• След това затегнете болтовете равномерно по диагонал.

Използване с конусни адаптери

• Ако няма наличен подходящ адаптер за пилотен лагер, центровката може да се извърши и чрез разширяемите шпиндели и конусните адаптери.
• Препоръчваме, когато е възможно, да се използват адаптерите за пилотен лагер, тъй като осигуряват по-добра стабилност.

Използване на удължителя за пилотен лагер

• Използвайте дистанционния елемент между шпиндела и адаптера за пилотен лагер, ако разстоянието между пилотния лагер и феродовия диск го изисква.

Използване на къс шпиндел

• При някои автомобили с ограничено пространство може да е необходимо използването на късата версия на шпиндела.
• Завийте шпиндела към адаптера с подходящ диаметър, след което монтирайте късия шпиндел.
