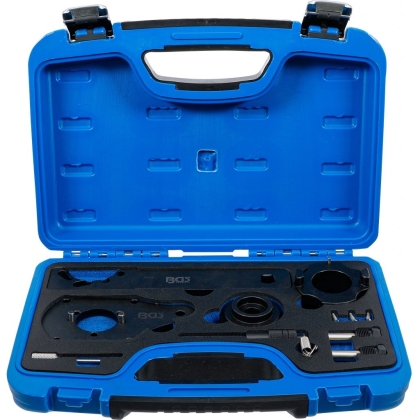

Комплект за зацепване на двигател за Opel 1.3 CDTi дизел (B13DTE / B13DTR / B13DTC)

Този комплект за зацепване е предназначен за проверка и настройка на фазите при Opel 1.3 CDTi дизелови двигатели.

Специално разработен за Opel Corsa E, комплектът осигурява точно фиксиране и позициониране на компонентите при обслужване на ангренажната верига.

Функционалност

Комплектът позволява:

• Фиксиране на коляновия вал в правилна позиция
• Подравняване и фиксиране на разпределителните валове
• Настройка на сензорната шайба на разпределителния вал
• Фиксиране на обтегача на веригата
• Прецизно обслужване на ангренажната система

Съвместимост с автомобили

Подходящ за:

• Opel Corsa E 1.3 CDTi (2015–2017)

Съвместимост с двигатели

Съвместим с двигатели със следните кодове:

LKU / B13DTE, LKU / B13DTR, LKV / B13DTC

OEM съответствие

Инструментите съответстват на:

EN-46775, EN-46785, EN-50515, EN-51500, KM-662-C, KM-955-1

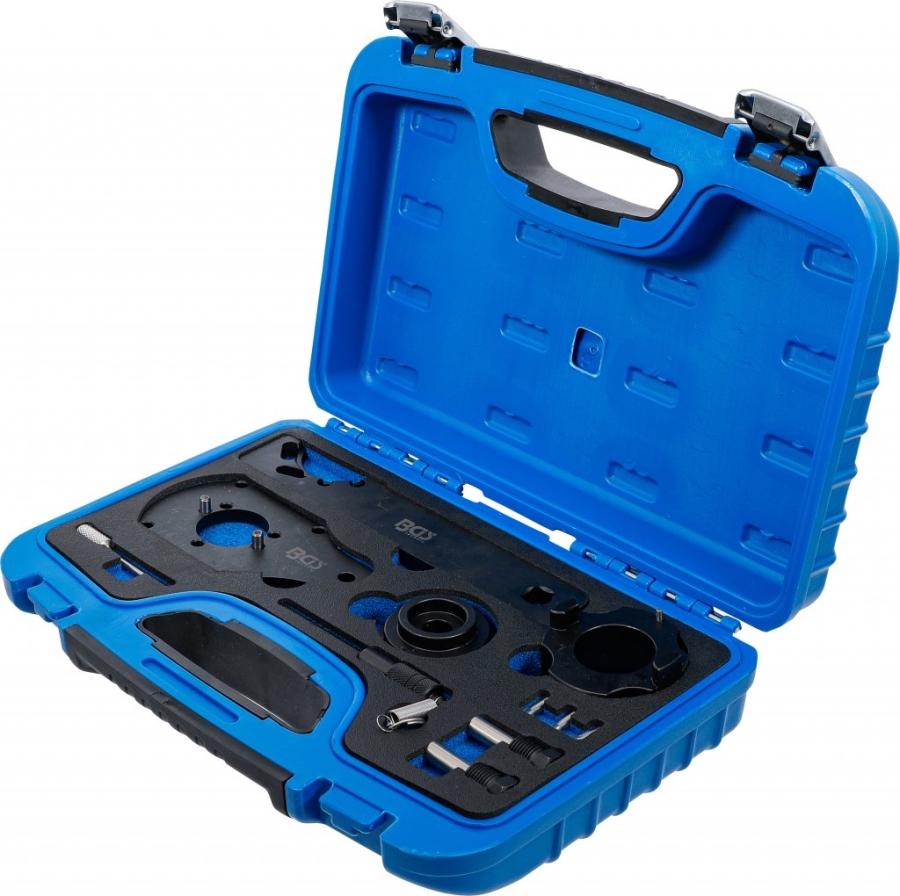

Съдържание на комплекта

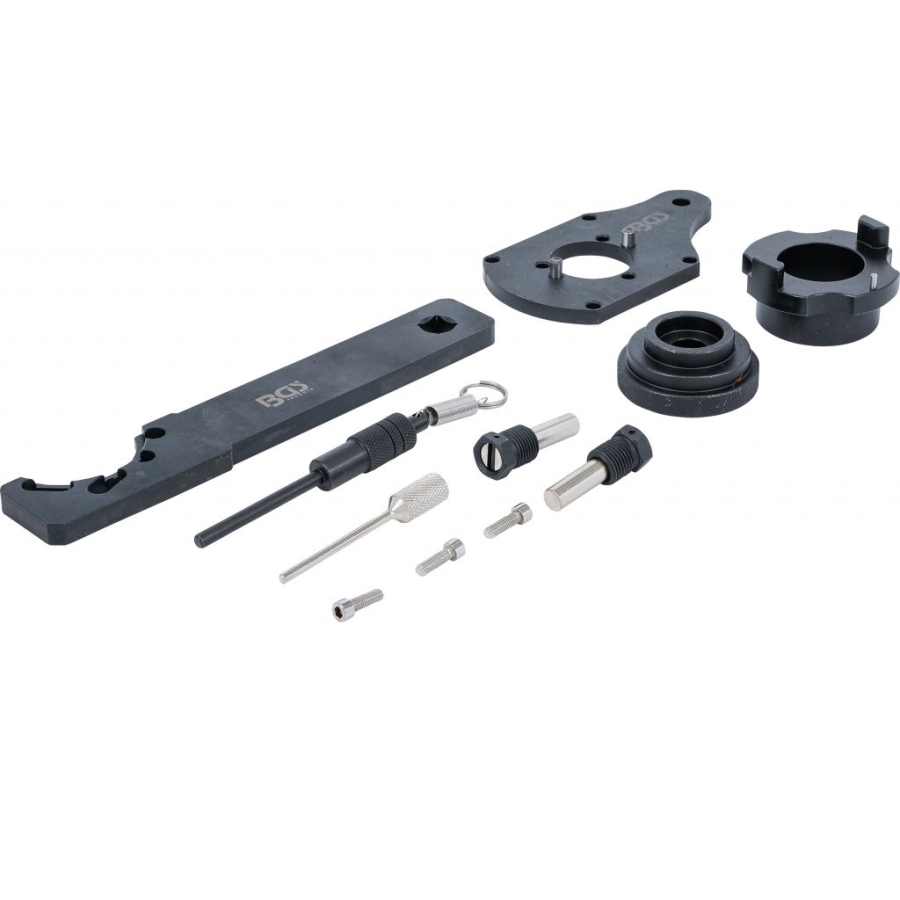

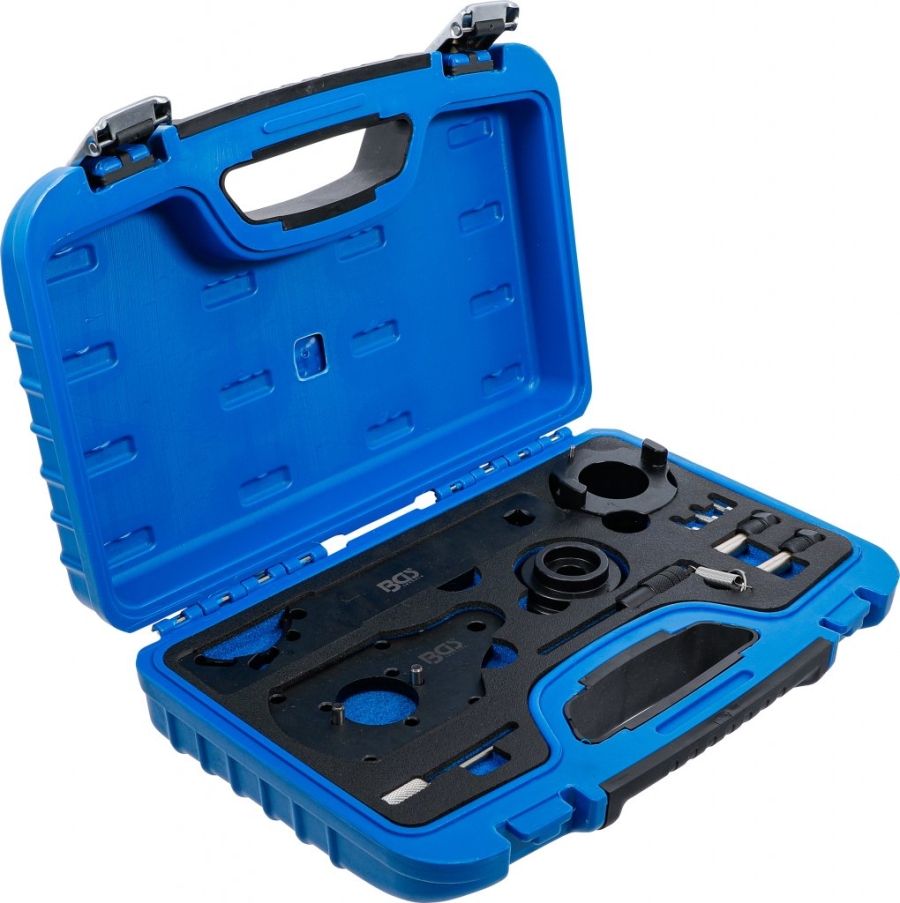

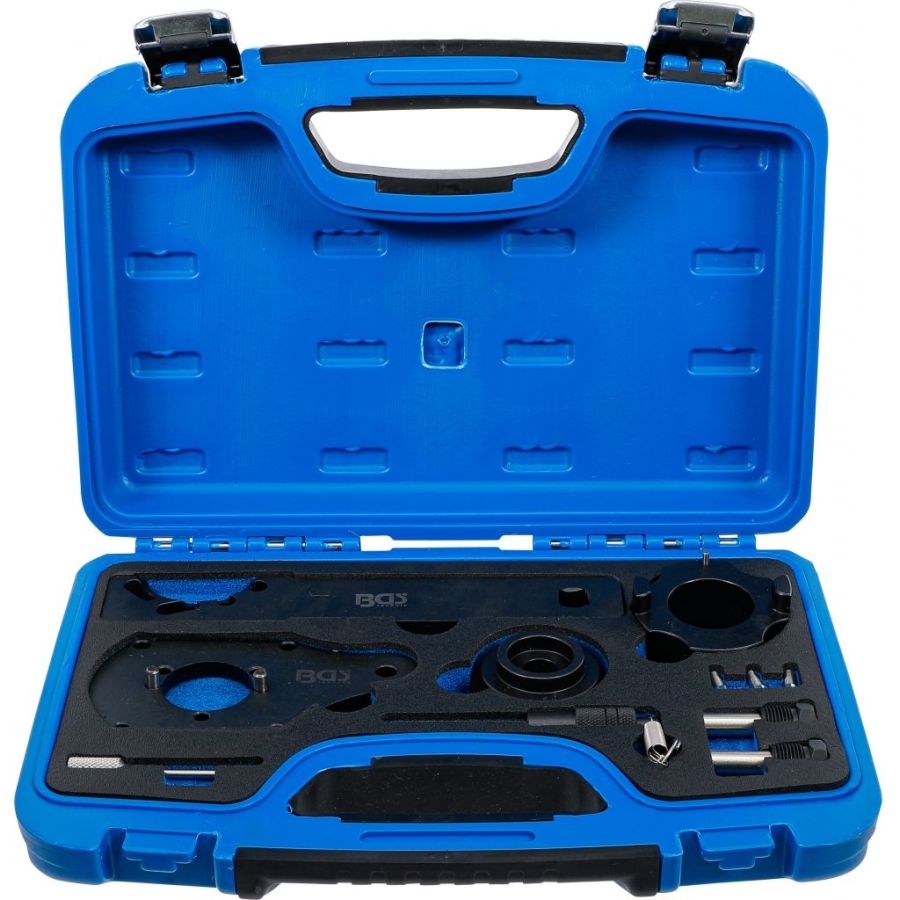

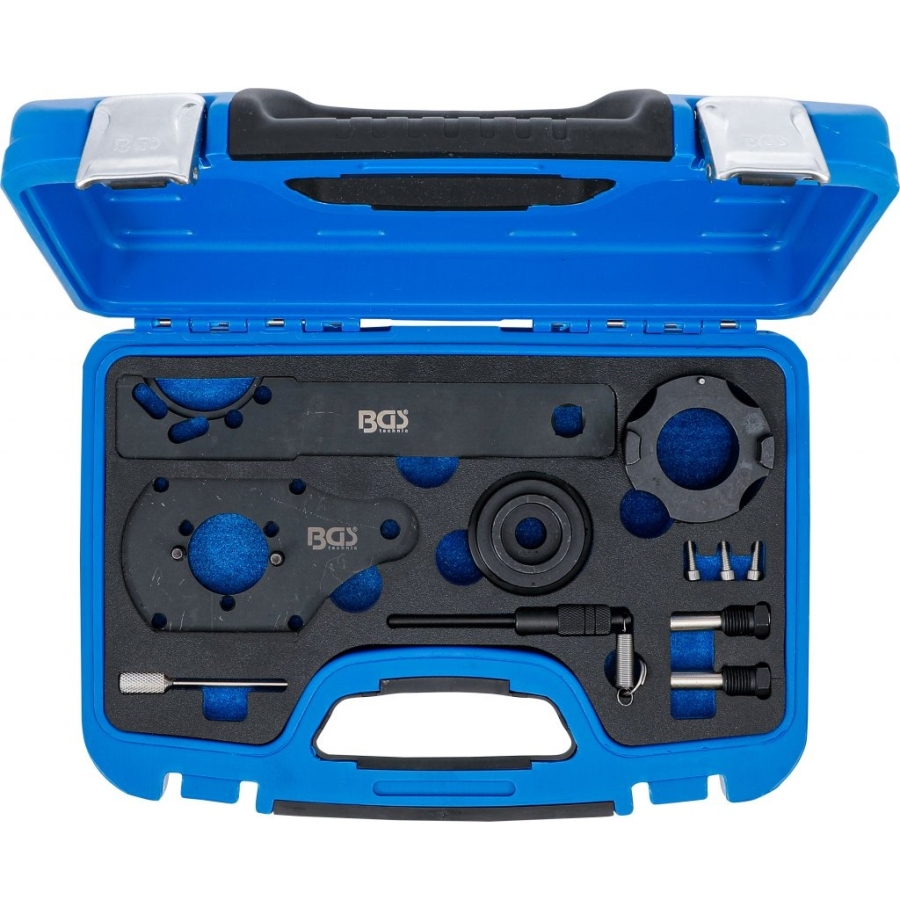

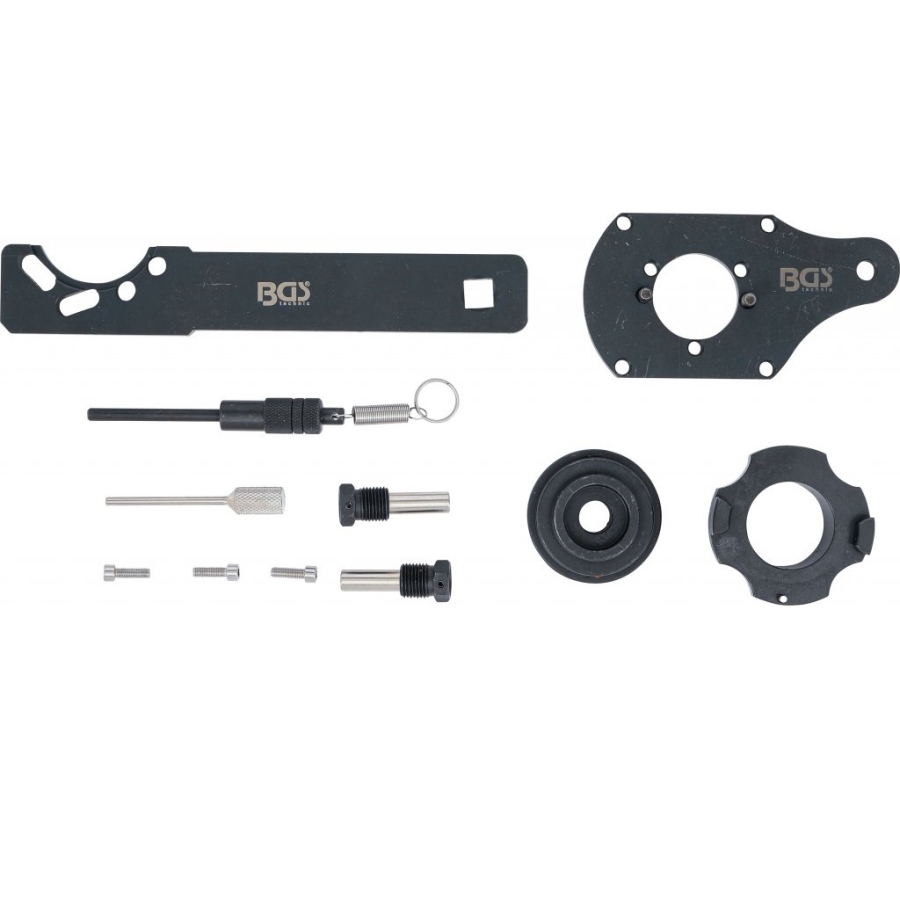

Комплектът включва:

• Инструмент за задържане на фланец на колянов вал, използва се като KM-662-C
• Инструмент за настройка на сензорна шайба на разпределителен вал, използва се като EN-51500
• Инструмент за центриране на капак на ангренажна верига, използва се като EN-46775
• Фиксиращ щифт за обтегач на верига, използва се като KM-955-1
• Фиксиращ щифт за колянов вал, използва се като EN-46785
• 2 x Инструменти за фиксиране на разпределителен вал, използват се като EN-50515

Технически бележки

Комплектът съдържа всички необходими инструменти за точно настройване на фазите и безопасно обслужване на двигателя.

OEM номерата са посочени само за справка. Продуктът не е оригинален инструмент.

Инструкции за употреба

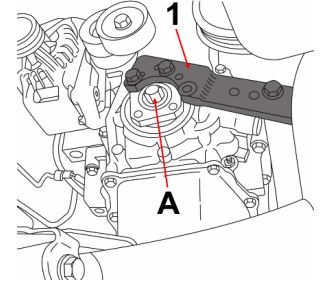

Монтирайте инструмента за задържане на фланеца на коляновия вал (1) към фланеца и го използвайте за развиване или затягане на фланцовия болт.

Сглобете двата компонента (2 + 3) на инструмента за настройка на датчиковото колело на разпределителния вал, след което подравнете сензорното (импулсно) колело на разпределителния вал съгласно спецификациите на производителя.

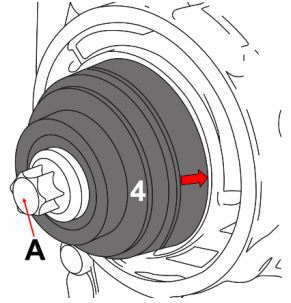

Позиционирайте центроващия инструмент за капака на ангренажната верига (4) с равната му повърхност върху корпуса на маслената помпа. Внимателно затегнете фланцовия болт (A), докато инструментът прилегне плътно към корпуса (виж стрелката), осигурявайки правилно центриране.

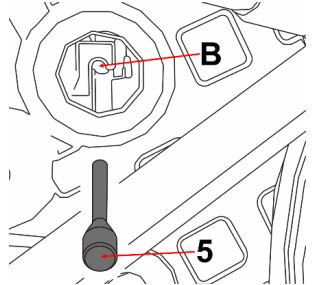

Притиснете ангренажната верига към обтегача на веригата, след което поставете фиксиращия щифт (5), за да задържите обтегача в прибрано положение (B).

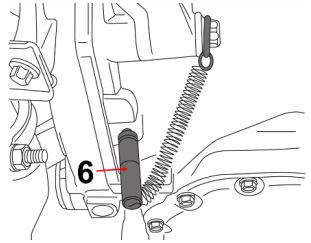

Поставете фиксиращия щифт за коляновия вал (6) в предвидения отвор в корпуса на трансмисията. Завъртете внимателно коляновия вал чрез фланцовия болт (A), докато щифтът се зацепи с маховика.

Отстранете тапата, разположена от изпускателната страна на корпуса на разпределителния вал, и почистете резбите както на тапата, така и на корпуса.

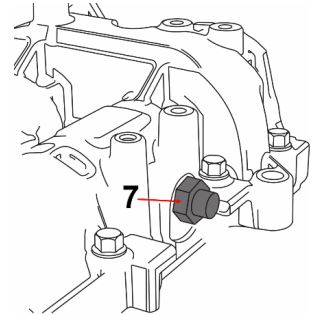

Монтирайте инструмента за фиксиране на разпределителния вал (7). Приложете лек натиск с пръст върху инструмента и внимателно завъртете коляновия вал чрез фланцовия болт (A) по посока на въртене на двигателя, докато инструментът се фиксира в изпускателния разпределителен вал.
