Dispozitiv universal pentru centrare ambreiaj

Acest dispozitiv universal pentru centrare ambreiaj este conceput pentru alinierea precisă a discului de ambreiaj în timpul operațiunilor de montaj la vehicule fără rulment pilot sau lagăr de ghidare.

Dispozitivul este compatibil cu butuci ai discului de ambreiaj cu diametre între 15.0 mm și 28.0 mm și este prevăzut cu un sistem expandabil reglabil continuu pentru poziționare precisă în interiorul butucului. Alinierea corectă facilitează montajul cutiei de viteze și reduce riscul instalării incorecte a ambreiajului.

Sistemul cu con expandabil asigură fixarea sigură în butucul discului de ambreiaj, permițând poziționarea exactă a discului față de placa de presiune înainte de montajul pe volantă.

Potrivit pentru utilizare profesională în ateliere auto și operațiuni de service pentru sisteme de ambreiaj.

Specificații tehnice

Diametru compatibil butuc ambreiaj

• 15.0 – 28.0 mm

Intervale reglabile

• 15.0 – 21.0 mm
• 17.0 – 25.0 mm
• 22.0 – 28.0 mm

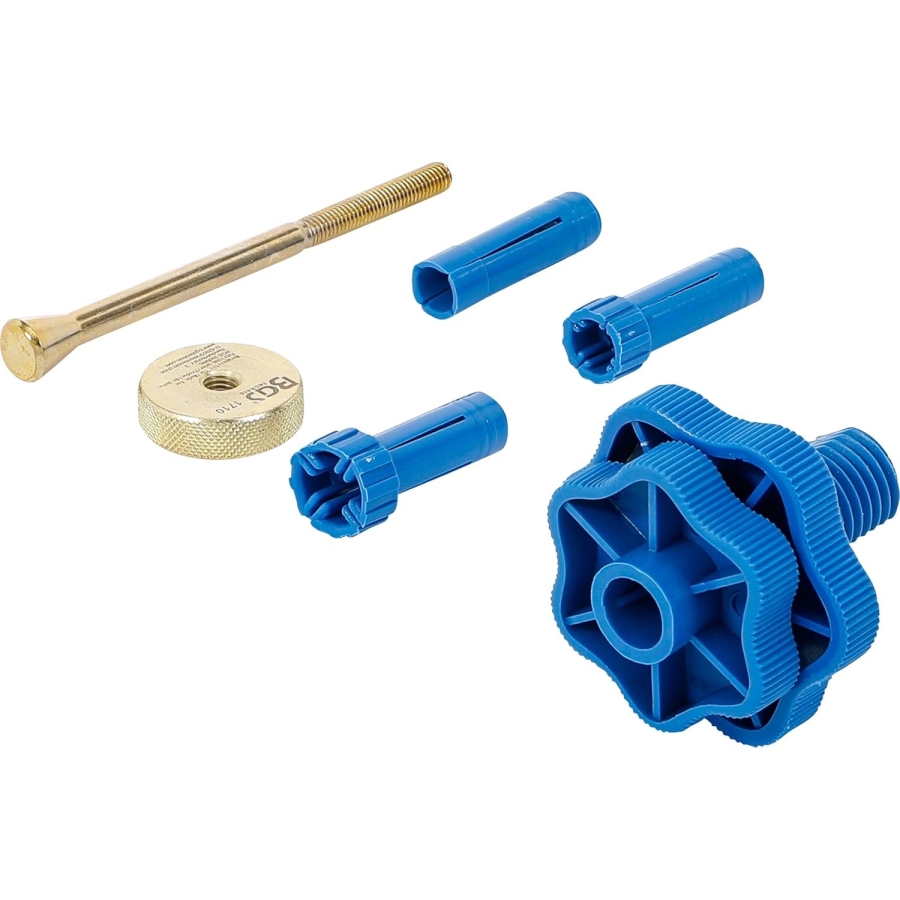

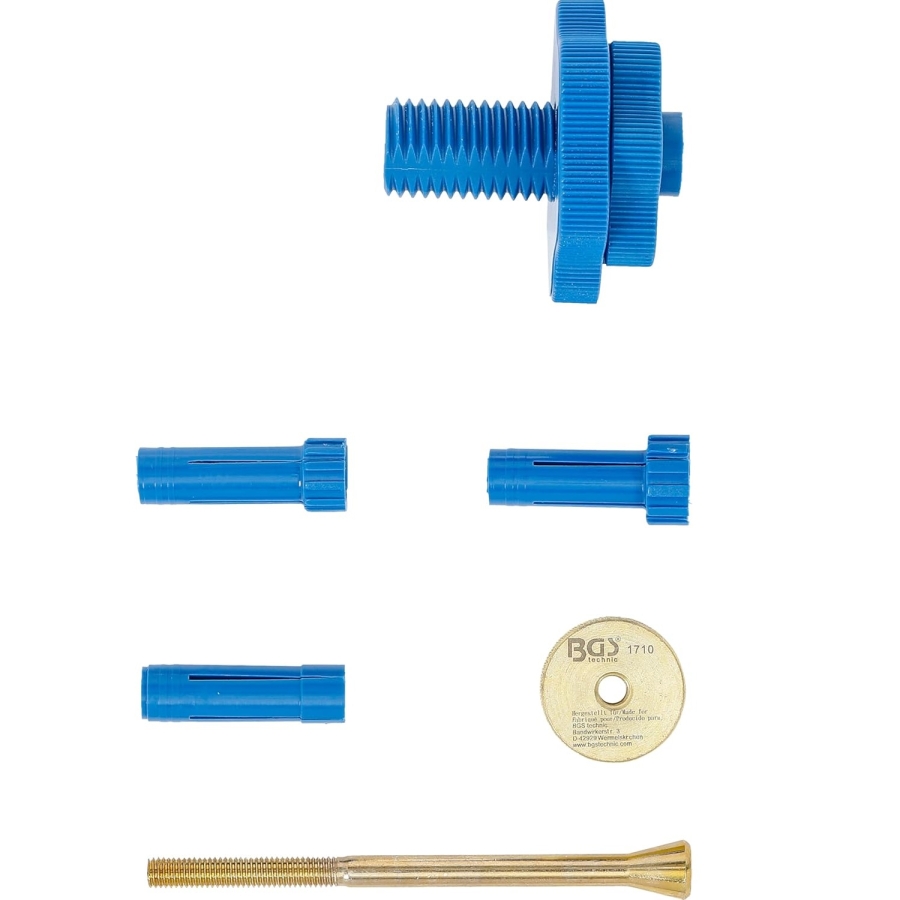

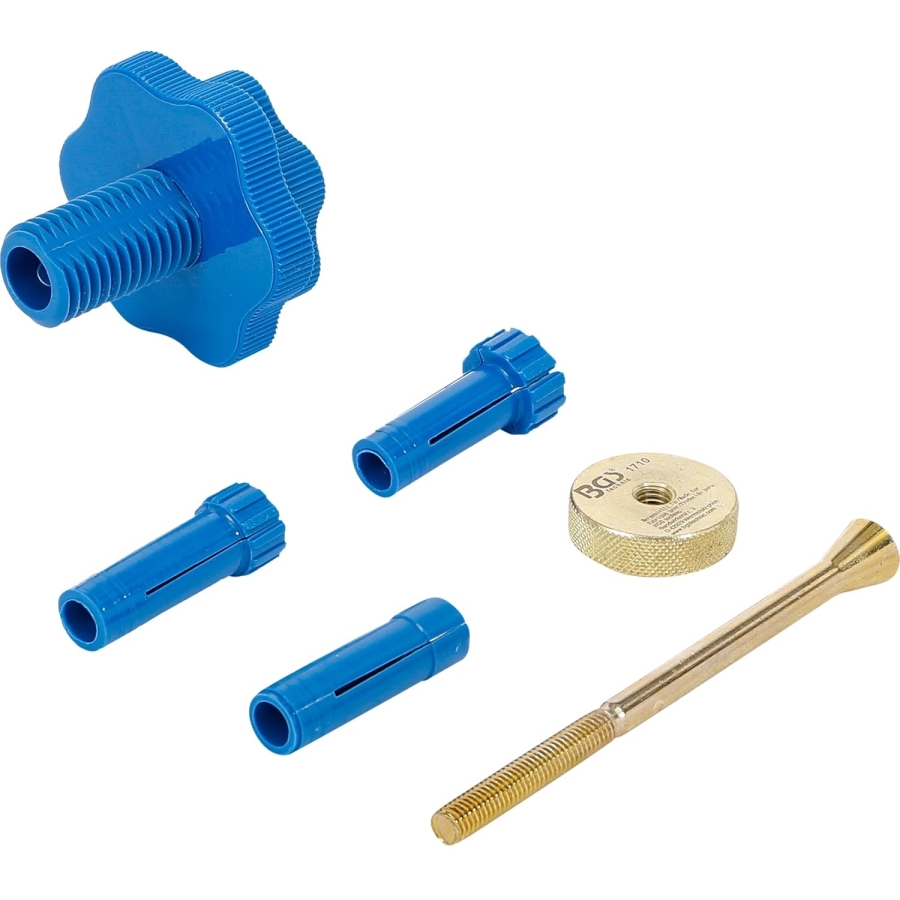

Conținut set

Componente incluse

• 1 dispozitiv universal pentru centrare cu con de fixare
• 2 conuri expandabile:
  • 15.0 – 21.0 mm
  • 17.0 – 25.0 mm

Aplicații

• Înlocuire ambreiaj
• Aliniere disc ambreiaj
• Vehicule fără rulment pilot
• Vehicule fără lagăr de ghidare
• Pregătire pentru montaj cutie de viteze
• Utilizare universală în atelier auto

Caracteristici tehnice

• Utilizare universală pentru centrare ambreiaj
• Sistem expandabil reglabil continuu
• Compatibilitate extinsă pentru diferite dimensiuni
• Fixare sigură în butucul ambreiajului
• Îmbunătățește precizia montajului
• Simplifică instalarea cutiei de viteze
• Construcție robustă pentru utilizare profesională

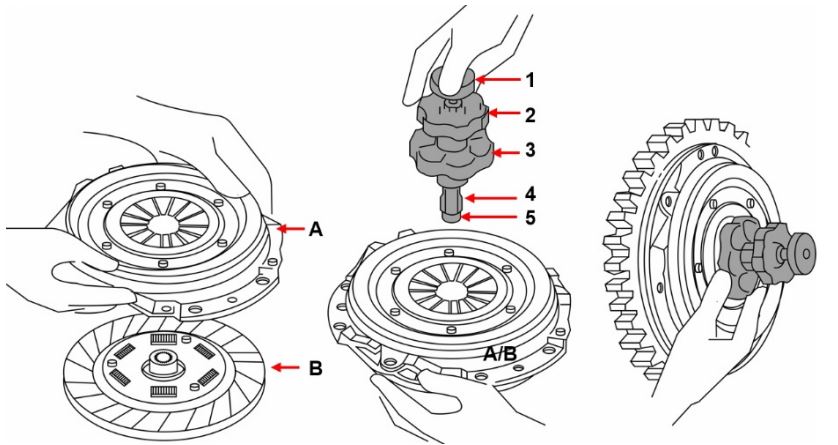

Instrucțiuni de utilizare

1. Înșurubați piulița de fixare (3) pe filetul corpului principal (2).
2. Montați bucșa expandabilă corespunzătoare (4) pe corpul principal (2). Bucșa trebuie să se potrivească cât mai strâns în interiorul butucului discului de ambreiaj.
3. Așezați discul de ambreiaj pe placa de presiune și introduceți dispozitivul prin partea frontală a plăcii de presiune (A) până când bucșa expandabilă este complet introdusă în butucul discului.
4. Expandați bucșa (4) cu ajutorul bolțului de expansiune (5), prin rotirea piuliței de expansiune (1), până când aceasta este fixată ferm în butucul discului de ambreiaj.
5. Aliniați discul de ambreiaj (B) pe suprafața de fricțiune a plăcii de presiune (A) și fixați discul prin strângerea piuliței de fixare (3) împotriva arcului diafragmă.
6. Montați placa de presiune a ambreiajului (A) împreună cu discul de ambreiaj (B) pe volantă.
7. Slăbiți piulița de fixare (3) prin rotire în sens invers acelor de ceasornic și îndepărtați dispozitivul.
