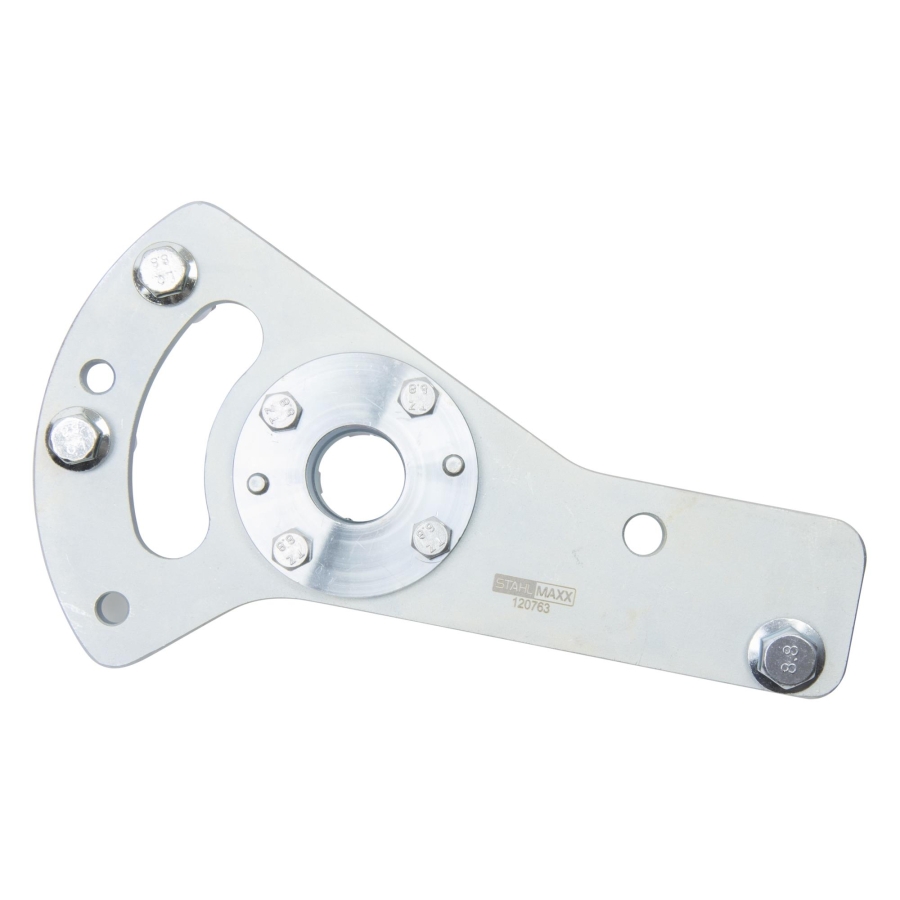

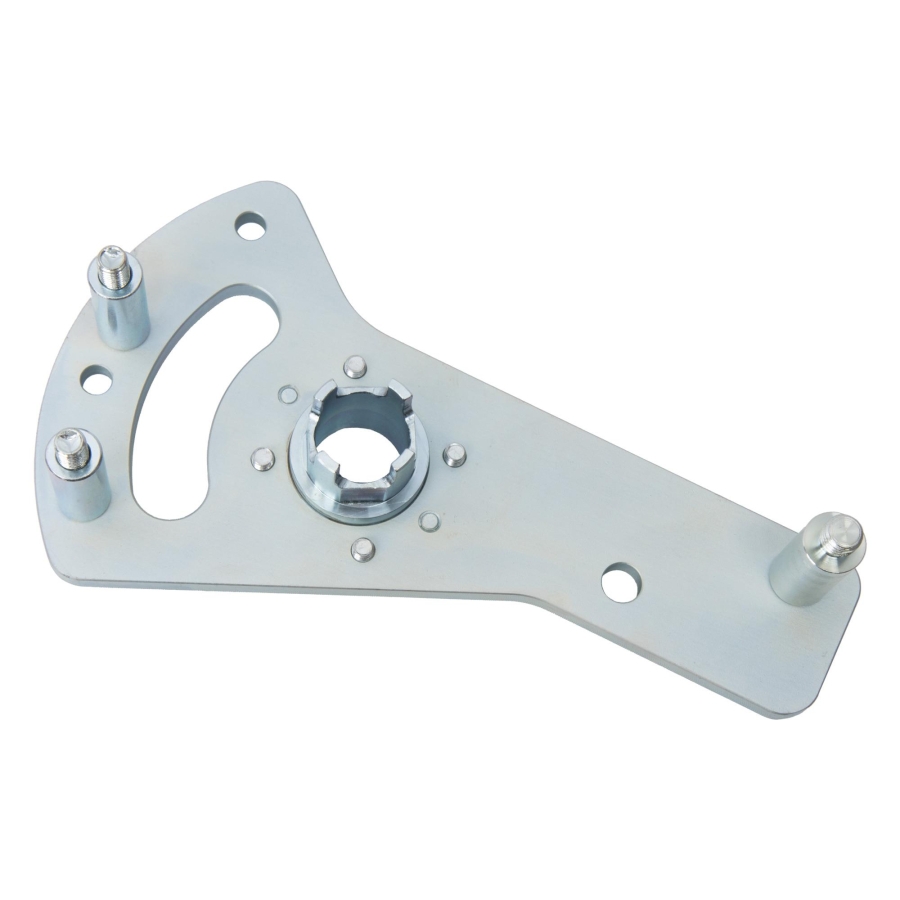

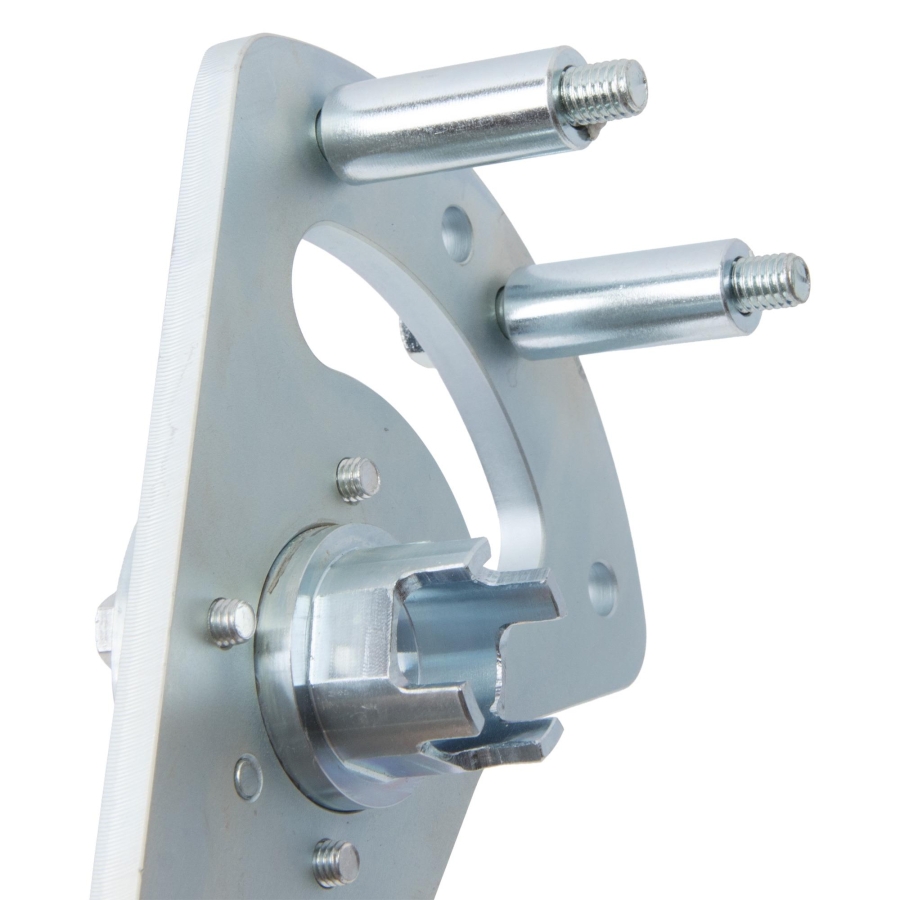

Sculă blocare și reglaj arbore cu came Ford 1.5 EcoBoost (după 2017)

Scula este destinată reglării distribuției la motoarele Ford 1.5L EcoBoost 3 cilindri (după 2017).

Se utilizează în timpul lucrărilor la lanțul de distribuție pentru alinierea corectă a componentelor.

Funcție

Lanțul de distribuție este prevăzut cu zale marcate și roți dințate cu marcaje, care trebuie aliniate corect.

Poziția PMS (punct mort superior) se determină doar după marcajele arborelui cotit — nu se utilizează pin de blocare.

Scula se montează pe arborele cu came de admisie și servește ca punct de referință pentru reglaj.

Funcționalitate suplimentară

Scula poate fi utilizată și pe arborele de evacuare la lucrări asupra variatoarelor de fază.

Servește ca sculă de contrablocare pentru roțile arborilor cu came.

Alinierea dintre arbore și variator este determinată printr-un canal mecanic.

Instrucțiuni de lucru

• Demontați cureaua auxiliară și întinzătorul (48 Nm)
• Demontați demarorul pentru blocarea arborelui cotit
• Șurubul central al arborelui cotit trebuie înlocuit
  • 140 Nm → slăbire 90° → 100 Nm + 115°
• Demontați amortizorul vibrații și simeringul
• Demontați alternatorul
• Demontați capacul frontal

Arborele cotit trebuie să rămână blocat până la finalizarea reasamblării.

Compatibilitate motoare

Coduri motor:
C15FDOS, Y1DA, Y2DA, YZDA, YZDB, YZJA, XZJF

Compatibilitate vehicule

Compatibil cu următoarele modele Ford:
EcoSport, Fiesta, Focus, Kuga, Puma

Referințe OEM

De utilizat ca:
303-1649

Conținut pachet

✔ Sculă blocare și reglaj arbore cu came as 303-1649

Numerele OEM sunt utilizate doar pentru comparație și nu indică un produs original.

FORD ECOSPORT (01.2012 - 07.2017) 1.5 Ti-VCT (122 HP, 90 kW)

FORD FIESTA VII (HJ, HF) (05.2017 - ) 1.5 ST EcoBoost (200 HP, 147 kW)

FORD FOCUS IV (HN) (01.2018 - ) 1.5 EcoBoost (150 HP, 110 kW)

FORD FOCUS IV (HN) (01.2018 - ) 1.5 EcoBoost (182 HP, 134 kW)

FORD FOCUS IV (HN) (01.2018 - ) 1.5 Ti-VCT (123 HP, 90 kW)

FORD FOCUS IV Saloon (HM) (11.2018 - ) 1.5 EcoBoost (150 HP, 110 kW)

FORD FOCUS IV Saloon (HM) (11.2018 - ) 1.5 Ti-VCT (122 HP, 90 kW)

FORD FOCUS IV Saloon (HM) (11.2018 - ) 1.5 Ti-VCT (182 HP, 134 kW)

FORD FOCUS IV Tournament (HP) (09.2018 - ) 1.5 EcoBoost (150 HP, 110 kW)

FORD FOCUS IV Tournament (HP) (09.2018 - ) 1.5 EcoBoost (182 HP, 134 kW)

FORD FOCUS IV Tournament (HP) (09.2018 - ) 1.5 Ti-VCT (122 HP, 90 kW)

FORD KA+ (UK, FK) (08.2014 - 12.2018) 1.5 Flexfuel (136 hp, 100 kW)

FORD KA+ Saloon (TK, FK) (08.2014 - 01.2018) 1.5 Flexfuel (136 hp, 100 kW)
