Set scule distribuție Ford, Mazda, Volvo 1.6 / 2.0 T4 / T5 (B4204)

Acest set specializat este conceput pentru reglarea distribuției la motoare din seria B4204 (generația T4/T5), utilizate în vehicule Ford, Mazda și Volvo.

Aceste motoare sunt acționate de lanț și nu dispun de marcaje de distribuție, ceea ce face utilizarea sculelor dedicate obligatorie pentru reglaj corect.

Note tehnice

• Capacul supapelor trebuie demontat pentru montarea șablonului arborelui cu came
• Variatoarele arborelui cu came nu trebuie demontate pentru simpla înlocuire a lanțului
• Acordați atenție șaibelor de frecare de pe roata arborelui cotit:
  → o șaibă înainte și una după fiecare roată
  → se recomandă înlocuirea acestora

La montaj:

• Amortizorul de vibrații trebuie aliniat cu sculă de contrasuport
• Este esențial datorită coroanei dințate pentru senzorul arborelui cotit (PMS)

Compatibilitate

Modele Volvo:

• S60
• S80
• V40
• V60
• V70
• XC60

Coduri motor

Volvo / Mazda / Ford (B4204 T4/T5):
B4204T6, B4204T7, MPS6

Ford (din 05/2011):
B4204T6, B4204T7
MGDA
N3DA, N3DB
R9CB, R9CD, R9CF, R9CH, R9CI, R9DA, R9DB, R9DC, R9DD, R9MA, R9MB
TNBA, TNBB, TNCA, TNCB, TNCC, TNCD, TNCF, TNWA, TNWB
TPBA, TPWA
XQDA
YVDA

Cupluri de strângere

(Valori de referință pentru B4204T6 / B4204T7 – respectați întotdeauna specificațiile producătorului)

• Roți arbori cu came: 72 Nm
• Fulie arbore cotit: 100 Nm + 90°
• Întinzător lanț distribuție: 10 Nm
• Ghidaj lanț distribuție: 10 Nm
• Capac distribuție:
  • M6: 10 Nm
  • M10: 50 Nm
• Roată pompă ulei: 25 Nm
• Întinzător lanț pompă ulei: 10 Nm
• Fulie pompă apă: 24 Nm
• Întinzător curea accesorii: 24 Nm
• Senzori arbore cu came și arbore cotit: 6 Nm
• Capac supape: 10 Nm

Funcționalitate

Setul permite:

• Alinierea precisă a arborelui cu came și a arborelui cotit
• Poziționarea corectă a senzorului arborelui cotit
• Lucrări sigure la lanțul de distribuție
• Reglaj exact al distribuției fără marcaje din fabrică

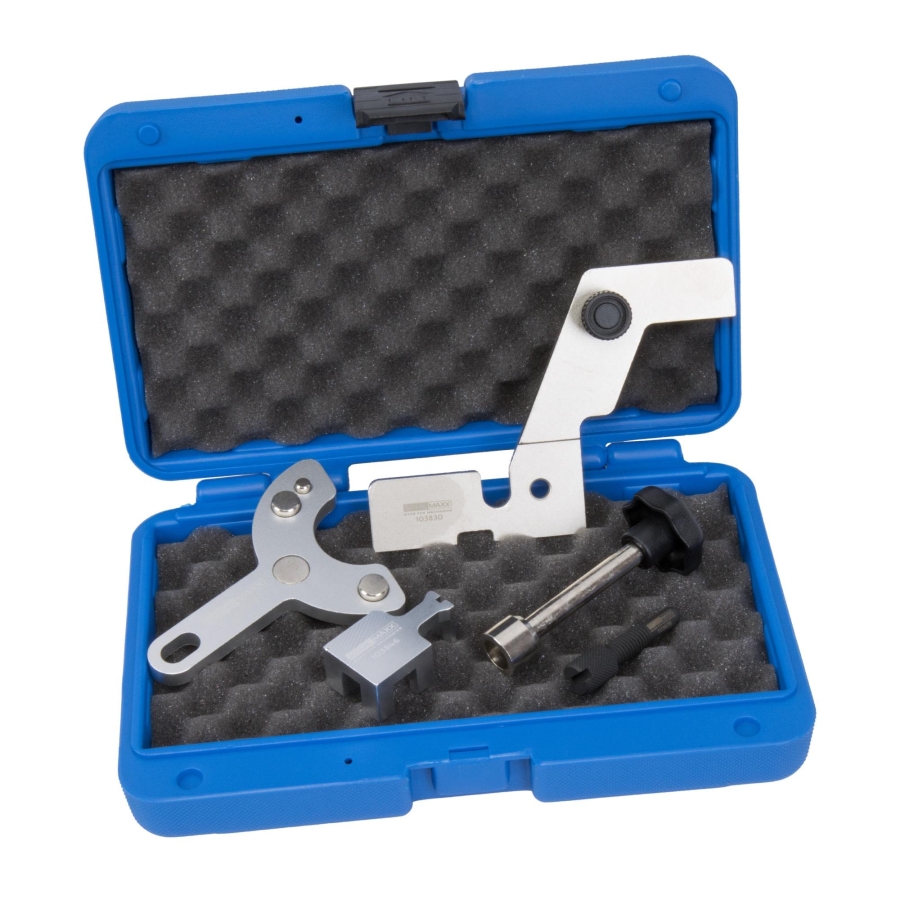

Conținut

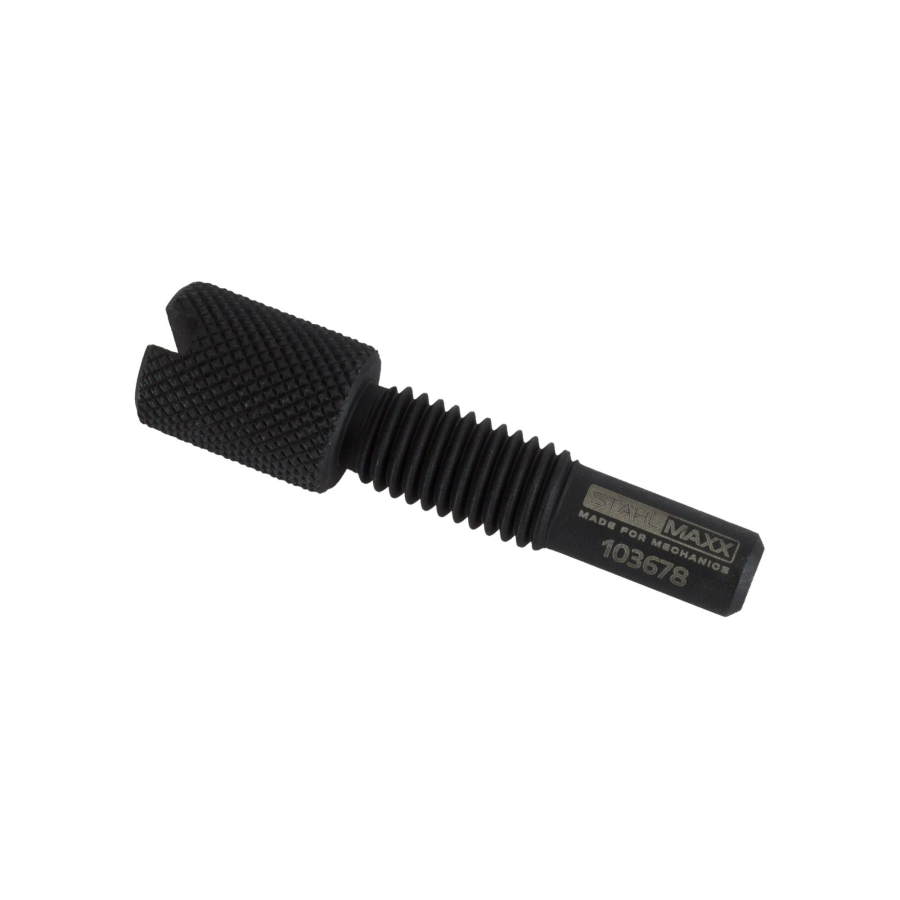

• 1 × item.no. 103678 – pin blocare arbore cotit (ca 999 7406, 999 7152, 303-748, 21-259, 49JE02024)

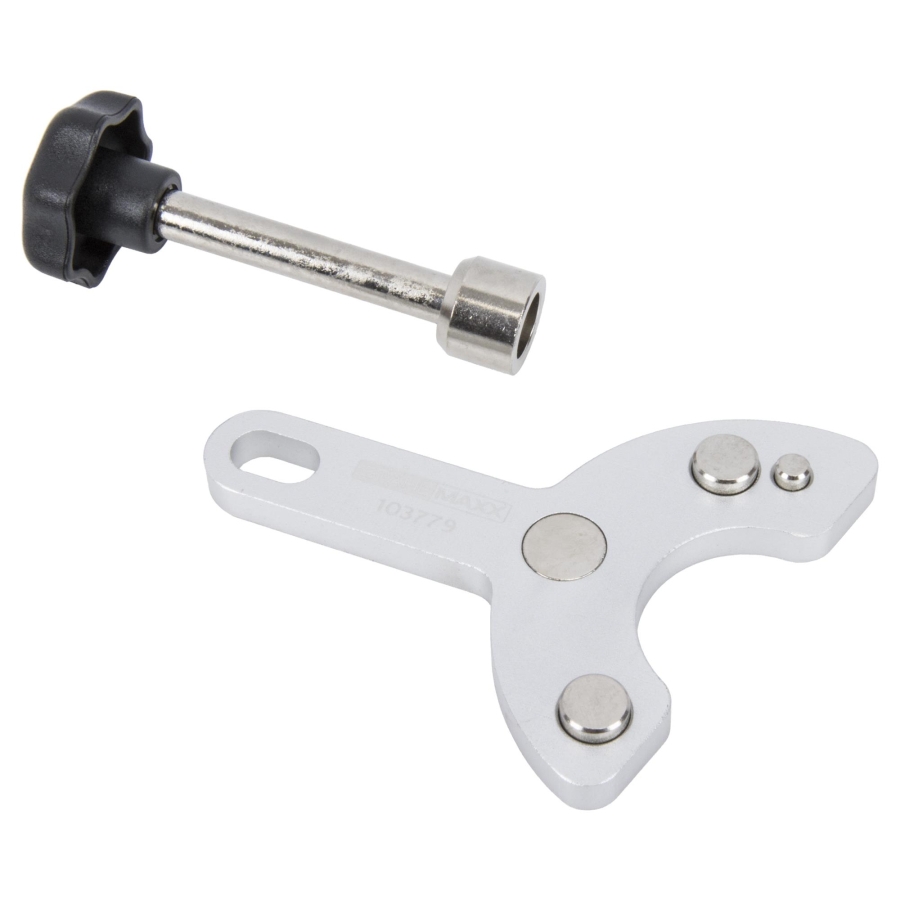

• 1 × item.no. 103779 – contrasuport și sculă reglaj fulie arbore cotit (ca 999 7415)

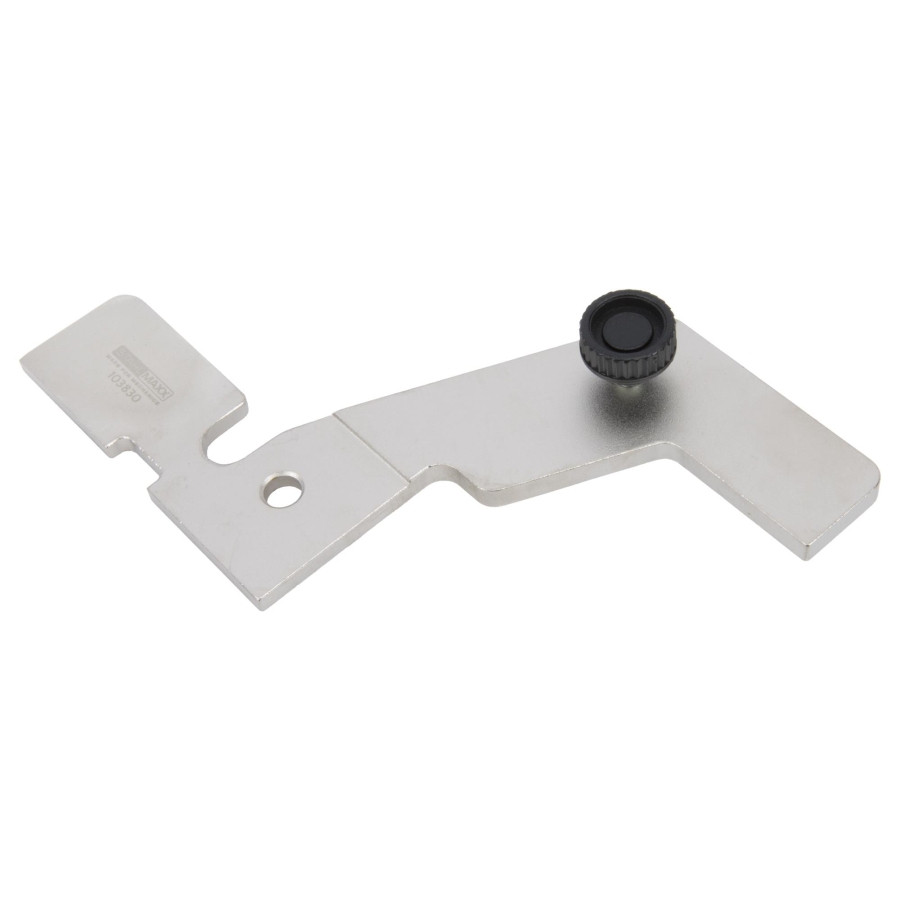

• 1 × item.no. 103830 – sculă reglaj arbore cu came (ca 999 7405, 303-1565, 303-1600)

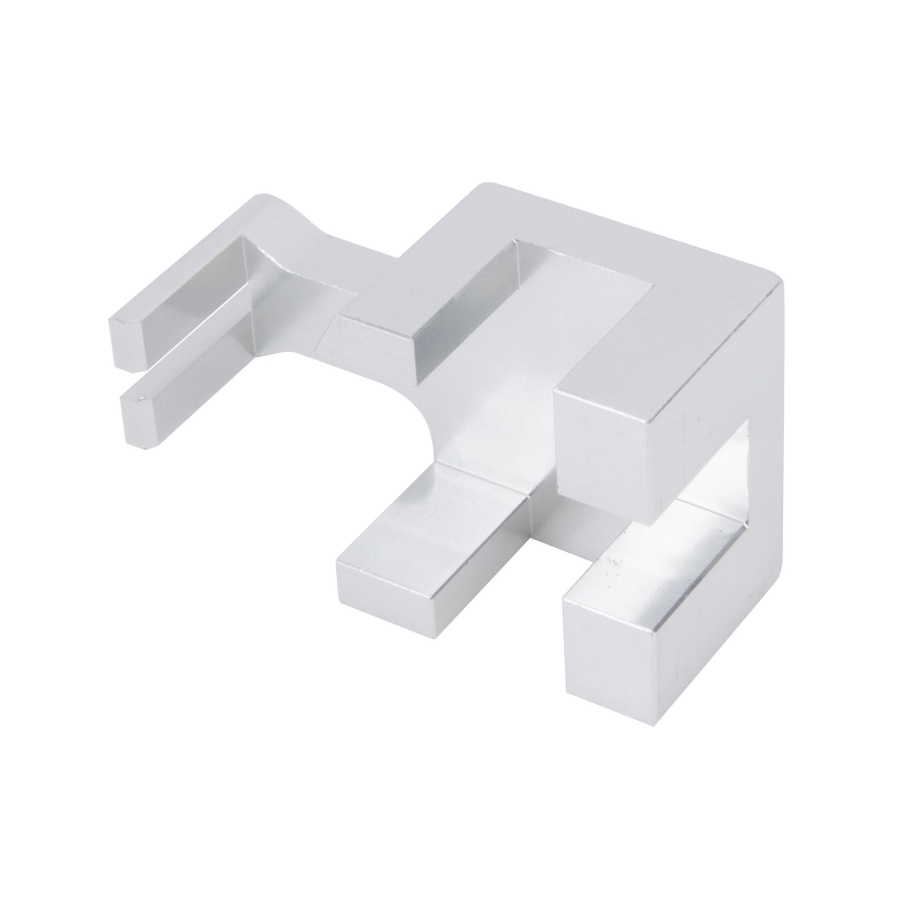

• 1 × item.no. 103846 – sculă poziționare senzor arbore cotit (ca 999 7416, 303-1521, 303-1390A)
• 1 × item.no. 66009 – cutie depozitare

Numere de referință OEM

Pentru utilizare ca:
9997405, 9997406, 9997415, 9997416

Numerele originale sunt doar pentru comparație, nu reprezintă scule originale!

FORD ECOSPORT (01.2012 - 07.2017) 2.0 Ti-VCT (170 HP, 125 kW)

FORD ECOSPORT (01.2012 - 07.2017) 2.0 Ti-VCT 4x4 (170 HP, 125 kW)

FORD FOCUS III (07.2010 - 06.2019) 2.0 (150 HP, 110 kW)

FORD FOCUS III (07.2010 - 06.2019) 2.0 ST (250 HP, 184 kW)

FORD FOCUS III (07.2010 - 06.2019) 2.0 Ti-GDi (170 HP, 125 kW)

FORD FOCUS III (07.2010 - 06.2019) 2.3 RS AWD (350 hp, 257 kW)

FORD FOCUS III Saloon (07.2010 - 06.2019) 2.0 (150 HP, 110 kW)

FORD FOCUS III Saloon (07.2010 - 06.2019) 2.0 GDi (170 HP, 125 kW)

FORD FOCUS III Tournament (07.2010 - ) 2.0 (150 HP, 110 kW)

FORD FOCUS III Tournament (07.2010 - ) 2.0 ST (250 HP, 184 kW)

FORD FOCUS III Tournament (07.2010 - ) 2.0 Ti-GDi (170 HP, 125 kW)

FORD FOCUS IV (HN) (01.2018 - ) 2.3 ST EcoBoost (280 hp, 206 kW)

FORD FOCUS IV Tournament (HP) (09.2018 - ) 2.3 ST EcoBoost (280 HP, 206 kW)

FORD GALAXY (CK) (01.2015 - 06.2018) 2.0 EcoBoost (240 HP, 176 kW)

FORD GALAXY (WA6) (05.2006 - 06.2015) 2.0 EcoBoost (199 HP, 146 kW)

FORD GALAXY (WA6) (05.2006 - 06.2015) 2.0 EcoBoost (203 HP, 149 kW)

FORD GALAXY MK II VAN (WA6) (05.2006 - 06.2015) 2.0 EcoBoost (203 HP, 149 kW)

FORD KUGA II (DM2) (05.2012 - 12.2019) 2.0 4x4 (240 HP, 177 kW)

FORD KUGA II (DM2) (05.2012 - 12.2019) 2.0 EcoBoost (242 HP, 178 kW)

FORD KUGA II (DM2) (05.2012 - 12.2019) 2.0 EcoBoost 4x4 (242 HP, 178 kW)

FORD MONDEO IV (BA7) (03.2007 - 01.2015) 2.0 EcoBoost (240 HP, 176 kW)

FORD MONDEO IV (BA7) (03.2007 - 01.2015) 2.0 SCTi (203 HP, 149 kW)

FORD MONDEO IV Saloon (BA7) (03.2007 - 01.2015) 2.0 EcoBoost (240 HP, 176 kW)

FORD MONDEO IV Tournament (BA7) (03.2007 - 01.2015) 2.0 EcoBoost (240 HP, 176 kW)

FORD MONDEO IV Tournament (BA7) (03.2007 - 01.2015) 2.0 SCTi (203 HP, 149 kW)

FORD MONDEO IV Van (03.2007 - 09.2014) 2.0 EcoBoost (203 HP, 149 kW)

FORD MONDEO IV Van (03.2007 - 09.2014) 2.0 EcoBoost (239 HP, 176 kW)

FORD MONDEO V Hatchback (CE) (09.2014 - ) 2.0 EcoBoost (203 hp, 149 kW)

FORD MONDEO V Hatchback (CE) (09.2014 - ) 2.0 EcoBoost (240 hp, 176 kW)

FORD MONDEO V Saloon (CD) (09.2012 - 07.2016) 2.0 EcoBoost (199 hp, 146 kW)

FORD MONDEO V Saloon (CD) (09.2012 - 07.2016) 2.0 EcoBoost (203 hp, 149 kW)

FORD MONDEO V Saloon (CD) (09.2012 - 07.2016) 2.0 EcoBoost (240 hp, 176 kW)

FORD MONDEO V Saloon (CD) (09.2012 - 07.2016) 2.0 EcoBoost 4x4 (240 HP, 176 kW)

FORD MONDEO V Tournament (CF) (09.2014 - ) 2.0 EcoBoost (203 HP, 149 kW)

FORD MONDEO V Tournament (CF) (09.2014 - ) 2.0 EcoBoost (240 HP, 176 kW)

FORD S-MAX (CJ, WA6) (01.2015 - 06.2018) 2.0 EcoBoost (240 HP, 176 kW)

FORD S-MAX (WA6) (05.2006 - 12.2014) 2.0 EcoBoost (199 HP, 146 kW)

FORD S-MAX (WA6) (05.2006 - 12.2014) 2.0 EcoBoost (203 HP, 149 kW)

FORD S-MAX (WA6) (05.2006 - 12.2014) 2.0 EcoBoost (240 HP, 176 kW)

FORD S-MAX VAN (WA6) (01.2007 - 12.2014) 2.0 EcoBoost (203 HP, 149 kW)

FORD S-MAX VAN (WA6) (01.2007 - 12.2014) 2.0 EcoBoost (239 HP, 176 kW)

VOLVO S60 II (134) (04.2010 - 12.2018) 2.0 T (203 HP, 149 kW)

VOLVO S60 II (134) (04.2010 - 12.2018) 2.0 T5 DRIVe (245 HP, 180 kW)

VOLVO S60 II (134) (04.2010 - 12.2018) T5 (240 hp, 177 kW)

VOLVO S80 II (124) (03.2006 - 12.2016) 2.0 T (203 hp, 149 kW)

VOLVO S80 II (124) (03.2006 - 12.2016) T5 (241 hp, 177 kW)

VOLVO V60 I ​​(155, 157) (07.2010 - 12.2018) 2.0 T (203 hp, 149 kW)

VOLVO V60 I ​​(155, 157) (07.2010 - 12.2018) T5 (240 hp, 176 kW)

VOLVO V60 I (155, 157) (07.2010 - 12.2018) T5 (241 hp, 177 kW)

VOLVO V70 III (135) (04.2007 - 04.2016) 2.0 T (203 HP, 149 kW)

VOLVO V70 III (135) (04.2007 - 04.2016) T5 (241 HP, 177 kW)

VOLVO XC60 I SUV (156) (05.2008 - 12.2017) 2.0 T (203 HP, 149 kW)

VOLVO XC60 I SUV (156) (05.2008 - 12.2017) T5 (241 HP, 177 kW)
