Set scule distribuție Jaguar / Land Rover Ingenium I6 3.0 PT306 benzină

Acest set specializat este destinat motoarelor pe benzină Jaguar și Land Rover Ingenium I6 3.0 cu cod motor PT306.

Este utilizat pentru înlocuirea lanțului de distribuție și reglarea precisă a distribuției la motoare cu sistem dublu de lanțuri, conectate printr-o roată intermediară. Distribuția este amplasată pe partea transmisiei.

Caracteristici constructive ale motorului

Motoarele de 3.0L utilizează două lanțuri de distribuție conectate printr-o roată intermediară.

• Lanțul de distribuție este amplasat pe partea transmisiei
• Sistem cu două lanțuri sincronizate prin roată intermediară
• Construcție modernă Ingenium

Funcționalitate și procedură

(Referință: Range Rover (L405) 3.0, AWD, 400 CP, anul 2021, cod motor PT306)

• Cureaua de accesorii este tensionată printr-un dispozitiv și blocată cu un pin
• Verificarea distribuției sau înlocuirea lanțului superior nu necesită demontarea cutiei de viteze și a volantei
• Pentru lanțul inferior este necesară demontarea cutiei de viteze și a volantei
• Sincronizarea roții intermediare poate fi verificată printr-un capac de inspecție
• Arborele cotit este poziționat și blocat la amortizorul de vibrații cu art. nr. 122001 (de utilizat ca JLR-303-1659), utilizat și pentru menținere la desfacerea șuruburilor volantei
• Arborele cu came este blocat cu art. nr. 121999 (de utilizat ca JLR-303-1657) prin orificiul bușonului de ulei și prin accesul șurubului de verificare la galeria de admisie
• Poziționarea și fixarea sistemului VCT se realizează cu art. nr. 121999 (de utilizat ca JLR-303-1657)
• Poziția variatoarelor de fază (admisie/evacuare) trebuie notată înainte de demontare și nu trebuie inversate

Date tehnice – cupluri de strângere

• Capac superior distribuție: 13 Nm
• Capac inferior distribuție: șuruburi M6 12 Nm, șuruburi M8 25 Nm
• Electrovalve VVT: 9 Nm
• Ghidaje lanț: superior 11 Nm, superior stânga 25 Nm
• Întinzător lanț: 55 Nm
• Șuruburi variator VCT: 20 Nm + 60°
• Bușon ulei: 12 Nm
• Șurub verificare arbore cu came: 10 Nm
• Senzor poziție arbore cotit: 8 Nm
• Șuruburi volantă: 30 Nm + 120°

Compatibilitate

Cod motor:

• PT306

Numere OEM (pentru referință)

• JLR-303-1657 / 3031657
• JLR-303-1658 / 3031658
• JLR-303-1659 / 3031659
• JLR-303-1669 / 3031669

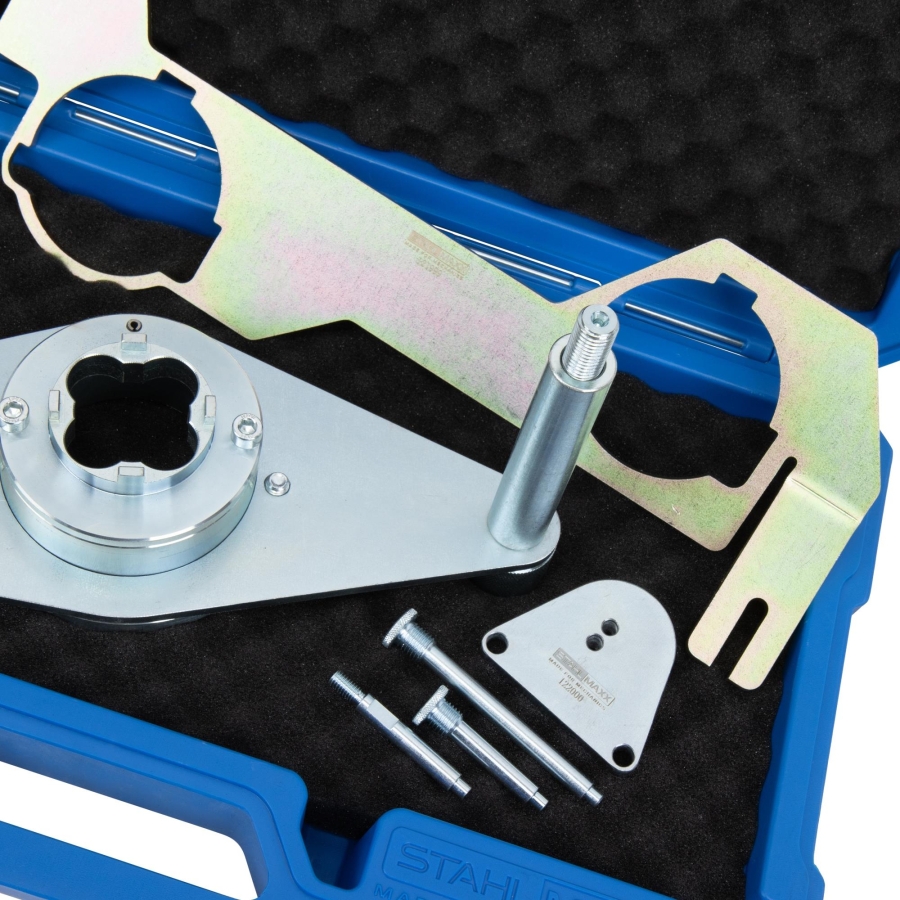

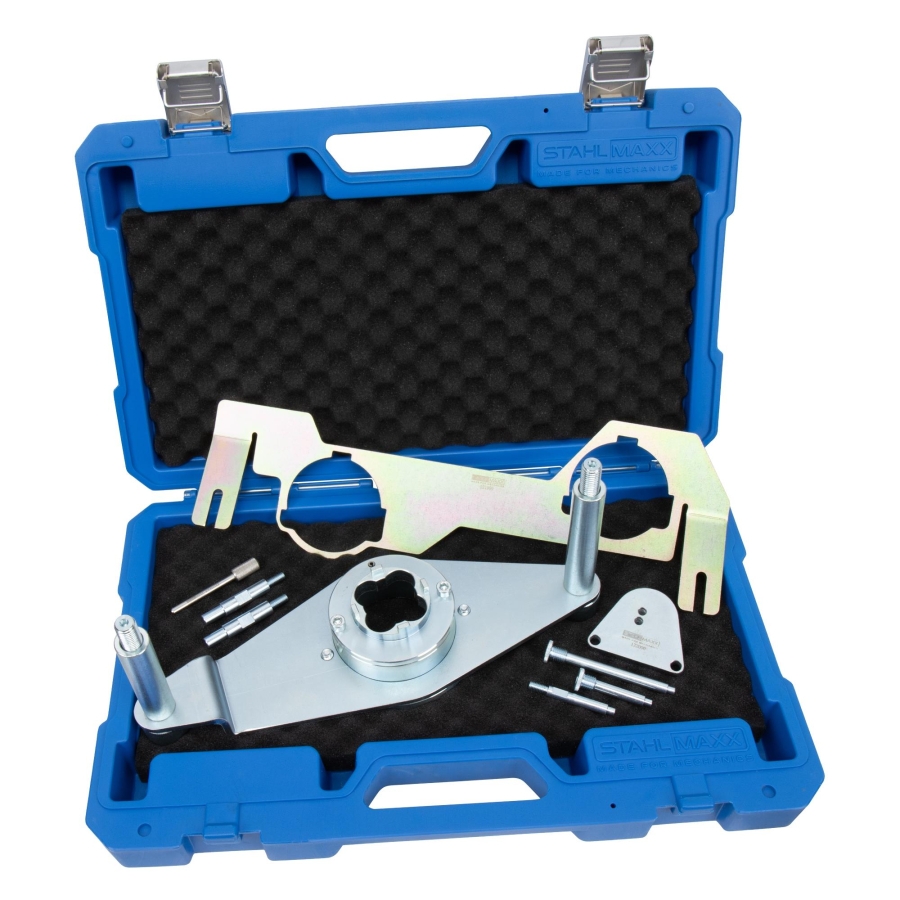

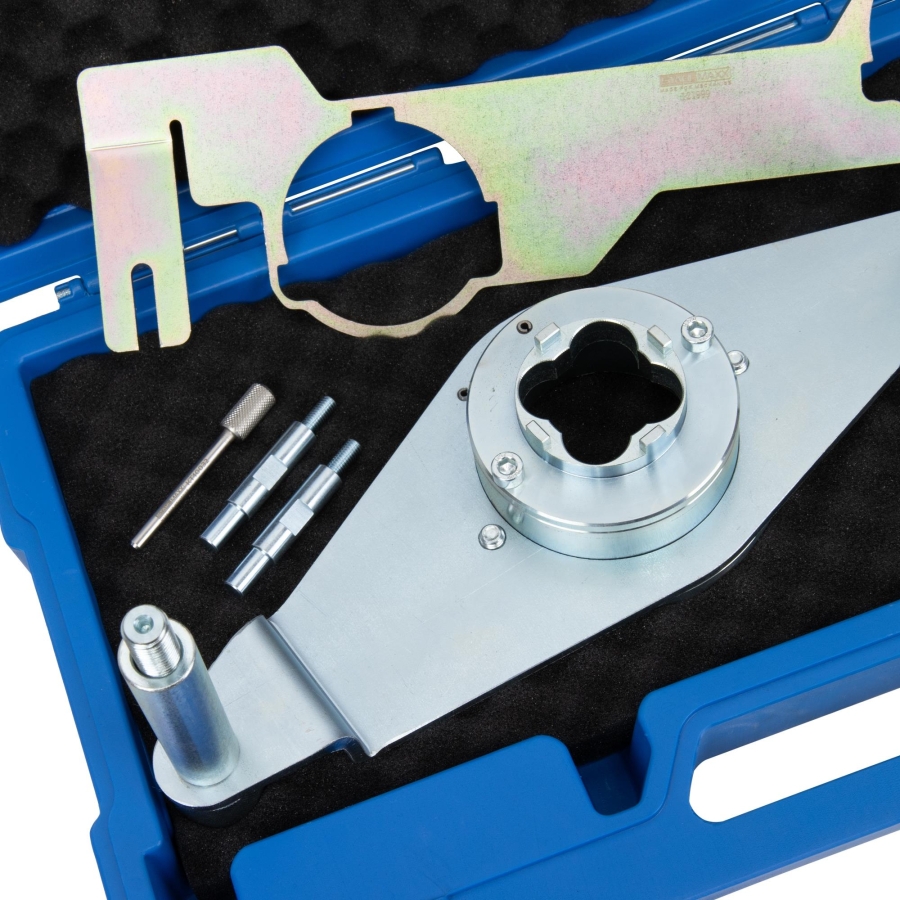

Conținut pachet

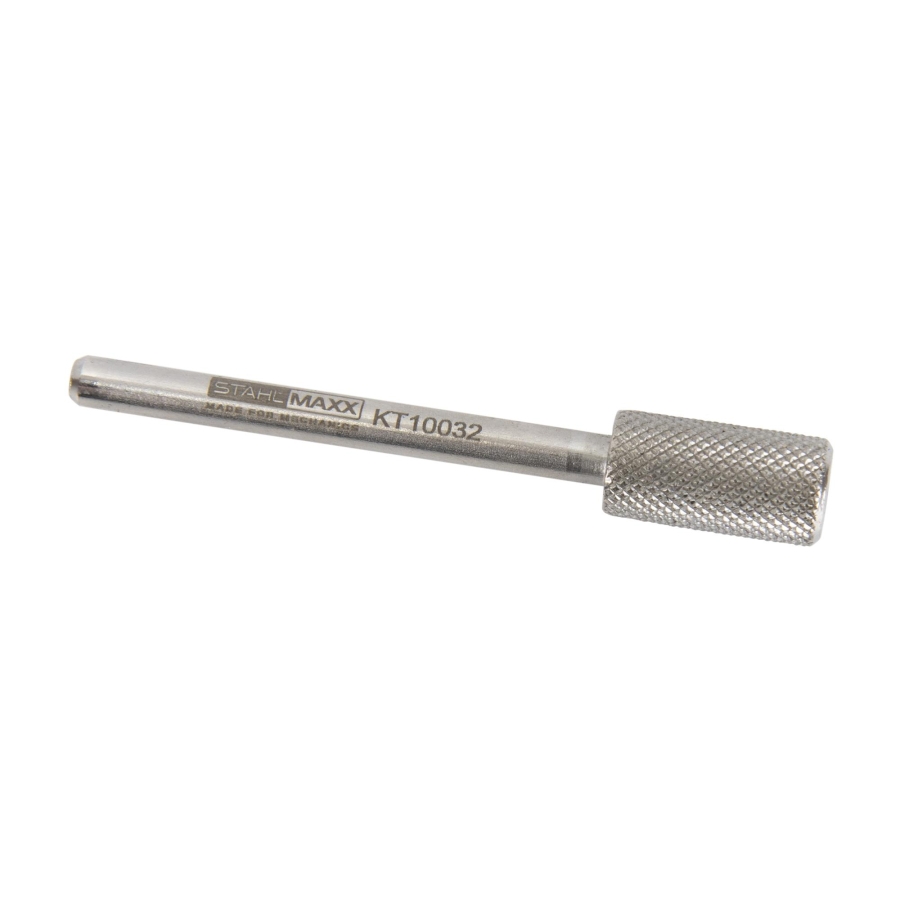

• art. nr. KT10032 pin blocare întinzător curea accesorii, de utilizat ca JLR-303-1669

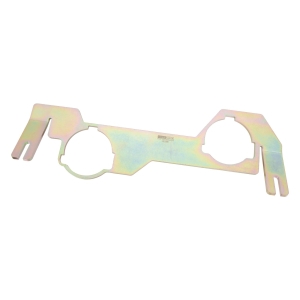

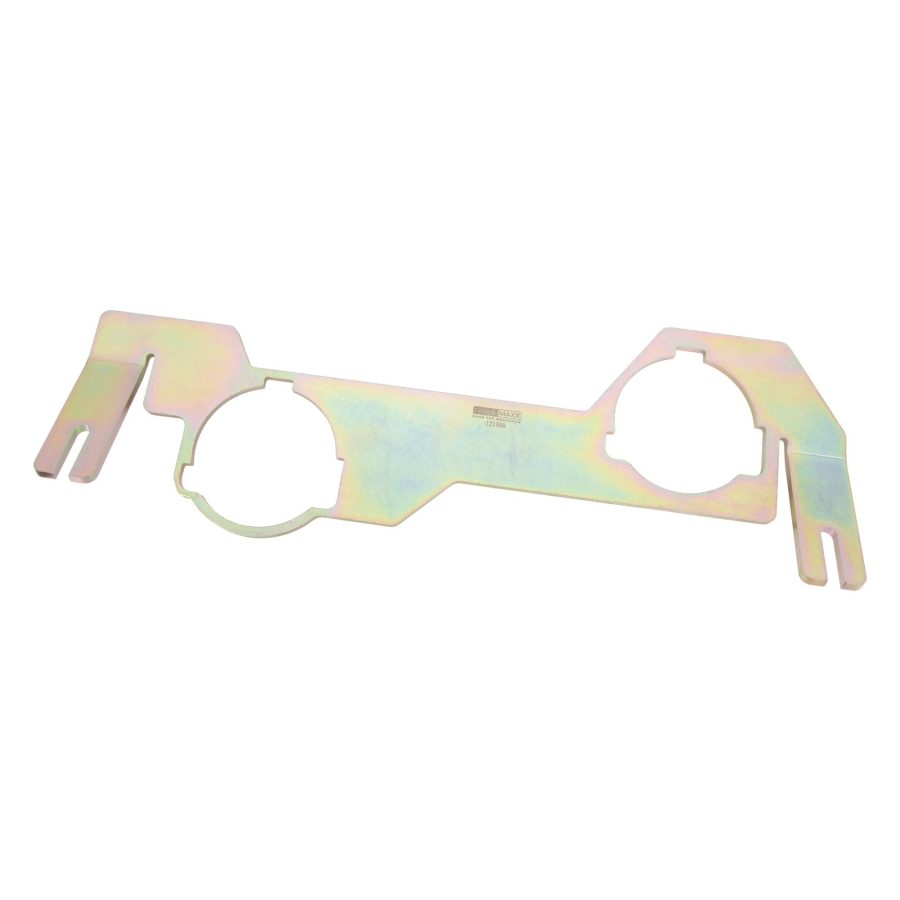

• art. nr. 121999 dispozitiv reglare VCT arbore cu came, de utilizat ca JLR-303-1657

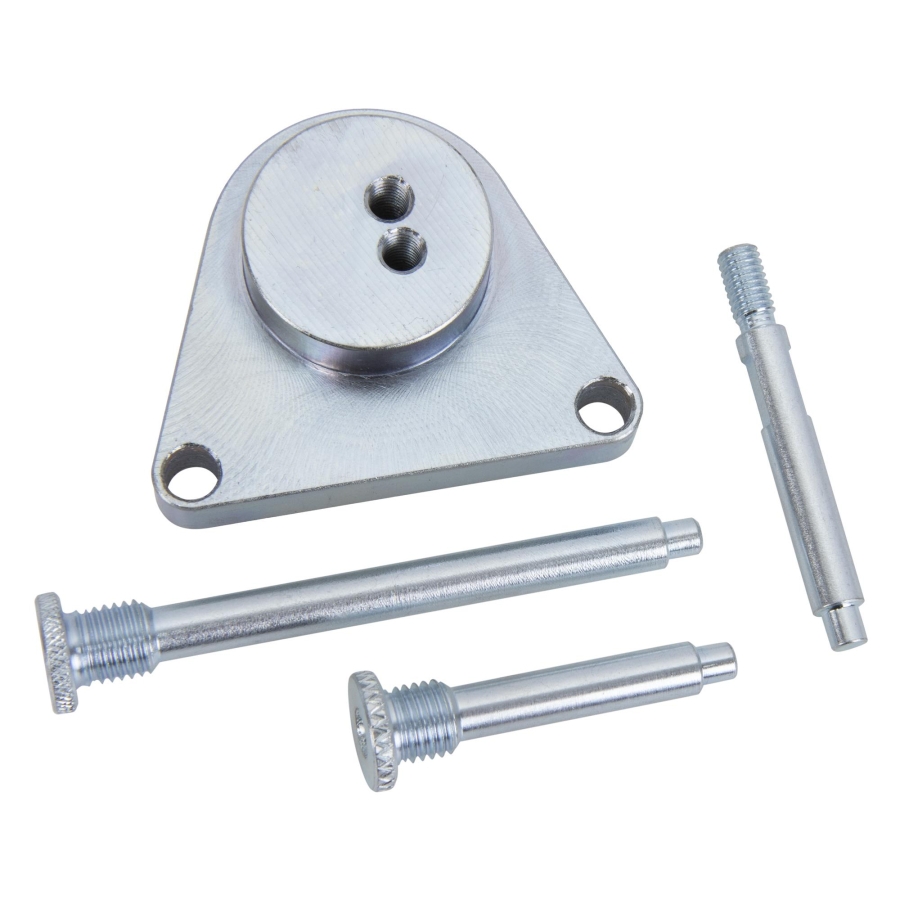

• art. nr. 122000 dispozitiv reglare / blocare arbore cu came, de utilizat ca JLR-303-1658

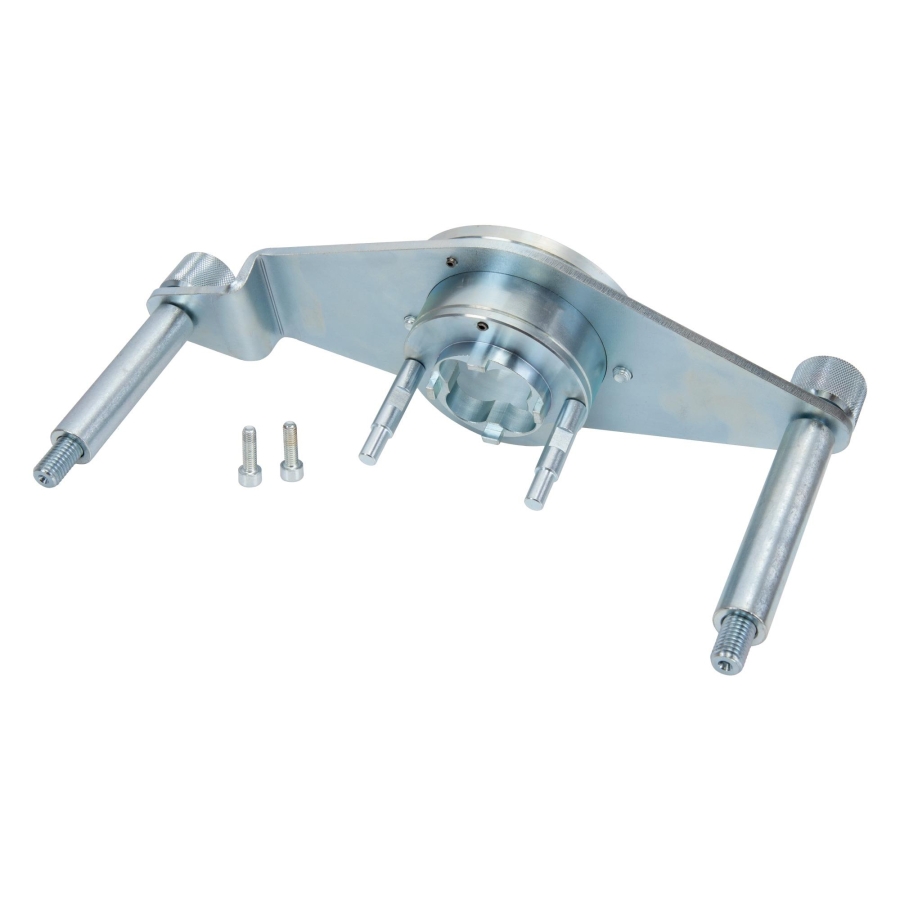

• art. nr. 122001 dispozitiv blocare fulie arbore cotit, de utilizat ca JLR-303-1659
• art. nr. 115269 cutie depozitare

Unealtă suplimentară (nu este inclusă)

• 1 x art. nr. 121326 unealtă montaj simering arbore cotit (partea cutiei de viteze), de utilizat ca JLR-303-1674A

Numerele originale sunt menționate doar pentru scopuri de comparație. Acesta nu este un produs original.
