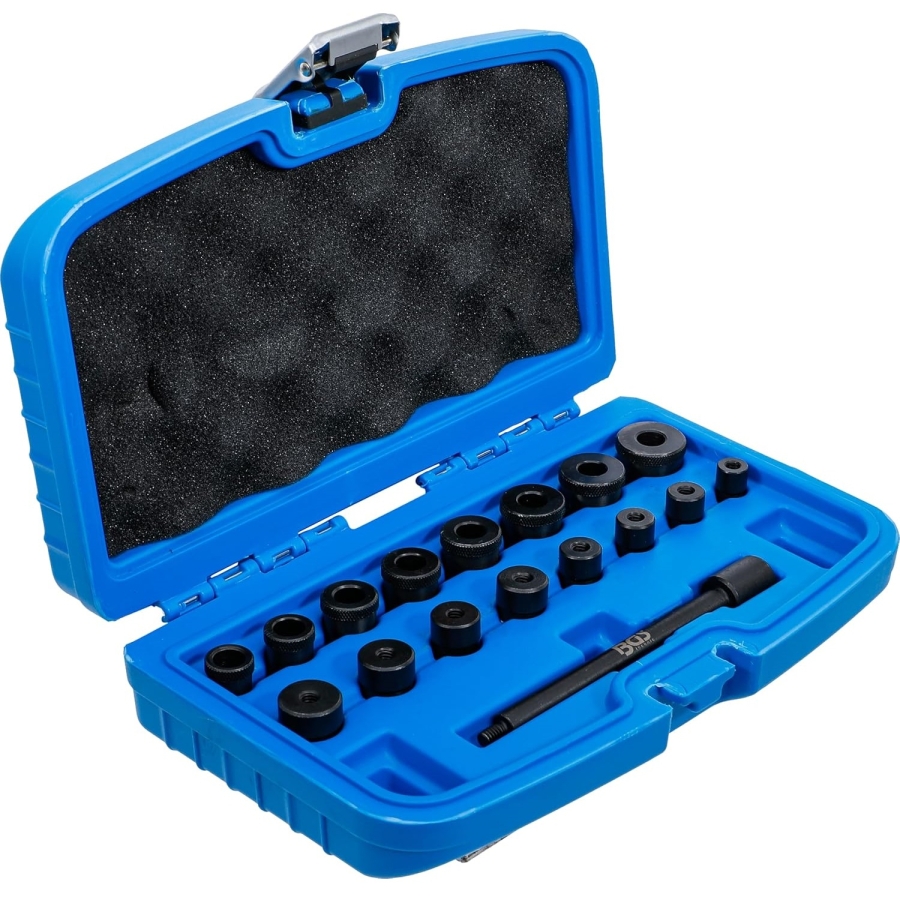

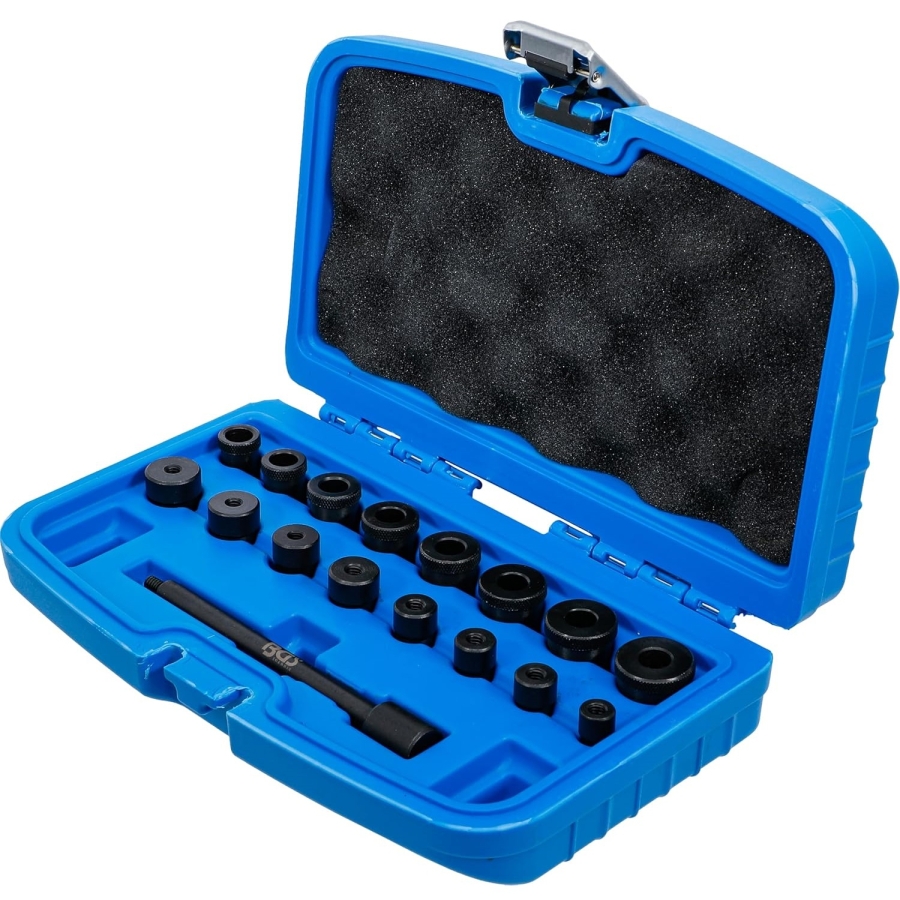

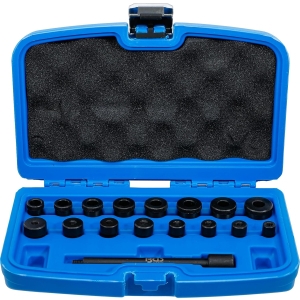

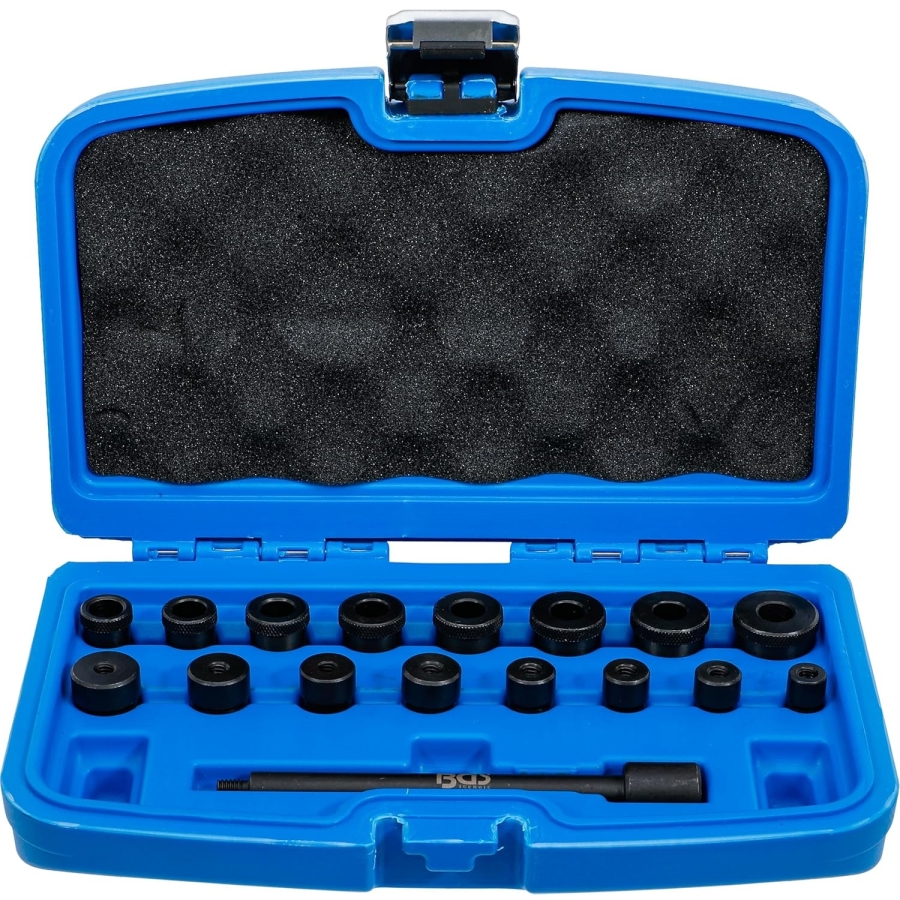

Универсален комплект за центровка на съединител, 17 части

Този универсален комплект за центровка на съединител от 17 части е предназначен за точно центриране на феродовия диск при смяна на съединител и монтаж на скоростна кутия. Правилната центровка значително улеснява монтажа на трансмисията и помага за предотвратяване на проблеми, причинени от неправилно подравняване.

Комплектът е съвместим с широка гама автомобили, включително модели на Audi, Citroën, Fiat, Ford, Honda, Mazda, Mitsubishi, Nissan, Opel, Peugeot, Renault, Rover, Saab, Toyota, Vauxhall, Volkswagen и Volvo.

В комплекта са включени различни адаптери за центровка на феродов диск и адаптери за пилотен лагер / колянов вал, осигуряващи широка съвместимост с различни размери съединители и лагери при леки и лекотоварни автомобили.

Подходящ за професионална сервизна употреба и ежедневни ремонтни дейности по съединителни системи.

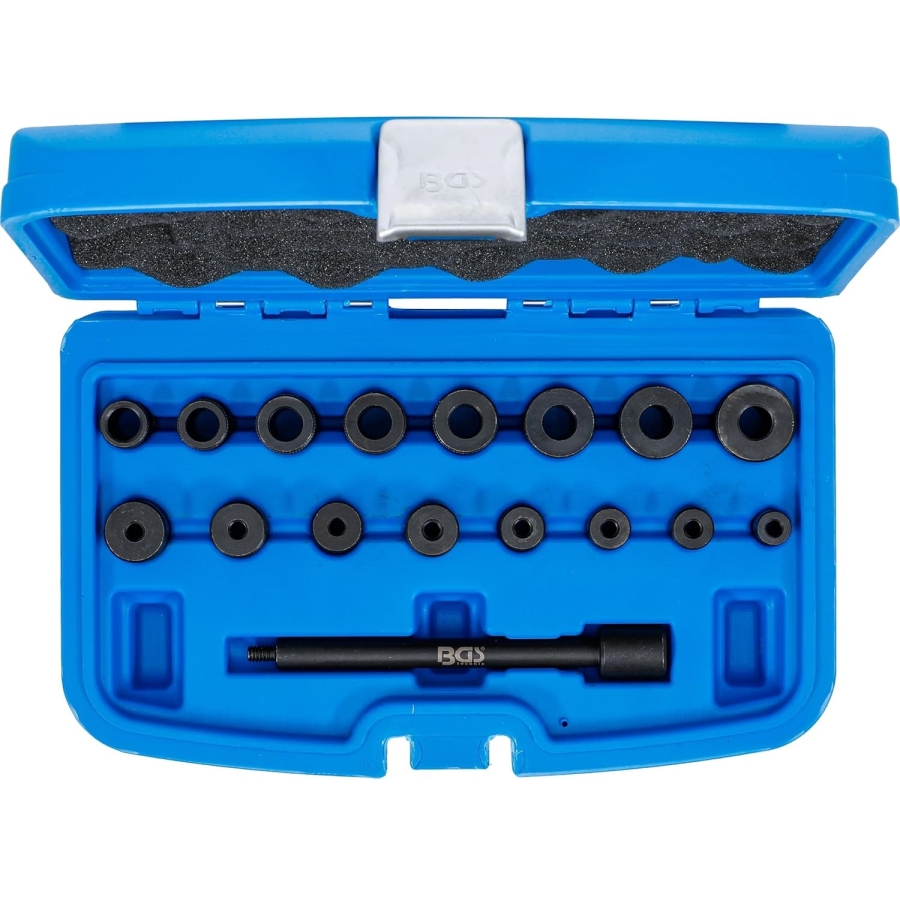

Съдържание на комплекта

Конусни адаптери за центровка на съединителен диск – 8 бр.

За отвори на феродов диск:

• 14.5 mm
• 15.5 mm
• 16.5 mm
• 17.5 mm
• 18.5 mm
• 20.0 mm
• 23.0 mm
• 25.5 mm

Адаптери за центровка в колянов вал / пилотен лагер – 8 бр.

• 10.8 mm
• 12.2 mm
• 13.5 mm
• 14.7 mm
• 15.8 mm
• 17.1 mm
• 18.3 mm
• 19.9 mm

Центровъчен вал

• Дължина: 145 mm

Инструкции за употреба

1. Изберете подходящия адаптер за центровка на съединителния диск (1–8) според вътрешния диаметър на диска и го поставете върху центровъчния вал. Уверете се, че конусовидната част на адаптера е насочена към резбованата страна на вала.
2. Изберете съответния адаптер за пилотен лагер (9–16) и го монтирайте към резбованата част на центровъчния вал.
3. Поставете феродовия диск върху адаптера за центровка.
4. Вкарайте центровъчния вал заедно с феродовия диск и адаптера в пилотния лагер. Уверете се, че феродовият диск е монтиран в правилната посока според маркировката откъм маховика.
5. Монтирайте притискателния механизъм на съединителя. При затягане на болтовете проверявайте дали центровъчният инструмент е правилно позициониран.
6. След приключване на монтажа отстранете инструмента.

Приложение

• Смяна на съединител
• Монтаж на скоростна кутия
• Центровка на феродов диск
• Центровка на пилотен лагер
• Универсална сервизна употреба

Технически характеристики

• Универсална система за центровка на съединител
• Широка съвместимост с различни автомобили
• Включени множество размери адаптери
• Здрава конструкция за сервизна употреба
• Подобрява точността при монтаж
• Намалява времето за монтаж на скоростната кутия
• Помага за предотвратяване на грешки при монтаж на съединителя
