Set scule pentru montaj și demontare ambreiaj SAC

Set profesional de scule destinat montajului și demontării rapide și precise a ambreiajelor autoreglabile SAC și a sistemelor convenționale de ambreiaj.

Trusa permite instalarea și demontarea corectă a ambreiajelor SAC, prevenind dereglarea mecanismului autoreglabil în timpul montajului.

Fără sculele speciale corespunzătoare, montajul corect al unui ambreiaj SAC este aproape imposibil și poate provoca probleme precum decuplare defectuoasă, patinare, vibrații sau uzură prematură a ambreiajului.

Setul permite centrarea precisă a discului de ambreiaj și resetarea sigură a mecanismului de reglaj.

Caracteristici principale

• Compatibil cu ambreiaje SAC și sisteme standard de ambreiaj
• Sistem universal pentru centrare ambreiaj
• Permite resetarea inelului de reglaj SAC
• Previene rotirea inelului de reglaj în placa de presiune
• Versiune actualizată pentru plăci de presiune cu:
  • 3 găuri
  • 4 găuri
  • 6 găuri
  • 8 găuri
  • 9 găuri
• Placă de bază universală combinată pentru configurații cu 3 și 4 găuri
• Adaptoare expandabile universale și dornuri de centrare de precizie
• Potrivit pentru utilizare profesională în atelier

Compatibilitate vehicule

Compatibil cu aproape toate sistemele de ambreiaj SAC cu prindere în 3 și 4 puncte de la producători precum:

• Audi
• BMW
• Ford
• Mercedes-Benz
• Opel
• Renault
• Seat
• Skoda
• Volvo
• Volkswagen

Compatibil și pentru centrarea sistemelor convenționale de ambreiaj.

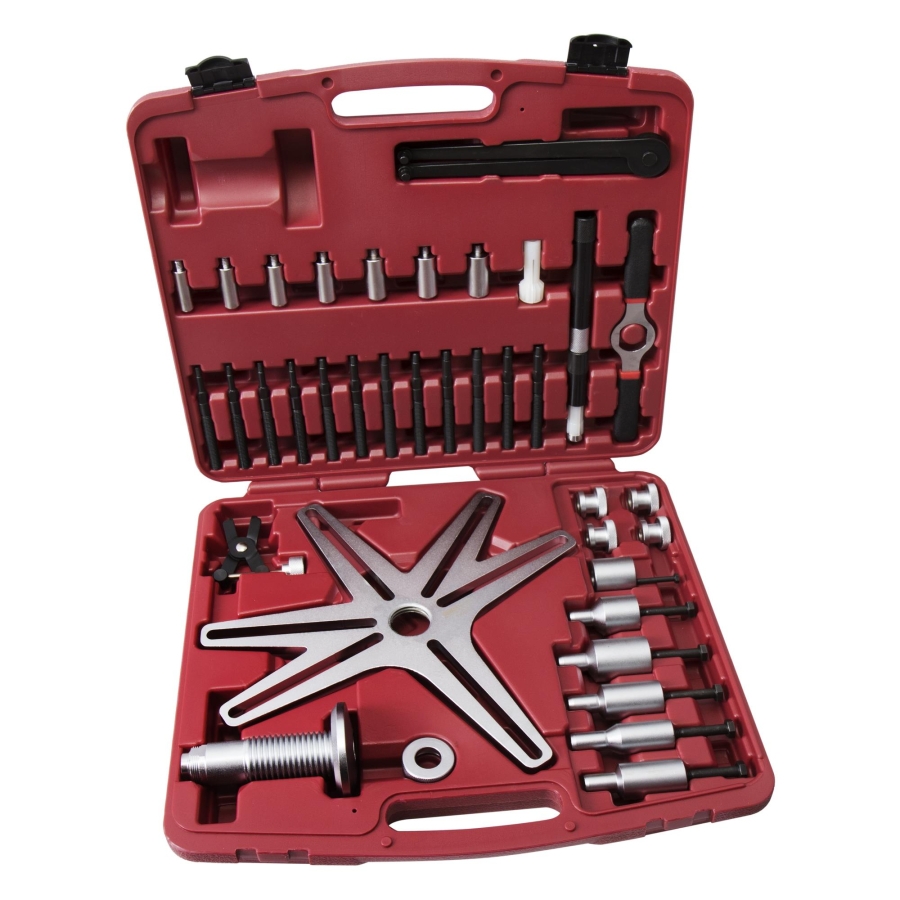

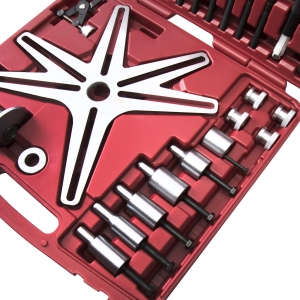

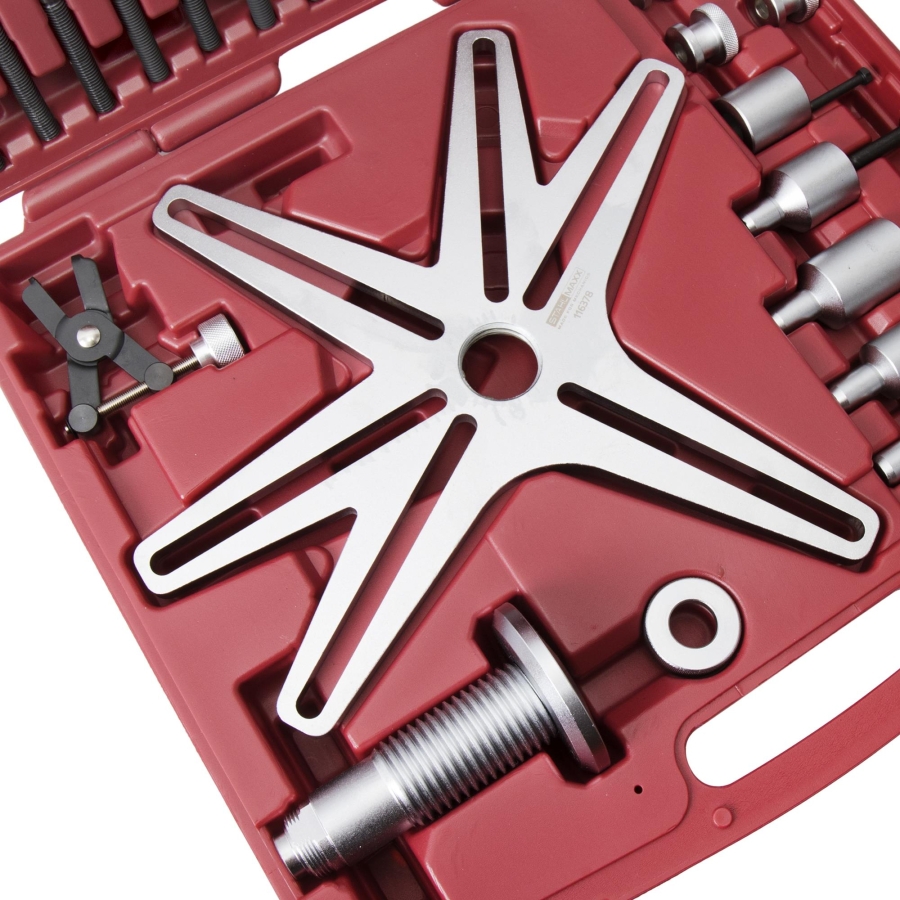

Conținut pachet

• Placă de bază cu configurație pentru 3 și 4 găuri
• Cheie cu pini frontali
• Ax de presare
• Clemă pentru resetarea inelului SAC
• Mâner tip T și piuliță pentru axul de presare
• Piulițe zimțate pentru bolțurile de fixare

Dornuri BMW SAC incluse

• Dorn de centrare 26,4 mm x 15 mm
  Ca 212250
  Compatibil cu:
  • GS6-17BG
  • GS6-17DG
  • S5D 250G
• Dorn de centrare 23 mm x 15 mm
  Ca 212140 / 212142
  Compatibil cu:
  • S6S 420G
  • S6S 560G
  • S5D 200G
  • S5D 250G
  • S5D 260Z
  • S5D 320Z
• Dorn de centrare 28 mm x 15 mm
  Ca 212140 / 212141
  Compatibil cu:
  • S6S 420G
  • S6S 560G
  • S5D 200G
  • S5D 250G
  • S5D 260Z
  • S5D 320Z
• Dorn de centrare 34 mm x 15 mm
• Dorn de centrare 32,5 mm x 15 mm
  Ca 212230
  Compatibil cu:
  • GS6-53DZ
  • GS6-53BZ
• Dorn de centrare 32,5 mm x 15 mm
  Ca 212270
  Compatibil cu:
  • GS6-53DG cu M57T2
  • GS6-53BZ cu N54

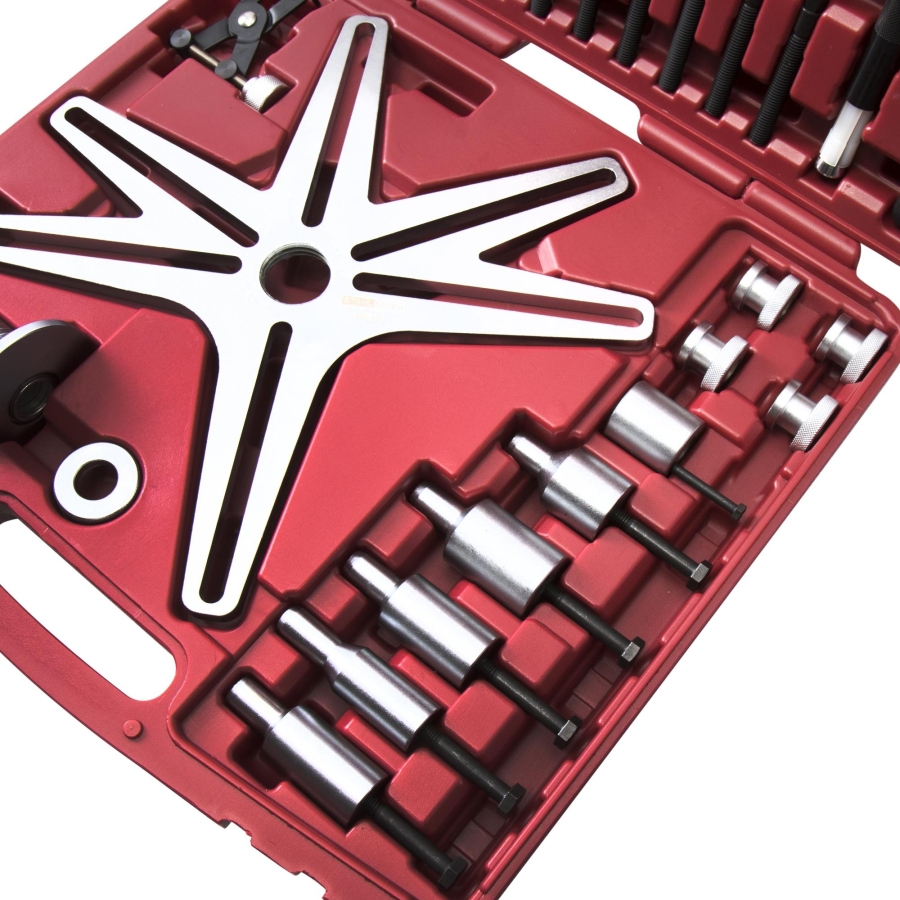

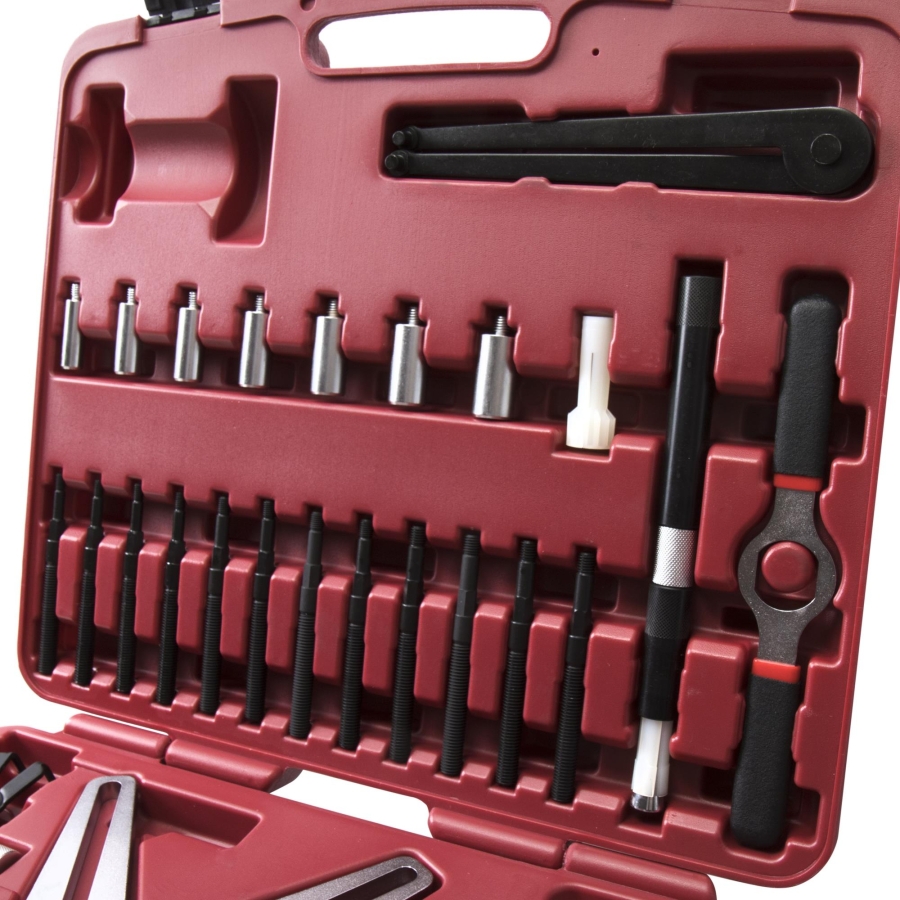

Componente universale pentru centrare

Dornuri de centrare incluse:

• Diametru 12 mm
• Diametru 14 mm
• Diametru 15 mm
• Diametru 16 mm
• Diametru 17 mm
• Diametru 18 mm
• Diametru 19 mm

Expandor universal:

• Interval diametru 15–29 mm

Bolțuri de fixare incluse

Câte 4 bucăți:

• M6 x 1.0
• M7 x 1.0
• M8 x 1.25

Numerele OEM sunt menționate exclusiv pentru identificare și comparație. Produsul nu este o unealtă OEM originală.

Instrucțiuni pentru scula de montare / demontare / pretensionare / centrare pentru ambreiaje SAC

Vă rugăm să înțelegeți că nu pot fi enumerate toate tipurile diferite de ambreiaje.
Utilizați întotdeauna documentația tehnică corespunzătoare și respectați specificațiile producătorului vehiculului.

1.1 Reinstalarea unui sistem de ambreiaj existent

• Dacă componentele ambreiajului vor fi reutilizate, se recomandă blocarea mecanismului de autoreglare al ambreiajului cu clema 5 înainte de demontare.
• În caz contrar, înainte de reinstalare, placa de presiune trebuie acționată central și apoi readusă în poziția inițială.

1.2 Sisteme de ambreiaj BMW SAC și alte variante pretensionate

• Din cauza mecanismului de blocare al ambreiajului, dispozitivul universal lung de blocare 10 nu poate fi utilizat.
• În aceste cazuri trebuie utilizate dornurile de ghidare 4.
• Centrați discul de ambreiaj pe volantă folosind dornul corespunzător 4.
• Montați și strângeți placa de presiune.
• Blocarea plăcii de presiune poate fi îndepărtată, iar dornul poate fi extras cu ajutorul șurubului inclus.

1.3 Montarea unui sistem de ambreiaj nepretensionat

• Mai întâi asamblați dornul universal de centrare 10.
  • Selectați adaptorul universal expansibil potrivit în funcție de discul de ambreiaj și înlocuiți-l dacă este necesar (15–22 mm sau 22–28 mm).
  • Utilizați dornul corespunzător 7 pentru alezajul arborelui cotit sau rulmentul pilot și înșurubați-l pe vârful sculei de centrare.

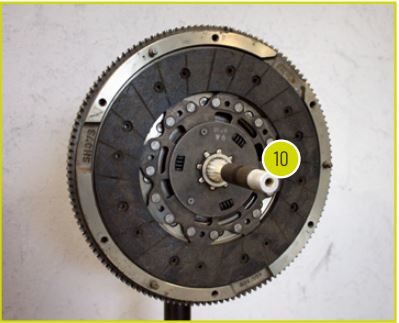

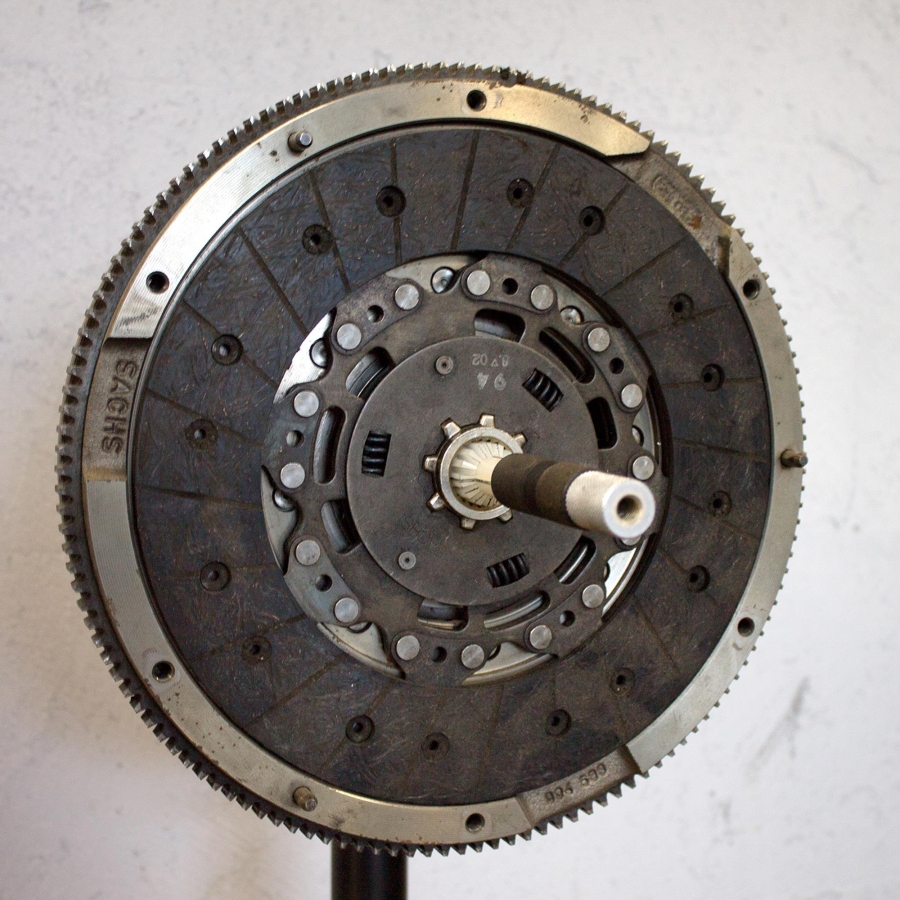

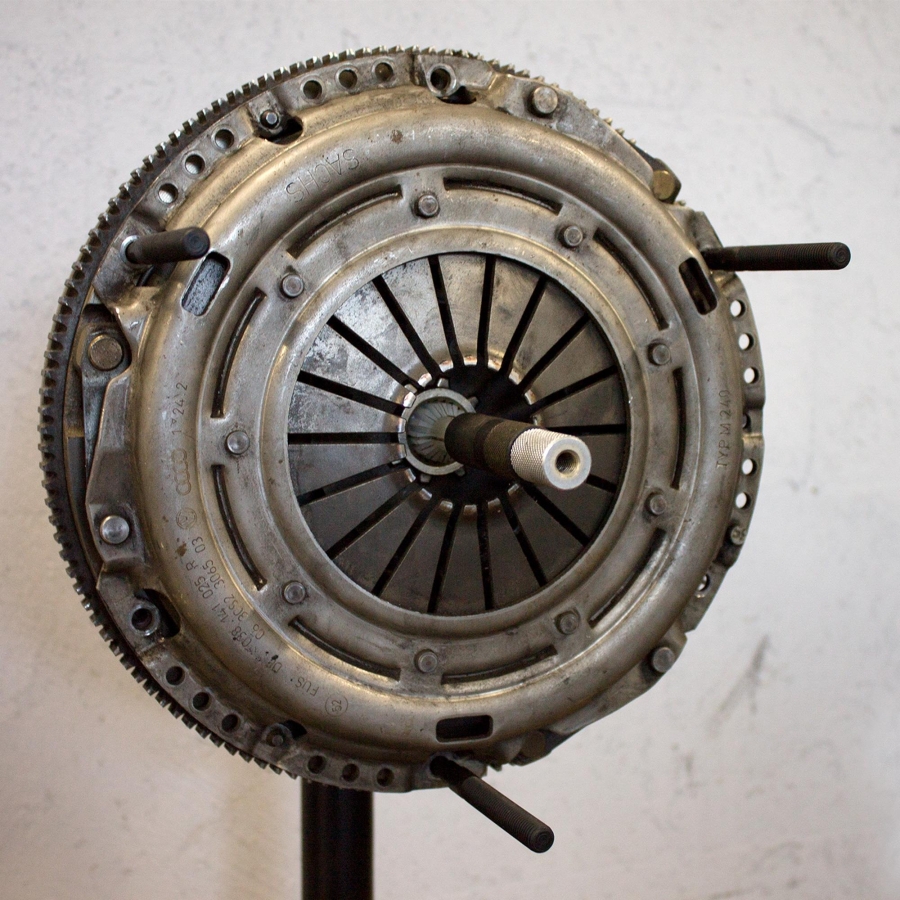

• Poziționați discul de ambreiaj pe volantă folosind dispozitivul universal de blocare 10 și fixați-l prin expandare.

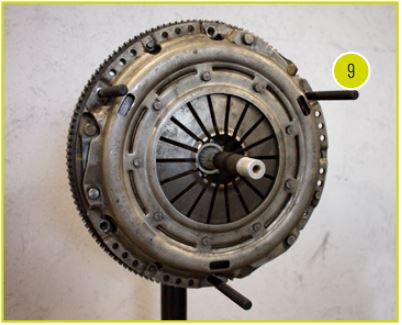

• Placa de presiune poate fi acum poziționată și menținută prin înșurubarea bolțurilor de fixare 9:
  • 3 bolțuri pentru dispuneri cu 6 / 9 găuri
  • 4 bolțuri pentru dispuneri cu 4 / 8 găuri

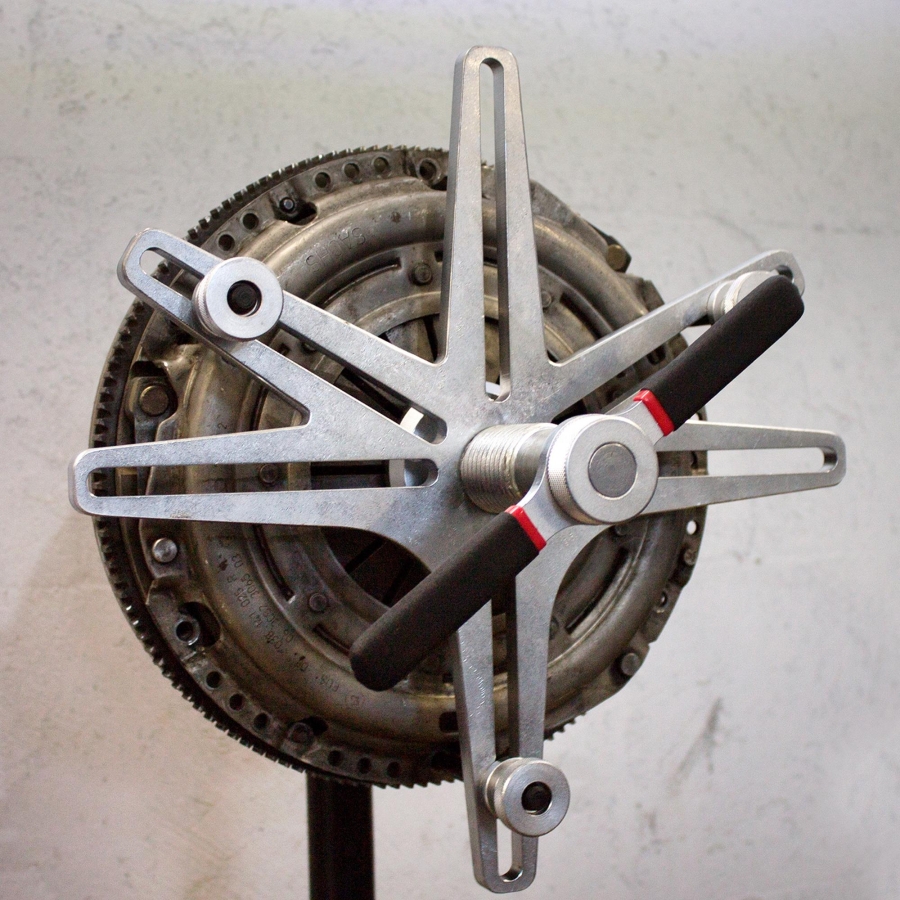

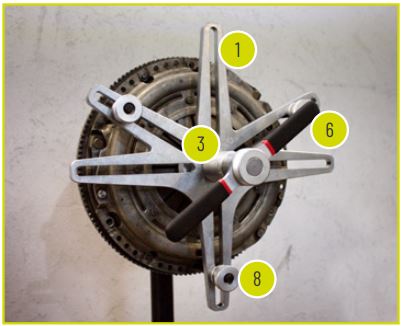

• Înșurubați axul de presiune 3 în placa de bază 1 și glisați ansamblul peste dornul universal de centrare 10 până când atinge bolțurile de fixare 9.
• Fixați scula folosind piulițele zimțate 8 și montați mânerul în T cu piulița 6.
• Prin rotirea mânerului în T 6, ambreiajul este acționat. Continuați rotirea până când placa de presiune atinge complet volanta.

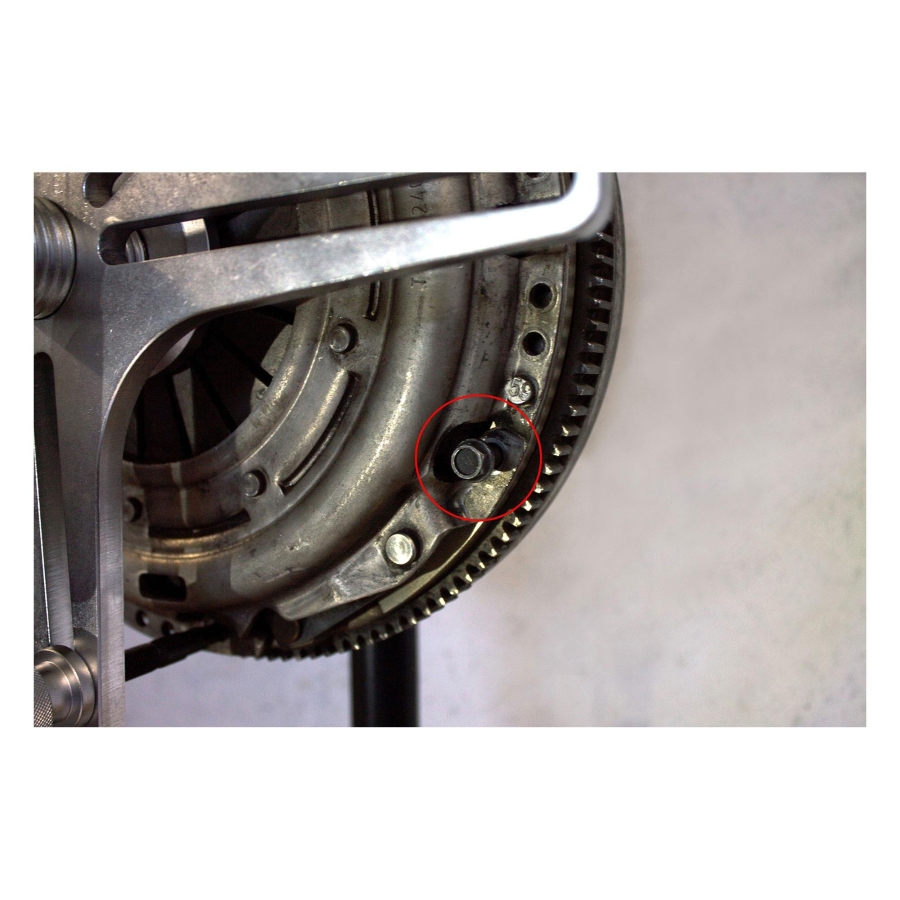

• Înșurubați șuruburile de fixare în celelalte orificii până la capăt.
• Rotiți înapoi mânerul în T 6 și demontați scula de pe vehicul.
• Introduceți șuruburile rămase și strângeți toate elementele de fixare la cuplul specificat.
